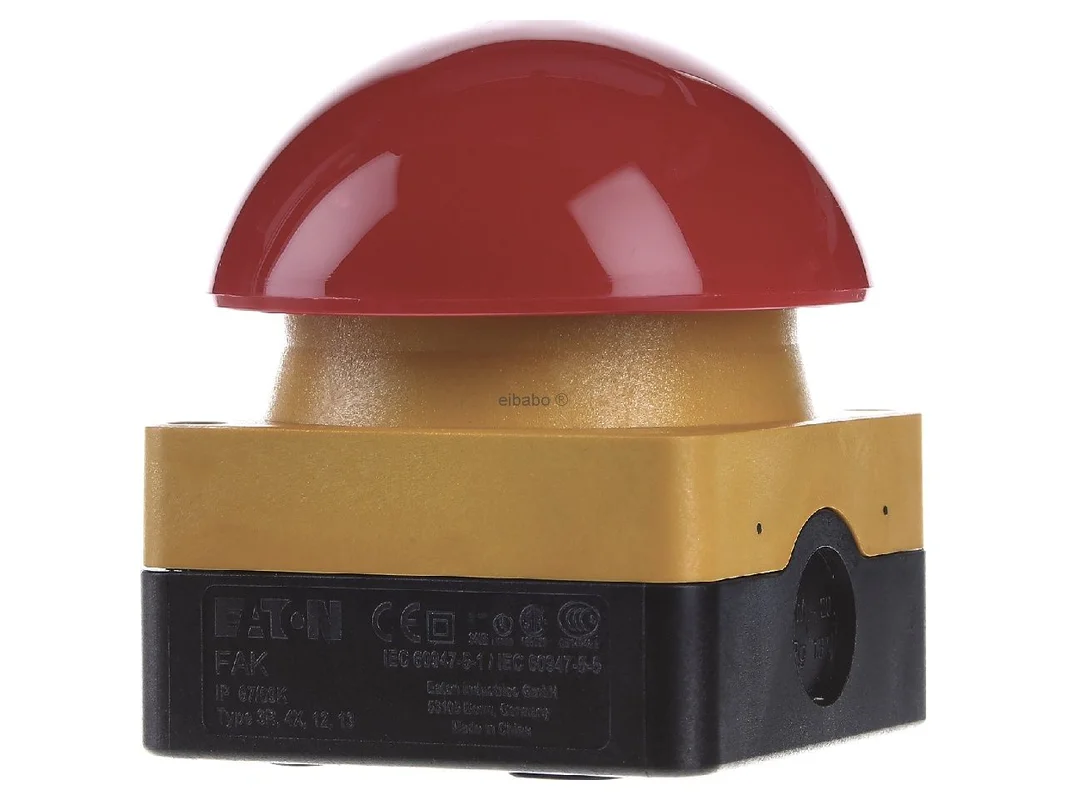

Noodstopknop compleet apparaat – Voet en palm schakelen naar rood IP67 FAK-R/V/KC11/IY – Eaton – 229748 – 4015082297480:

De Eaton noodstop-voetpedaalschakelaar grove handschakelaar 1 maakcontact 1 verbreekcontact opbouw FAK-R/V/KC11/IY 229748 is een robuuste oplossing voor veiligheidsrelevante uitschakelingen in industrie, machinebouw en installaties. Het compleet apparaat is ontworpen voor een snelle noodstop met voet of hand en combineert een goed herkenbare constructie met vergrendelende schakelfunctie en een manipulatiebestendige opbouw volgens ISO 13850. Door de ontgrendeling door trekken is een duidelijke en gecontroleerde herinschakeling mogelijk.

Eaton noodstop-voetpedaalschakelaar voor veilige uitschakeling

Het apparaat is geschikt voor toepassingen waarbij een noodstop met een groot bedieningsoppervlak gewenst is. De rode knop op de gele bovenzijde van de behuizing zorgt voor hoge zichtbaarheid. Met 1 maakcontact en 1 verbreekcontact is een praktijkgerichte contactcombinatie voor veiligheidscircuits en signaalfuncties beschikbaar. De gedwongen opening volgens IEC/EN 60947-5-1 ondersteunt het gebruik in veiligheidsgerelateerde besturingen.

Producthighlights voordelen

• Vergrendelende functie: De knop blijft na bediening veilig in de schakelstand.
• Ontgrendelen door trekken: De vrijgave gebeurt bewust en duidelijk navolgbaar.
• Voor voet- en handbediening: Geschikt voor flexibele bedieningsconcepten op machines en installaties.
• Manipulatiebestendig: Ontworpen volgens ISO 13850 en EN 418 voor noodstoptoepassingen.
• Veiligheidscontact: Met gedwongen opening volgens IEC/EN 60947-5-1.
• 1 maakcontact, 1 verbreekcontact: Goede basis voor uitschakeling en terugmelding.
• Hoge beschermingsgraad: IP66, IP67 en IP69K voor ruwe omgevingen.
• Willekeurige inbouwpositie: Vergemakkelijkt de integratie in veel machineconcepten.
• Compleet apparaat: Direct ontworpen voor opbouwmontage.
• Hoge zichtbaarheid: Rode knop, gele bovenzijde en zwart onderstuk.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Noodstop-voetpedaalschakelaar grove handschakelaar
Model	FAK-R/V/KC11/IY
Artikelnummer fabrikant	229748
EAN	4015082297480
Catalogus	Voetpedaalschakelaar-grove handschakelaar
Producttype	Voet- en grove handschakelaar, compleet apparaat
Functie	vergrendelend
Ontgrendeling	Ontgrendelen door trekken
Noodstop-uitvoering	manipulatiebestendig
Contact S	1 maakcontact
Contact Ö	1 verbreekcontact
Veiligheidsfunctie	Gedwongen opening volgens IEC/EN 60947-5-1
Kleur knop	rood
Kleur bovenzijde behuizing	geel
Kleur onderzijde behuizing	zwart
Aansluiting op SmartWire-DT	nee
Normen	IEC/EN 60947-5-5, VDE 0660
Beschermingsgraad	IP66, IP67, IP69K
Inbouwpositie	willekeurig
Bedieningskracht	60 N
Mechanische levensduur	100000 schakelingen
Schakelfrequentie	600 schakelingen per uur
Bedrijfstemperatuur	-25 °C tot +55 °C
Afmetingen	100 x 85 x 85 mm
Gewicht	ca. 0,32 kg

Voordelen, toepassingsprofiel en afbakening ten opzichte van vergelijkbare oplossingen

De Eaton noodstop-voetpedaalschakelaar grove handschakelaar 1 maakcontact 1 verbreekcontact opbouw FAK-R/V/KC11/IY 229748 is vooral zinvol wanneer een noodstop niet alleen met de hand, maar ook snel met de voet bereikbaar moet zijn. Dat is vooral een voordeel bij machines met wisselende werkposities, bij werkbanken, in productiecellen of bij installaties met beperkte bedieningsruimte. Het grote bedieningsoppervlak vergemakkelijkt de snelle activering, ook onder stress.

• Praktijkgerichte noodstopoplossing: Voor machines en installaties met goed zichtbare bediening over een groot oppervlak.
• Meer veiligheid in het proces: Vergrendeling en trekontgrendeling helpen bij een duidelijke schakellogica.
• Voor ruwe omgevingen: Hoge beschermingsgraden maken het apparaat interessant voor stof, spatwater en intensieve reiniging.
• Flexibele montage: Door de willekeurige inbouwpositie goed te integreren in nieuwe of bestaande concepten.

Vergeleken met kleiner noodstop-bedieningsapparaten van Eaton biedt een grove handschakelaar meestal een aanzienlijk groter bedieningsoppervlak en is daardoor beter geschikt voor snelle toegang. Klassieke opbouw-noodstopknoppen van de fabrikant zijn vaak compacter en bedoeld voor schakelkasten of bedieningsposten, terwijl dit model eerder is gericht op robuuste machineomgevingen met directe activering over een groot oppervlak. Ten opzichte van varianten met een ander contactbezetting is de uitvoering met 1 maakcontact en 1 verbreekcontact bijzonder geschikt voor toepassingen waarin zowel veiligheidsuitschakeling als melding of vrijgavesignalen nodig zijn.

Bij vergelijkbare producten van ander gerenommeerde fabrikanten zijn vergelijkbare concepten te vinden, bijvoorbeeld van Schneider Electric, Siemens of ABB. Verschillen zitten daar vaak in de behuizingsvorm, beschermingsgraad, contactopbouw, aansluitwijze of de betreft systeemomgeving. Voor de toepassing is daarom belangrijk of er directe compatibiliteit met de bestaande besturing, de bekabeling en het veiligheidsconcept aanwezig is. Wie een apparaat met een zeer vergelijkbare functie zoekt, moet vooral letten op een vergrendelende noodstopfunctie, trekontgrendeling, gedwongen opening en de vereiste beschermingsgraad.

Toepassingsgebieden

• Machinebouw: Voor noodstopfuncties op afzonderlijke machines en productieplaatsen.
• Installatiebouw: Geschikt voor robuuste bedieningspunten op productie-installaties.
• Werkplaats en industrie: Zinvol op werkstations met directe toegang per voet of hand.
• Reinigingsintensieve zones: Dankzij de hoge beschermingsgraad ook geschikt voor veeleisende omgevingen.
• Retrofit: Goede keuze bij duidelijk zichtbare opbouwmontage.

Veiligheidskenmerken, normen en technische classificatie

Als compleet apparaat uit het segment voet- en grove handschakelaars is dit model ontworpen voor betrouwbare noodstoptoepassingen. De manipulatiebestendige uitvoering volgens ISO 13850 en EN 418 ondersteunt het gebruik in veiligheidsrelevante machineconcepten. De contactbezetting met 1 maakcontact en 1 verbreekcontact is als veiligheidsfunctie uitgevoerd en werkt met gedwongen opening volgens IEC/EN 60947-5-1. Daarnaast voldoet het apparaat aan de voorschriften volgens IEC/EN 60947-5-5 en VDE 0660.

Voor dagelijks gebruik biedt de schakelaar een robuuste constructie met rode bediener, gele bovenzijde van de behuizing en zwart onderstuk. De hoge beschermingsgraad IP66, IP67 en IP69K wijst op gebruik in stoffige, natte of zwaar belaste omgevingen. Omdat er geen aansluiting op SmartWire-DT is voorzien, is het apparaat vooral geschikt voor klassieke, direct bedrade veiligheidsconcepten. De willekeurige inbouwpositie vergemakkelijkt de projectplanning en maakt een toepassingsgerichte positionering zonder onnodige beperkingen mogelijk.

Daarmee is deze Eaton grove handschakelaar een sterke keuze voor iedereen die een goed zichtbare, normconforme en robuuste noodstopoplossing voor industriële toepassingen zoekt.
