Description

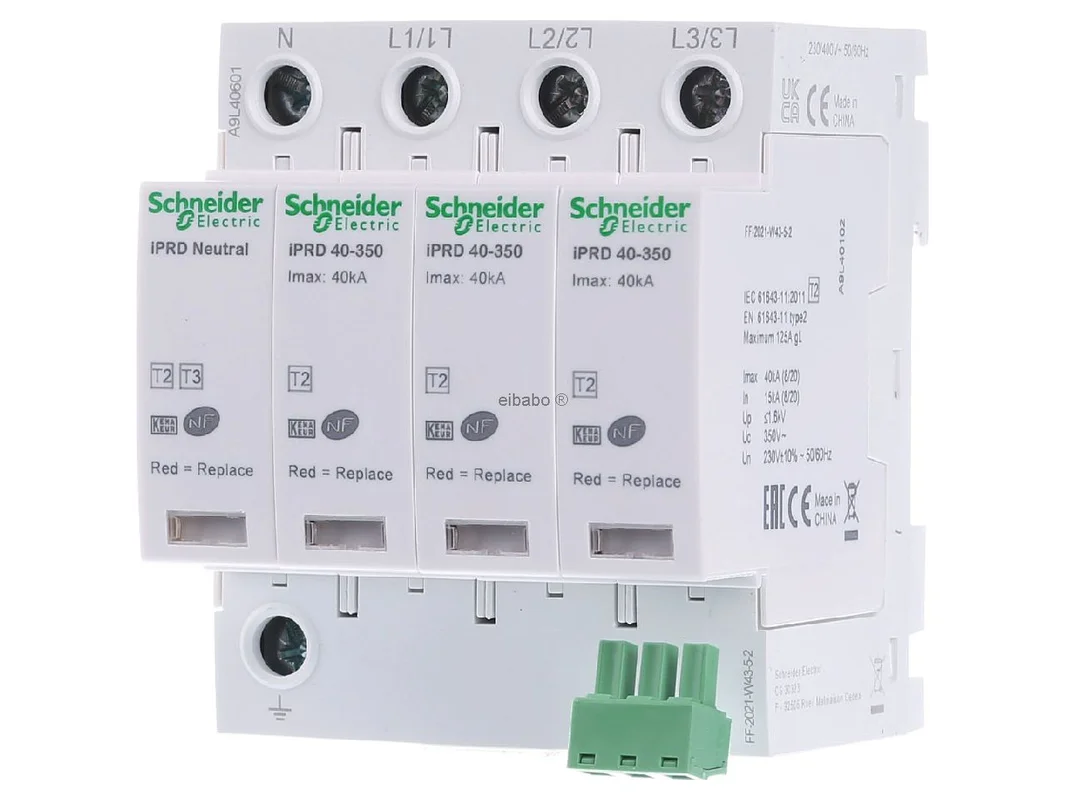

Overspanningsafvoer 3P+N – Overspanningsbeveiliging voor voeding A9L40601 – Schneider Electric – 3606480506345:

De Schneider Electric overspanningsafleider type 2 3P+N Imax 40kA met meldcontact, steekbaar A9L40601, is ontworpen voor de doeltreffende bescherming van elektrische verdeelinrichtingen tegen transiënte overspanningen. Het apparaat uit de Acti 9-serie beschermt aangesloten apparatuur in netten met een hoog risico tegen de gevolgen van schakelhandelingen en indirecte blikseminvloeden. Dankzij de steekbare beschermingsmodules kan de onderhoudsinspanning worden verminderd, terwijl het meldcontact de integratie in een bewakingssysteem vergemakkelijkt.

Efficiënte overspanningsbeveiliging voor moderne verdeelinrichtingen

Het beschermingsapparaat is ontworpen als type 2-afleider voor 3P+N-systemen en biedt een maximale afleidcapaciteit van 40 kA. De constructie ondersteunt snel onderhoud, omdat de beschermingsmodules steekbaar zijn. Dit is vooral voordelig in onderverdelingen, utiliteitsgebouwen, bedrijfsobjecten en technische installaties waar stilstand tot een minimum beperkt moet blijven. Het geïntegreerde meldcontact maakt bovendien een eenvoudige statusmelding aan bovenliggende systemen mogelijk.

Producthighlights voordelen

• Type 2-bescherming: Geschikt voor bescherming tegen transiënte overspanningen in de verdeling.
• 3P+N-uitvoering: Geschikt voor meerpolige netten met nulleider.
• Imax 40 kA: Hoge maximale afleidcapaciteit voor veeleisende toepassingen.
• Steekbare beschermingsmodules: Vergemakkelijken controle, onderhoud en snelle modulevervanging.
• Meldcontact: Ondersteunt statusdoorgifte aan besturings- en meldsystemen.
• DIN-rail montage: Ontworpen voor de gangbare integratie in modulaire verdeelinrichtingen.
• Merkkwaliteit van Schneider Electric: Ideaal voor uniforme oplossingen binnen de Acti 9-omgeving.
• Voor veeleisende elektrische installaties: Aanbevolen bij verhoogd risico in het voedingsbereik en in verdeelinrichtingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Schneider Electric overspanningsafleider type 2 3P+N Imax 40kA met meldcontact steekbaar A9L40601
Artikelnummer fabrikant	A9L40601
EAN	3606480506345
Productserie	Acti 9 iPRD40r
Catalogus	Overspanningsafleider Elektro
Producttype	Overspanningsafleider
Type	Type 2
Aantal polen	3P+N
Maximale afleidcapaciteit	40 kA
Nominale afleidstootstroom In	15 kA
Max. continue spanning Uc	350 V
Nominale bedrijfsspanning Ue	230/400 V AC, 50/60 Hz
Beschermingsniveau Up	< 1,4 kV
Technologie	MOV + GDT
Uitvoering van de modules	steekbaar
Meldcontact	ja
Montagewijze	DIN-rail
Netwerksysteem	TT en TN-S
Beschermingsgraad	IP20, in modulaire verdeler IP40
Afmetingen	85 x 72 x 69 mm
Bedrijfstemperatuur	-25 °C tot +60 °C
Opslagtemperatuur	-40 °C tot +85 °C
Normen	IEC 61643-11, EN 61643-11

Voordelen in gebruik, productvergelijking en praktijkgerichte keuzehulp

In de praktijk is deze overspanningsbeveiliging vooral geschikt voor hoofd- en onderverdelingen in woningbouw, commercieel vastgoed en utiliteitsbouw. Door de combinatie van type 2-bescherming, hoge afleidcapaciteit en meldcontact is het apparaat interessant voor installaties waarbij zowel bescherming als statusmelding gewenst zijn. De steekbare modules vereenvoudigen het onderhoud en helpen stilstand te voorkomen.

• Meer installatiebeschikbaarheid: Bescherming tegen overspanningen kan uitval van gevoelige apparaten verminderen.
• Snel onderhoud: Steekbare modules maken eenvoudige vervanging bij onderhoud mogelijk.
• Statusmelding: Het meldcontact is ideaal voor gebouwbeheersystemen en monitoring.
• Systeemgerichte toepassing: Ontworpen voor TT- en TN-S-netten.
• Compacte integratie: Geschikt voor modulaire elektrische verdeelkasten op DIN-rail.

Vergeleken met eenvoudigere afleiders zonder meldcontact biedt deze uitvoering een duidelijke meerwaarde bij bewaakte installaties. Ten opzichte van varianten met vaste cassette is het onderhoud hier meestal sneller. Binnen het Schneider Electric-assortiment zijn bovendien uitvoeringen verkrijgbaar met een ander aantal polen, een andere afleidcapaciteit of zonder meldcontact. Dergelijke modellen zijn eerder geschikt voor minder complexe verdeelinrichtingen of voor netten met een afwijkende structuur. Wie een oplossing zoekt voor hogere eisen in het voedingsbereik of voor andere netvormen, moet letten op de betreffende systeemuitvoering, de poolconfiguratie en de gewenste signaaldoorgifte.

Bij vergelijkbare producten van andere fabrikanten zijn vergelijkbare type 2-afleiders te vinden van bijvoorbeeld Dehn, OBO Bettermann of Phoenix Contact. Dehn is vaak sterk gepositioneerd op het gebied van bliksem- en overspanningsbeveiliging met een breed systeemaccessoireprogramma. OBO Bettermann biedt vaak praktijkgerichte oplossingen voor standaardverdelingen en industriële omgevingen. Phoenix Contact scoort vaak goed op integratie in industriële automatisering en op afgestemde bewakingsconcepten. Doorslaggevend blijven echter altijd de netvorm, het beschermingsconcept, de beschikbare ruimte in de verdeler en de vraag of steekbare modules en meldcontact nodig zijn.

Toepassingsgebieden en extra meerwaarde voor het beschermingsconcept

• Hoofdverdelingen: Voor de bescherming van centrale voedingspunten in gebouwen.
• Ondervdelingen: Zinvol voor gevoelige stroomkringen en eindapparaten.
• Commercie en industrie: Geschikt voor installaties met hogere eisen aan beschikbaarheid.
• Utiliteitsbouw en infrastructuur: Nuttig in technische ruimtes, administratiegebouwen en functionele ruimten.
• Gebouwen met monitoring: Ideaal wanneer meldingen aan gebouwbeheersystemen gewenst zijn.

De overspanningsafleider Acti 9 iPRD40r is als type 2-beschermingsapparaat met 3-polig+N-opbouw, Imax 40 kA, steekbare beschermingsmodules en meldcontact een sterke keuze voor moderne elektrische verdeelinrichtingen. Hij combineert hoge beschermingsprestaties, onderhoudsvriendelijke moduletechniek en eenvoudige integratie in bewaakte installaties tot een doordachte oplossing voor de duurzame bescherming van elektrische infrastructuur.
