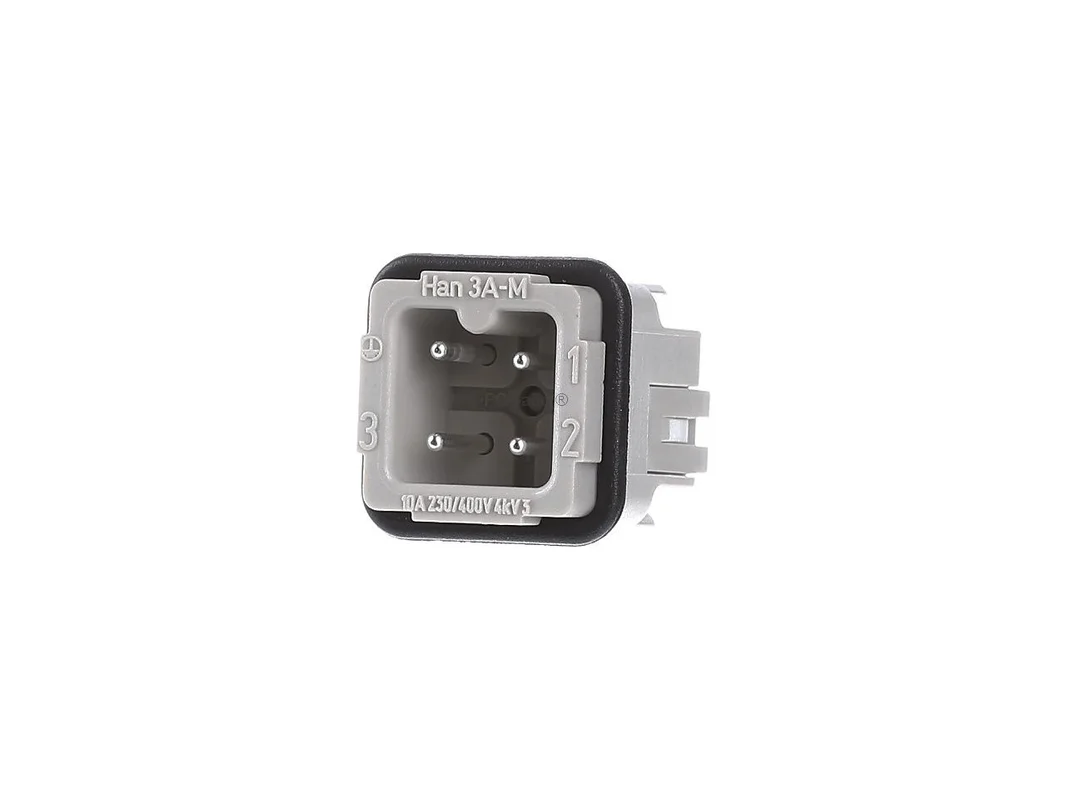

Pin-inzet HAN 3A-STI – Pin-inzetstuk voor connector 3p 09 20 003 2611 – Harting – 5713140038820:

De Harting rechthoekige connector-inzet peninzet HAN 3A-STI 09 20 003 2611 is een nauwkeurige oplossing voor robuuste industriële connectoren met veilige schroefaansluiting. De contactinzet van de Han A-serie is ontworpen voor veeleisende verbindingen in de machinebouw, in de automatisering en in de energieverdeling. Met 3 contacten plus PE, een nominale stroom van 10 A en een isolerende inzet van polycarbonaat biedt hij een betrouwbare basis voor duurzame signaal- en vermogensaansluitingen.

Harting rechthoekige connector-inzet voor veilige industriële verbindingen

De peninzet in bouwgrootte 3 A is ontworpen voor een duidelijke, servicevriendelijke installatie. De schroefaansluiting maakt een vaste geleideraansluiting mogelijk in een doorsnede van 0,75 tot 1,5 mm². Verzilverde contacten van koperlegering bevorderen een goede geleidbaarheid en ondersteunen een stabiele contactkwaliteit. Door de kleurstelling in RAL 7032, kiezelgrijs, kan de inzet netjes in veel industriële connectorsystemen worden ingepast.

Producthighlights voordelen

• Robuuste schroefaansluiting: Voor een vaste en goed onderhoudbare geleiderverbinding.
• 3 contacten plus PE: Geschikt voor compacte toepassingen met beschermingsleiding.
• Nominale stroom 10 A: Geschikt voor veel industriële standaardtaken.
• Bouwgrootte 3 A: Compacte vorm voor ruimtebesparende connectoroplossingen.
• Polycarbonaat-inzet: Vormvast, duurzaam en beproefd voor industrieel gebruik.
• Verzilverde contacten: Goede elektrisch eigenschappen en veilige contactoverdracht.
• Koperlegering: Solide contactmateriaal voor veerkrachtig verbindingen.
• Breed temp.-bereik: Geschikt voor veel omgevingen in techniek en productie.
• Hoge insteekcycli: Ontworpen voor frequent insteken en loskoppelen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Harting
Artikelnaam	HAN 3A-STI
Artikelnummer fabrikant	09 20 003 2611
Bestelnummer compact	09200032611
EAN	5713140038820
Catalogus	Contactinzet
Categorie	Rechthoekige connector-inzet
Serie	Han A
Uitvoering	Peninzet
Aansluittype	Schroefaansluiting
Bouwgrootte	3 A
Aantal contacten	3
PE-contact	ja
Nominale stroom	10 A
Nominale spanning geleider-aarde	230 V
Nominale spanning geleider-geleider	400 V
Nominale stootspanning	4 kV
Vervuilingsgraad	3
UL-spanning	600 V
Isolatieweerstand	> 10¹⁰ Ω
Geleiderdoorsnede	0,75 tot 1,5 mm²
Striplengte	2,5 tot 5,5 mm
Aanhaalmoment	0,25 Nm
Grenstemperatuur	-40 tot +125 °C
Insteekcycli	minstens 500
Materiaal inzet	Polycarbonaat (PC)
Kleur inzet	RAL 7032 kiezelgrijs
Materiaal contacten	Koperlegering
Oppervlak contacten	verzilverd
Brandgedrag	UL 94 V-0
Normen	IEC 60664-1, IEC 61984, UL / CSA
ETIM	EC000438

Voordelen in gebruik, afbakening ten opzichte van Han A-varianten en passende alternatieven

De Harting rechthoekige connector-inzet peninzet HAN 3A-STI 09 20 003 2611 is bijzonder geschikt voor compacte industriële connectoren waarbij een duidelijk gedefinieerd aantal polen, een beschermingsleiding en een veerkrachtig schroeftechniek gevraagd zijn. Door de 3-polige opstelling met PE is de inzet ideaal voor besturings- en voedingstaken in machines, schakelkasten, aggregaten en modulair installatiedelen.

• Voordeel in de praktijk: De schroefaansluiting is algemeen bekend, servicevriendelijk en zonder speciaal gereedschap eenvoudig te verwerken.
• Voor compacte inbouwruimtes: De bouwgrootte 3 A is zinvol wanneer er weinig ruimte beschikbaar is en toch een robuuste steekverbinding vereist is.
• Betrouwbare contacttechniek: Verzilverde contactvlakken zijn ontworpen voor goede geleidbaarheid en stabiele overgangen.
• Breed toepassingsgebied: Typisch voor machinebouw, transporttechniek, energieverdeling, testopstellingen en automatisering.

Vergeleken met vergelijkbare Harting-inzetten van dezelfde serie met buscontacten is deze peninzet bedoeld voor de passende tegenzijde met businzet. Ten opzichte van uitvoeringen met meer polen ligt de focus hier duidelijk op een overzichtelijke, compacte contactbezetting. Dat vereenvoudigt de keuze wanneer slechts enkele geleiders plus beschermingsleiding nodig zijn. In vergelijking met crimp-varianten van Harting heeft de schroefversie vooral voordeel wanneer snelle montage, eenvoudig onderhoud en flexibele veldbedrading centraal staan. Crimp-oplossingen tonen hun sterke punten eerder bij grote aantallen en zeer gelijkmatige confectie.

Als vergelijkbare producten van ander fabrikanten komen, afhankelijk van de keuze van behuizing en systeem, onder ander inzetten uit series zware rechthoekige connectoren van ILME, Phoenix Contact of TE Connectiviteit in aanmerking. Belangrijke verschillen zitten meestal in behuizingssysteem, codering, aansluittype, polenbeeld en de directe steekcompatibiliteit. Voor een veilige uitwisseling moet daarom altijd worden gecontroleerd of inzet, behuizing, vergrendeling en contactopstelling exact bij het bestaande systeem passen. Een systeemoverstijgende gemengde toepassing is niet altijd mogelijk.

Technische kenmerken en meerwaarde voor selectie, montage en planning

Deze contactinzet combineert een pencontactopbouw met schroefaansluiting, 3 contacten en een extra PE-contact in de compacte bouwgrootte 3 A. De toegestane geleiderdoorsnede van 0,75 tot 1,5 mm² dekt veel gangbare bedradingen in industriële toepassingen af. Het contactmateriaal van koperlegering met verzilverd oppervlak ondersteunt een betrouwbare stroomoverdracht bij een nominale stroom van 10 A.

De inzet van polycarbonaat in RAL 7032, kiezelgrijs, is afgestemd op duurzaam gebruik in industriële omgevingen. Aanvullend bieden de elektrisch kenwaarden met 230 V geleider-aarde, 400 V geleider-geleider, 4 kV nominale stootspanning en vervuilingsgraad 3 een solide basis voor veel standaardtoepassingen in de schakelkast en op machines. De grenstemperatuur van -40 tot +125 °C, een aanhaalmoment van 0,25 Nm en de gedefinieerde striplengte van 2,5 tot 5,5 mm vergemakkelijken de vakkundige montage en ondersteunen een blijvend veilige verbinding.

Daarmee is de HAN 3A-STI een sterke keuze voor iedereen die een compacte, veerkrachtig en onderhoudsvriendelijke rechthoekige connector-inzet van Harting voor industriële toepassingen zoekt.
