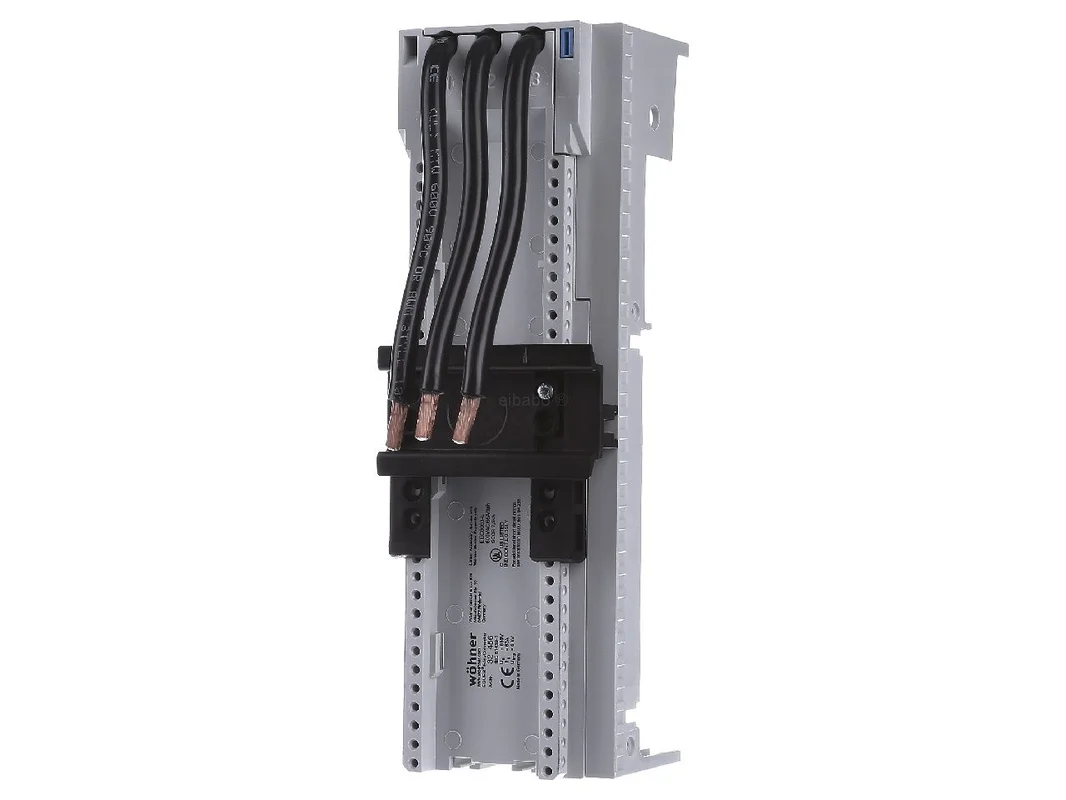

Railadapter met 1 montagerail, 63A – Busbar-adapter 63A 32456 – Wöhner – 4021267324568:

De Wöhner-verzamelrailadapter met draagrail 63A 32456 is een praktijkgerichte oplossing voor de snelle opbouw van compacte energieverdelingen en motorschakelingen. Het model uit het 60Classic-systeem is ontworpen voor een nominale stroom van 63 A en combineert een verschuifbare draagrail met voorgemonteerde leidingen in 10 mm². Zo kan de montage netjes, tijdbesparend en toepassingsgericht worden uitgevoerd.

Efficiënte systeemoplossing voor verzamelrails en DIN-draagrail

De adapter is geschikt voor veel gangbare verzamelrailafmetingen en ondersteunt een veilige integratie van schakelapparaten op een verschuifbare draagrail. Het klikmechanisme bij het opschuiven op de verzamelrail vergemakkelijkt de montage en zorgt voor een stevige bevestiging. Daarnaast zijn de leidinguiteinden ultrasoon verdicht, wat een betrouwbare contactkwaliteit bij de installatie ondersteunt.

Producthighlights voordelen

• Nominale stroom 63 A: Geschikt voor veeleisende toepassingen in verdeling en besturing.
• Verschuifbare draagrail: Maakt een flexibele positionering van passende schakelapparaten mogelijk.
• Voorgemonteerde leidingen 10 mm²: Bespaart tijd bij de bedrading en vereenvoudigt de montage.
• Brede compatibiliteit: Geschikt voor verzamelrails 12, 15, 20, 25, 30 x 5, 10 evenals voor profielrails.
• Klikmechanisme: Snel opschuiven met stevige bevestiging in het systeem.
• Ultrasoon verdichte leidinguiteinden: Ondersteunen een nette en stabiele contactverbinding.
• 3-polige uitvoering: Goed geschikt voor compacte, overzichtelijke opbouwen.
• Halogeenvrij: Voordelig voor veel moderne industriële en gebouwtoepassingen.
• Onderdeel van het 60Classic-systeem: Geschikt voor systeemgerichte planningen met Wöhner-componenten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Wöhner
Artikelnummer	32456
EAN	4021267324568
Catalogus	Verzamelrailadapter
Producttype	Verzamelrailadapter
Systeem	60Classic
Serie	EQUES
Nominale stroom IEC	63 A
Nominale stroom UL	65 A
Nominale spanning IEC AC	690 V
Isolatiespanning Ui AC	800 V
Stootspanningsvastheid Uimp	6 kV
Nominale spanning UL AC	600 V
Frequentie UL	50 / 60 Hz
Aantal polen	3-polig
Draagrail	1 verschuifbare draagrail
Afmetingen B x H x D	63 x 200 x 63 mm
Leidingen	AWG 8, 10 mm²
Geschikt voor verzamelrails	12, 15, 20, 25, 30 x 5, 10 en profielrails
Min. stroomraildikte	5 mm
Max. stroomraildikte	10 mm
Railbreedte	30 mm
Railafstand	60 mm
Materiaaleigenschap	halogeenvrij
Montage-instructie	Voor verwijdering is bovenaan een vrije ruimte van min. 12 mm nodig.
Normen	IEC 61439-1:2020, UL 508
ETIM	EC001531

Montagevoordelen, toepassing en productvergelijking voor schakelkast en verdeling

De Wöhner-verzamelrailadapter met draagrail 63A 32456 is ontworpen voor de compacte opbouw van compleet motorschakelingen met gangbare schakelapparaten. Dankzij de verschuifbare draagrail kan de positie van het te monteren apparaat beter aan de inbouwsituatie worden aangepast dan bij uitvoeringen met vaste rail. Dat is vooral voordelig wanneer in de schakelkast een nauwkeurige pasvorm, korte leidingwegen en een nette systeemopbouw vereist zijn.

• Snelle integratie: Ideaal voor opbouw op 60 mm-verzamelrailsystemen in een industriële omgeving.
• Meer flexibiliteit: De verschuifbare draagrail biedt meer speelruimte dan varianten met vaste opname.
• Nette opbouw: Voorgemonteerde kabels in 10 mm² verminderen de bedradingstijd.
• Praktijkgericht voor motorschakelingen: Zeer geschikt voor compacte combinaties met gangbare schakelapparaten.
• Montagezeker: Het klikmechanisme vergemakkelijkt het opschuiven op de verzamelrail.

Binnen het Wöhner-programma zijn vergelijkbare uitvoeringen met een ander adapterbreedte beschikbaar. Nabije varianten zijn bijvoorbeeld de types 32454 en 32457. Ze werken eveneens met 63 A en 10 mm²-leidingen, maar verschillen vooral in de breedte van de draagrail. Daardoor zijn ze, afhankelijk van de benodigde ruimte en apparaatbreedte, geschikt voor ander inbouwsituaties. Wie compacter wil bouwen, kiest eerder voor een smallere versie. Voor bredere apparaten of meer reserves bij de apparaatopname kan een bredere uitvoering de passendere keuze zijn.

Vergeleken met adapters van dezelfde fabrikant met vaste draagrail ligt het belangrijkste voordeel van dit model in de variabele positionering. Vaste varianten zijn zinvol wanneer de opbouw altijd gelijk blijft en de montage sterk gestandaardiseerd is. De verschuifbare versie is daarentegen beter geschikt voor flexibele planningen, bij uitbreidingen of wanneer componenten van verschillende bouwvormen worden toegepast.

Vergelijkbare producten van ander bekende fabrikanten zijn bijvoorbeeld te vinden bij Siemens, Rittal of Eaton. Deze oplossingen kunnen afhankelijk van het systeem eveneens ontworpen zijn voor verzamelrails en apparaatadapters, maar verschillen vaak in systeemraster, bevestigingswijze, railgeometrie en compatibiliteit met het betreft verzamelrailplatform. Vooral bij de combinatie met bestaande 60 mm-systemen moet daarom op de exacte systeemvrijgave en de passende railvorm worden gelet.

Voorgemonteerde 10 mm²-leidingen en verschuifbare montagerail slim benut

De in geleverde toestand voorgemonteerde leidingen met 10 mm² ondersteunen een snelle en goed planbare installatie. In combinatie met de montagerail ontstaat een tijdbesparende basis voor de opname van passende schakelapparaten in de verdeler of schakelkast. Voor de gebruiker betekent dat: minder voorwerk, een nette leidingvoering en een montagevriendelijke oplossing voor veel toepassingen op het gebied van energieverdeling en besturingstechniek. Omdat de aanwezige productkenmerken zijn ontworpen voor praktijkgerichte montage en veilige contactverbinding, is deze verzamelrailadapter een sterke keuze voor professionele systeemopbouwen.
