Description

Regensensor voor weerstation – KNX fysieke sensor 6190/43 – Busch Jaeger – 2CKA006190A0033 – 4011395988480:

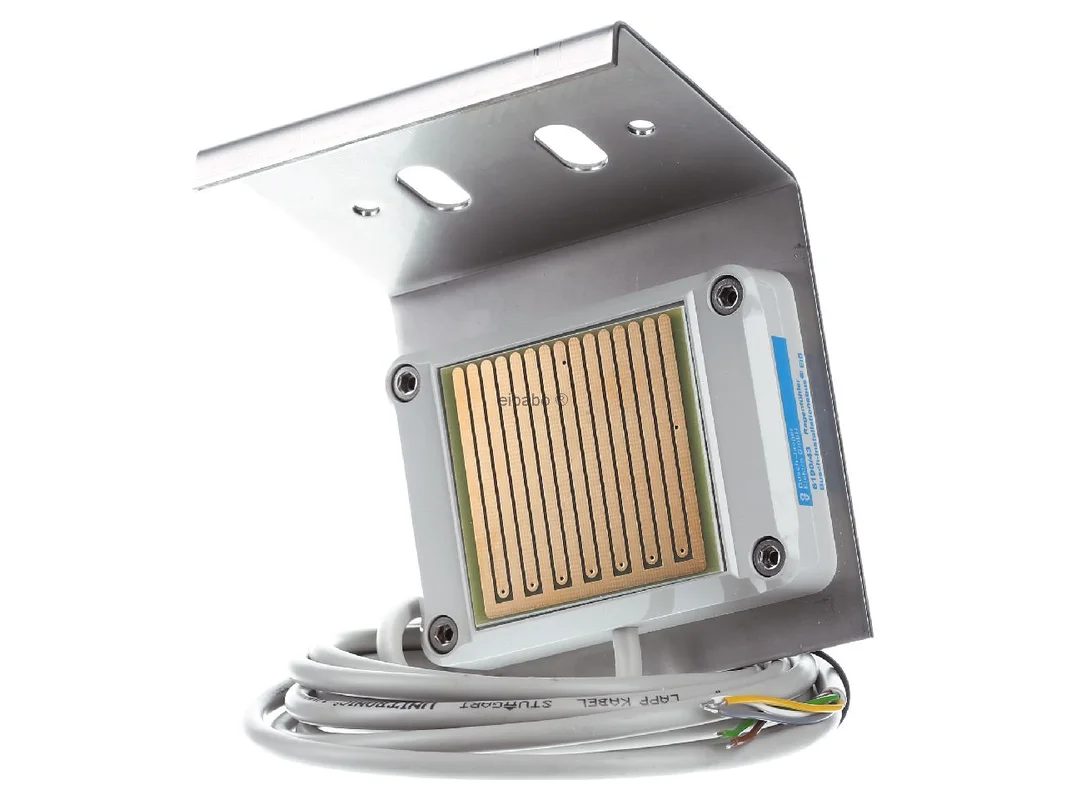

De Busch-Jaeger regensensor lineair 6190/43 is een nauwkeurige sensor voor het registreren van neerslag in KNX-weersystemen. Hij is ontwikkeld voor het weerstation 6190/40-101 en zet geregistreerde regen om in een lineair elektrisch signaal van 0 tot 10 V. Zo kunnen weersafhankelijke functies in de gebouwautomatisering vroeg, duidelijk en veilig worden geactiveerd.

Nauwkeurige regenregistratie voor KNX-weerstations

De sensor is geschikt voor projecten waarin regen niet alleen als een aan- of uitsignaal, maar als analoog meetwaarde moet worden verwerkt. Het lineaire uitgangssignaal ondersteunt een fijnere evaluatie in het weerstation en vormt de basis voor vraaggestuurde reacties bij zonwering, raamsturing of beveiligingsfuncties. De geïntegreerde aansluiting is afgestemd op het Busch-Jaeger weerstation 6190/40-101 en is daarmee ideaal voor doorlopende KNX-concepten in woningbouw en utiliteitsbouw.

Producthighlights voordelen

• Lineaire meetwaarde: Zet neerslag om in een analoog signaal van 0 V tot 10 V.
• Voor KNX-systemen: Passend bij het weerstation 6190/40-101 binnen de Busch-Jaeger omgeving.
• Vroege reactie: Ondersteunt snelle beveiligingsfuncties bij beginnende regen.
• Meer comfort: Zinvol voor automatische reacties bij markiezen, ramen en lichtwering.
• Zuivere signaalbasis: Ideaal voor gedifferentieerde evaluatie in plaats van een pure schakelmelding.
• Praktijkgerichte installatie: Met voorgeconfectioneerde toevoerleiding voor de aansluiting in het veld.
• Verwarmde werking: Voor een veilige werking is een passende verwarmingstransformator vereist.
• Geschikt voor buiten: Robuuste constructie voor gebruik bij weerregistratie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Busch-Jaeger regensensor lineair 6190/43
Fabrikant	Busch-Jaeger
Catalogus	Accessoires
EAN	4011395988480
Artikelnummer	2CKA006190A0033
Type	6190/43
Productreeks	KNX
Toepassingsgebied	Registratie van meetwaarden voor weerstation 6190/40-101
Meetprincipe	lineaire regensensor
Uitgangssignaal	0 V = droog, 10 V = regen
Meetspanning	0 tot 10 V tegen GND bij 1 kOhm minimale belasting
Nominale spanning	+8 V / -6 V
Vereiste accessoires	Verwarmingstransformator 6190/49-101 vereist
Toevoerleiding	3 m LIYY 5 x 0,25 mm²
Beschermingsgraad	IP65
Temperatuurbereik	-30 °C tot 70 °C
Afmetingen H x B x D	58 x 83 x 17 mm

Betrouwbare regenmelding voor bescherming, comfort en duidelijke KNX-logica

De sensor breidt een KNX-weerstation uit met een zuivere en praktijkgerichte regenregistratie. Daardoor kunnen markiezen tijdig worden ingetrokken, dakramen worden beschermd of automatische functies bij zonwering worden aangepast. Het lineaire signaal is vooral dan voordelig wanneer in de logica niet alleen regen moet worden herkend, maar de meetwaarde ook gericht moet worden geëvalueerd. Voor planners en integratoren biedt dat een betrouwbare basis voor robuuste weerfuncties.

• Analoge regenregistratie voor duidelijke en fijn gedifferentieerde evaluatie.
• Passend voor het Busch-Jaeger weerstation 6190/40-101.
• Geschikt voor beveiligingsfuncties bij markiezen, ramen en gevels.
• Nuttig voor comfortlogica in smart home en utiliteitsbouw.
• Robuuste uitvoering voor buitengebruik met hoge geschiktheid voor dagelijks gebruik.
• Met verwarmde sensortechniek in combinatie met een passende verwarmingstransformator voor stabiele werking.

In de directe omgeving van de fabrikant is de regensensor 6190/43 ontworpen voor samenwerking met het weerstation 6190/40-101. Als nauw verwant product geldt de windsnelheidsopnemer 6190/41. Beide sensoren dienen voor weerregistratie, maar verschillen duidelijk in de meetgrootte. Terwijl de 6190/43 neerslag als lineaire spanningswaarde levert, registreert de 6190/41 de windsnelheid voor beveiligingsfuncties bij windbelasting. In veel projecten worden beide sensoren samen toegepast om markiezen en zonwering volledig te beveiligen.

Ten opzichte van eenvoudige regencontacten met alleen een binaire melding biedt deze uitvoering een analoog meetwaarde. Dat is vooral zinvol wanneer het weerstation of een bovenliggende logica het verloop nauwkeuriger moet verwerken. Voor pure aan- of uit-taken kan een eenvoudig schakelcontact volstaan, voor gedifferentieerde KNX-evaluatie is deze lineaire variant de sterkere oplossing.

De 6190/43 is geen zelfstandig KNX-apparaat met directe busaansluiting, maar een meetwaardegever voor het passende weerstation. Dat onderscheidt hem van KNX-veldapparaten met een eigen applicatie in ETS. De toepassing is daarom duidelijk gericht op sensortechniek in de buitenruimte en de overdracht aan het weerstation. Wie alleen windgegevens nodig heeft, kiest voor de windsensor 6190/41. Wie regen betrouwbaar wil registreren, gebruikt deze regensensor. Voor gecombineerde weerlogica is de gezamenlijke integratie van beide sensoren bijzonder praktijkgericht.

In de KNX-omgeving bieden ook ABB, Gira en Theben weersafhankelijke sensoroplossingen aan. Vaak zijn deze echter uitgevoerd als compleet weerstation met geïntegreerde sensortechniek. Het wezenlijke verschil is dat de Busch-Jaeger sensor werkt als gespecialiseerde externe meetwaardegever voor een aanwezig weerstation. Dat is interessant wanneer een bestaande installatie gericht moet worden aangevuld of binnen dezelfde systeemomgeving moet worden uitgebreid.

Bij complete oplossingen van andere fabrikanten ligt de focus vaak op busaansluiting, helderheid, wind en regen in één apparaat. De 6190/43 scoort daarentegen met een duidelijke systeemtoewijzing aan het Busch-Jaeger weerstation 6190/40-101. Bij de keuze moet daarom altijd rekening worden gehouden met de aanwezige infrastructuur, de gewenste logica en de systeemcompatibiliteit binnen het project.

Omdat de regensensor via het weerstation wordt verwerkt, vindt de parametrering doorgaans in ETS plaats via de objecten en functies van het weerstation. Aanbevolen is een duidelijke groepsadresstructuur, bijvoorbeeld gescheiden naar regenmelding, blokkeerfuncties, alarmen en zonwering. Zo blijft de logica ook in grotere projecten transparant en goed onderhoudbaar.

Praktijkvoorbeeld 1: Een markies moet bij regen onmiddellijk worden ingetrokken. Hiervoor wordt het regenobject van het weerstation op een prioriteitsadres geplaatst dat het rijcommando voor de zonwering overstemt. Praktijkvoorbeeld 2: Dakramen moeten bij neerslag worden gesloten, terwijl ventilatiefuncties geblokkeerd blijven totdat de regenwaarde weer onkritisch is. Praktijkvoorbeeld 3: In een visualisatie kan de regenmelding aanvullend worden gebruikt voor statusweergave of voor scènes met weerbescherming.

Belangrijk is een zuivere prioritering in ETS. regen, wind en veiligheidsfuncties moeten zwaarder wegen dan comfortcommando’s. Zo wordt voorkomen dat handmatige scènes of tijdfuncties beveiligingscommando’s blokkeren. Bij zonwering wordt bovendien een vertraging voor de terugkeer naar automatisch bedrijf aanbevolen, zodat installaties na een korte bui niet direct weer uitgaan.

Met de Busch-Jaeger regensensor lineair 6190/43 kiest u voor een nauwkeurige en systeemgerichte oplossing voor regenregistratie in KNX-installaties. Het lineaire 0 tot 10 V-signaal vormt een hoogwaardige basis voor bescherming, comfort en stabiele automatische functies. Ideaal voor projecten waarin weergegevens betrouwbaar moeten worden geregistreerd en zuiver in intelligente gebouwlogica moeten worden geïntegreerd.
