Description

Schakel-/jaloezieactor 24-voudig 10A, REG – Schakelactor voor KNX domotica SAH/S24.10.7.1 – ABB – 2CDG110249R0011 – 4016779066839:

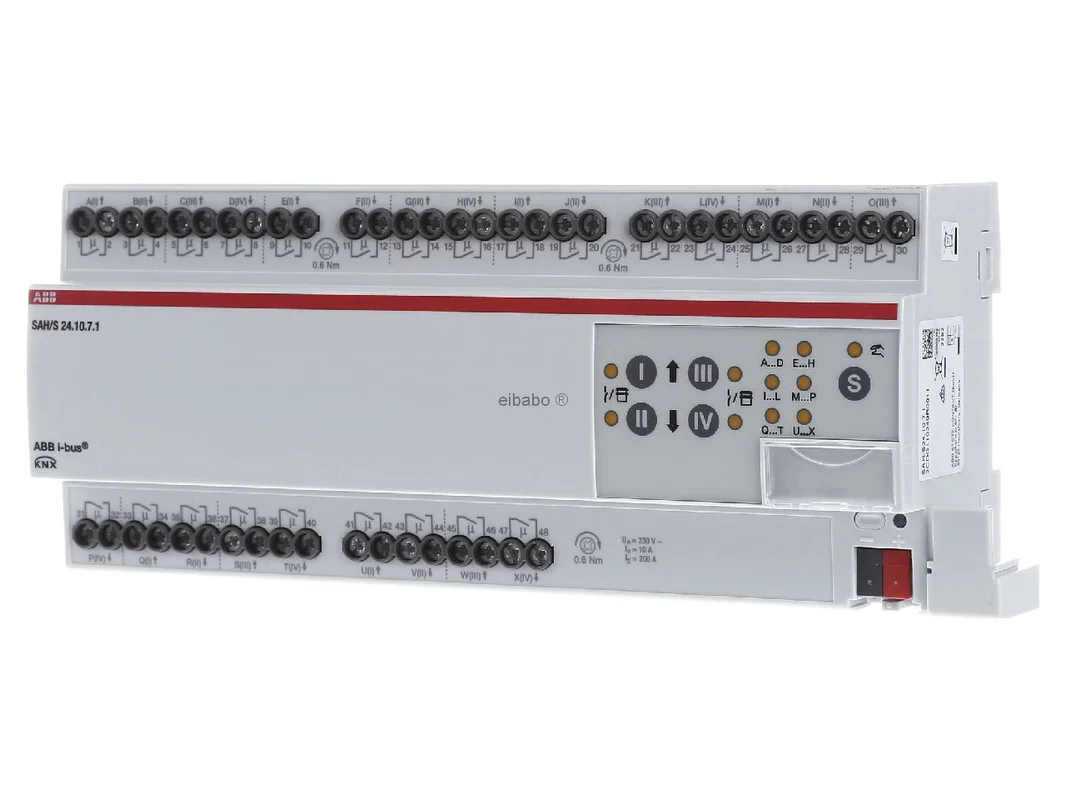

De ABB KNX schakel-/jaloezieactor 24-voudig 10A DIN-railapparaat SAH/S24.10.7.1 is een krachtige oplossing voor de centrale gebouwautomatisering met KNX. Het apparaat combineert 24 onafhankelijke schakelrelais in een compacte bouwvorm en is geschikt voor het veilig schakelen van elektrische verbruikers evenals voor de aansturing van 230 V AC jaloezieën en rolluiken in paarsgewijze toewijzing. Daarmee is het ideaal voor woningbouw, utiliteitsbouw en veeleisende smart-building-projecten.

ABB KNX schakel-/jaloezieactor 24-voudig 10A voor flexibele last- en zonweringsregeling

De uitgangen kunnen individueel als schakelkanalen worden gebruikt of worden samengevoegd tot jaloeziekanalen. Zo biedt het DIN-railapparaat veel vrijheid bij de planning van verlichting, ventilatie, aandrijvingen en zonwering. De handmatige bediening direct op het apparaat vergemakkelijkt service, test en inbedrijfstelling in de schakelkast. Daarnaast wordt de betreffende schakel- of rijtoestand duidelijk weergegeven. Voor gevoelige toepassingen kan de handbediening worden vergrendeld.

Producthighlights voordelen

• 24 relaisuitgangen: Hoge kanaaldichtheid voor veel verbruikers in een centrale verdeling.
• Combinatiefunctie: Inzetbaar als schakelactor of als jaloezieactor voor 230 V AC aandrijvingen.
• 10 A schakelvermogen: Geschikt voor talrijke typische belastingen in woon- en utiliteitsgebouwen.
• KNX-integratie: Directe integratie in ABB i-bus® KNX-systemen.
• Handmatige bediening: Uitgangen kunnen direct op het apparaat worden gecontroleerd en geschakeld.
• Vergrendelbare handbediening: Meer veiligheid tijdens bedrijf en bij vast gedefinieerde installatiezustanden.
• Statusweergave: Schakel- en rijtoestanden zijn op het apparaat goed herkenbaar.
• Geen extra voeding: Voeding via KNX, daardoor eenvoudige systeemintegratie.
• DIN-railmontage: Geschikt voor professionele inbouw in de verdeler.
• Ideaal voor centralisatie: Bijzonder sterk bij projecten met veel licht- of aandrijfkringen.

Intelligente functies voor schakelen en zonwering

• Licht en belastingen: Schakelt verlichting, wandcontactdooskringen, ventilatoren of andere elektrische verbruikers gericht via KNX.
• Jaloezie en rolluik: Paarsgewijs gebruik van de uitgangen voor rijcommando’s van 230 V AC aandrijvingen.
• Centrale commando’s: Geschikt voor centrale aan-, uit-, op- en neerfuncties in verdiepingen of gebouwzones.
• Scènebedrijf: Zinvol voor gecombineerde processen zoals avondbedrijf, zonwering of afwezigheid.
• Servicevriendelijk: Directe bediening in de schakelkast vereenvoudigt controle en foutopsporing.
• Transparante status: De weergave op het apparaat ondersteunt dagelijks bedrijf en onderhoud.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX schakel-/jaloezieactor 24-voudig 10A DIN-railapparaat SAH/S24.10.7.1
Fabrikant	ABB
Artikelnummer fabrikant	2CDG110249R0011
EAN	4016779066839
Catalogus	Schakelactor
Producttype	Schakel-/jaloezieactor
Bussysteem	KNX TP
Productreeks	ABB i-bus® KNX
Aantal uitgangen	24
Jaloeziefunctie	paarsgewijs gebruik van de uitgangen voor 230 V AC jaloezieën of rolluiken
Nominale stroom	10 A
Montagewijze	DIN-railmontage, DIN-rail
Breedte in module-eenheden	12
Beschermingsgraad	IP20
Handbediening	ja, vergrendelbaar
Statusweergave	schakel- of rijtoestand zichtbaar op het apparaat
Voedingsspanning	via KNX-bus, geen extra voedingsspanning nodig
Toepassingsgebied	schakelen van elektrische verbruikers evenals aansturen van jaloezie- en rolluikaandrijvingen

Centrale KNX-actoriek voor licht, belastingen en zonwering met hoge kanaaldichtheid

De ABB KNX schakel-/jaloezieactor 24-voudig 10A DIN-railapparaat SAH/S24.10.7.1 overtuigt overal waar veel stroomkringen of aandrijvingen efficiënt in één verdeling moeten worden samengebracht. Dankzij 24 relaisuitgangen is het apparaat bijzonder geschikt voor grotere wooneenheden, kantoorruimten, praktijken of functionele utiliteitsgebouwen. Planners en installateurs profiteren van een duidelijke structuur in de verdeler en van het flexibele gebruik als schakelactor of jaloezieactor.

In het dagelijks gebruik scoort het apparaat met praktische handbediening, duidelijke statusweergave en directe KNX-aansluiting zonder aparte extra voeding. Dat vergemakkelijkt de inbedrijfstelling en verhoogt het overzicht in geval van service. Bijzonder sterk is de actor in projecten waarin lichtgroepen, technische belastingen en zonwering gezamenlijk in een helder KNX-concept moeten worden geïntegreerd.

• 24 onafhankelijke relais voor een efficiënte kanaalbundeling in de schakelkast.
• Flexibel gebruik van de uitgangen voor schakeltaken of paarsgewijze jaloeziesturing.
• Overzichtelijke centralisatie van licht, ventilatie, wandcontactdooskringen en aandrijvingen.
• Directe handbediening op het apparaat voor service, test en snelle diagnose.
• Vergrendelfunctie voor de handmatige bediening bij normconforme of gevoelige toepassingen.
• Statusweergave per functie voor betere transparantie bij onderhoud en gebruik.
• KNX-voeding zonder aparte hulpvoeding voor een eenvoudige systeemintegratie.
• Compacte breedte met hoge vermogensdichtheid voor veeleisende verdelingen.

Binnen de ABB KNX-familie is dit model vooral interessant wanneer een hoog aantal kanalen in één apparaat gevraagd is. Ten opzichte van varianten met een lager aantal kanalen vermindert de 24-voudige uitvoering de behoefte aan apparaten in grotere verdelingen. Dat bespaart bedradingswerk en ondersteunt een duidelijke projectstructuur.

Vergeleken met de 6-A-uitvoering van dezelfde serie biedt deze versie met 10 A een hoger schakelvermogen per uitgang. Dat is voordelig wanneer belastingen met een hogere stroombehoefte worden geschakeld of meer reserves in de planning gewenst zijn. Voor kleinere belastingen of compactere projectdelen kan een 6-A-variant economisch zinvol zijn, terwijl de 10-A-versie meer speelruimte in het dagelijks gebruik biedt.

ABB biedt afhankelijk van projectgrootte en belastingsprofiel verschillende actoren met uiteenlopend aantal kanalen en stroomsterkte aan. Apparaten met minder uitgangen zijn eerder geschikt voor verdiepingsverdelers, afzonderlijke zones of retrofits. De 24-voudige versie laat zijn sterke punten zien in centrale verdelingen, wanneer veel licht- of aandrijfkringen in één apparaat samenkomen.

Bij pure schakeltoepassingen kan de focus liggen op lastgroepen, tijdschakelingen en scènes. Wordt het apparaat voor jaloezieën gebruikt, dan staat de paarsgewijze toewijzing van de uitgangen op de voorgrond. Daardoor verandert de bruikbare kanaalstructuur, waarmee al in de projectplanning en bij het groepsadresconcept rekening moet worden gehouden.

Vergelijkbare KNX-actoren zijn onder andere verkrijgbaar van MDT, Hager en Theben. MDT biedt vaak zeer functierijke actoren met uitgebreide ETS-parameterisering en een hoge praktische bruikbaarheid voor woningbouwprojecten. Hager scoort vaak met duidelijke systeemintegratie in de commerciële omgeving en een breed opgesteld assortiment gebouwautomatisering. Theben is in veel projecten gevraagd vanwege solide automatiseringsfuncties en goed gestructureerde toepassingen.

De belangrijkste verschillen liggen meestal in de detaildiepte van de applicatie, in de omvang van de terugmeldingen, in extra logica en in de manier van parameterisering in ETS. De KNX-basiscompatibiliteit blijft daarbij behouden, omdat centrale functies via gestandaardiseerde communicatieobjecten worden weergegeven. Bij een wissel van fabrikant moet echter worden gecontroleerd hoe scènes, centrale objecten en jaloeziefuncties in detail zijn uitgevoerd.

Voor een overzichtelijke ETS-structuur is het aan te raden eerst vast te leggen welke uitgangen als schakelkanalen en welke paarsgewijs als jaloeziekanalen werken. Zinvol is een duidelijke benaming op basis van ruimte, functie en belastingstype, bijvoorbeeld „BG Wonen Licht Plafond“ of „OG Zuid Jaloezie Raam 1“. Dat vergemakkelijkt inbedrijfstelling, service en latere uitbreidingen.

In schakelprojecten moeten statusobjecten consequent op eigen groepsadressen worden geplaatst, zodat visualisatie en logica betrouwbaar functioneren. Voor jaloezieën is een duidelijke scheiding van rijcommando, lamellencommando, centrale functie en status vaak praktisch. Zo kunnen handmatige bediening, tijdfuncties en visualisatie netjes worden gecombineerd.

Een typisch praktijkvoorbeeld is de koppeling van licht en zonwering in een scène: bij het commando „Presentatie“ rijden jaloezieën naar een gedefinieerde positie en schakelen bepaalde lichtgroepen gelijktijdig. Een ander voorbeeld is de centrale functie „Gebouw verlaten“: niet benodigde belastingen worden uitgeschakeld en geselecteerde rolluiken rijden naar de veiligheids- of nachtstand. Belangrijk daarbij is een duidelijke prioritering van centrale objecten, zodat lokale bevelen en centrale commando’s niet onbedoeld met elkaar in conflict komen.

Met deze actor kiest u voor een professionele ABB-oplossing met hoge kanaaldichtheid, flexibel gebruik en overtuigende praktische geschiktheid in de verdeler. Het apparaat combineert betrouwbaar schakelen, nauwkeurige zonweringsregeling en comfortabele handbediening in een compacte bouwvorm.

Als in uw KNX-project veel verbruikers of aandrijvingen overzichtelijk, centraal en efficiënt moeten worden aangestuurd, is deze uitvoering een overtuigende keuze. Zo creëert u een robuuste basis voor moderne automatisering met structuur, comfort en toekomstbestendigheid.
