Schakel-/jaloezieactor 8-voudig 6A, REG – Schakelactor 8-voudig voor KNX domotica SAH/S8.6.7.1 – ABB – 2CDG110244R0011 – 4016779066310:

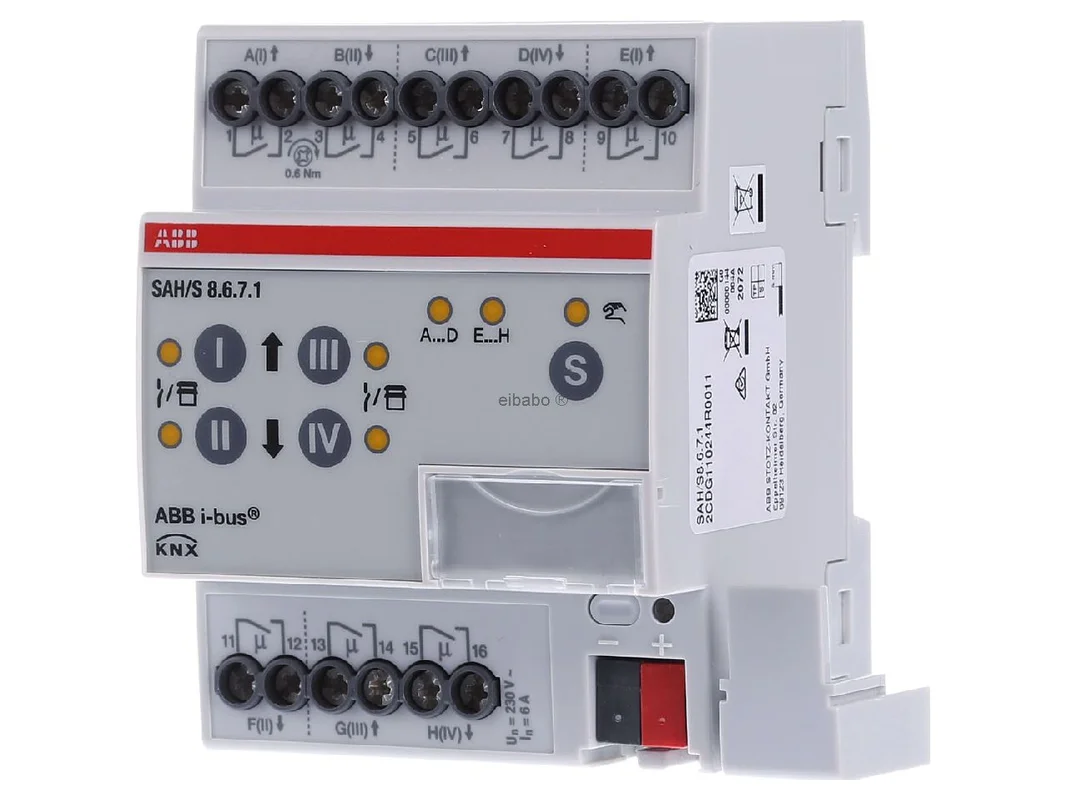

De ABB KNX schakel-/jaloezieactor 8-voudig 6A REG SAH/S8.6.7.1 is een veelzijdige oplossing voor de slimme gebouwaansturing in het KNX-systeem. Het apparaat combineert acht onafhankelijke schakelrelais in één compact modulaire DIN-railapparaat en is geschikt voor het gericht schakelen van elektrische verbruikers evenals voor de aansturing van 230 V AC jaloezieën in paarsgewijze toewijzing. Zo kunnen licht, ventilatoren, ventielen, rolluiken of jaloezieën efficiënt en centraal worden geautomatiseerd.

ABB KNX schakel-/jaloezieactor 8-voudig 6A voor flexibele gebouwautomatisering

Dankzij ABB i-bus® KNX-integratie werkt de actor zonder extra voedingsspanning direct op de bus en ondersteunt hij een nette, ruimtebesparende installatie in de verdeler. Elke uitgang kan nauwkeurig in de KNX-logica worden geïntegreerd. De handmatige bediening op het apparaat vergemakkelijkt de ingebruikname en service, maar kan indien nodig worden vergrendeld. LED-indicatoren geven de actuele schakel- of rijtoestand duidelijk weer en verhogen de transparantie tijdens bedrijf.

Producthighlights voordelen

• 8 onafhankelijke relais: Voor licht, ventilatoren, aandrijvingen en andere elektrische belastingen.
• Combinatiefunctie: Te gebruiken als schakelactor of voor jaloezieën met 230 V AC-aandrijving.
• KNX-busvoeding: Geen extra voedingsspanning voor het apparaat nodig.
• Handmatige bediening: Directe toegang op het apparaat voor test, onderhoud en diagnose.
• Vergrendelfunctie: De handbediening kan gericht worden gedeactiveerd.
• Statusweergave: Schakel- en rijtoestanden worden per uitgang duidelijk gesignaleerd.
• Centrale montage: Ontworpen voor montage op 35 mm draagrail in de verdeler.
• Hoge flexibiliteit: Ideaal voor woningbouw, utiliteitsbouw en functionele KNX-projecten.

Intelligente toepassingen in het gebouw

• Lichtregeling: Comfortabel schakelen van verlichting in woon- en bedrijfsruimten.
• Zonwering: Veilige aansturing van jaloezieën en rolluiken via KNX.
• Centrale functies: Geschikt voor groepscommando’s zoals Alles Uit of Centraal Omhoog.
• Energie-efficiëntie: Belastingen en zonwering kunnen naar behoefte worden gestuurd.
• Servicevriendelijk: Duidelijke toestandsweergave versnelt controle en foutopsporing.
• Projectdiversiteit: Geschikt voor nieuwbouw, modernisering en gestructureerde verdelers.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX schakel-/jaloezieactor 8-voudig 6A REG SAH/S8.6.7.1
Fabrikant	ABB
Bestelnummer	2CDG110244R0011
EAN	4016779066310
Catalogus	Schakelactor
Bussysteem	KNX, ABB i-bus® KNX
Apparaattype	Schakel-/jaloezieactor
Aantal uitgangen	8-voudig
Functie	Schakelen van elektrische verbruikers of paarsgewijze jaloeziesturing
Nominale stroom	6 A
Montagetype	REG, DIN-rail 35 mm
Bediening	Handmatige bediening op het apparaat mogelijk, vergrendelbaar
Statusweergave	Weergave van schakel- of rijtoestand per uitgang
Voeding	Via KNX-bus, geen extra voedingsspanning vereist
Toepassingsgebied	Woningbouw, utiliteitsbouw, verdelerinstallatie

Veelzijdige KNX schakel- en jaloeziesturing voor gestructureerde projecten

Dit apparaat is ideaal wanneer in een project zowel klassieke schakeltaken als zonweringsfuncties in één actor moeten worden gebundeld. De acht relais bieden grote flexibiliteit bij de planning en helpen functies in de schakelkast duidelijk te structureren. Vooral in woonhuizen, kantoorruimten en kleinere utiliteitsgebouwen overtuigt de combinatie van KNX-koppeling, handbediening en duidelijke statusweergave.

Een belangrijk voordeel ligt in het dubbele gebruik van de uitgangen. Terwijl pure schakelactoren alleen verbruikers in- of uitschakelen, kan dit model bovendien paarsgewijs worden gebruikt voor 230 V AC-jaloezieaandrijvingen. Dat bespaart apparaatvariatie in het project en vereenvoudigt de keuze bij gemengde toepassingen.

• Grote planningsvrijheid door acht afzonderlijk bruikbare relais.
• Ideaal voor gecombineerde licht- en zonweringsconcepten.
• Directe handbediening versnelt test en onderhoud ter plaatse.
• Vergrendelbare handbediening verhoogt de bedrijfszekerheid.
• Duidelijke statusweergave ondersteunt service en diagnose.
• Geen extra voeding voor het apparaat vermindert de inspanning in de verdeler.
• Goed geschikt voor centrale schakelcommando’s, scènes en tijdfuncties in het KNX-systeem.

Binnen de ABB i-bus® KNX-familie zijn er ook grotere combinatieactoren met meer kanalen, bijvoorbeeld varianten met 16 of 24 uitgangen. Deze zijn vooral geschikt voor grote verdelers, uitgebreide verdiepingsconcepten of projecten met veel gelijksoortige belastingen. De 8-voudige versie is daarentegen vaak de betere keuze wanneer een compacte, duidelijk gestructureerde oplossing met een overzichtelijk aantal kanalen gevraagd is.

Ten opzichte van pure ABB-schakelactoren ligt het voordeel van dit model in het gecombineerde gebruik voor schakelen en jaloezie. Pure schakelactoren zijn zinvol wanneer uitsluitend licht, stopcontacten of technische belastingen worden geschakeld. Zodra zonwering moet worden geïntegreerd, biedt de combinatie-uitvoering een duidelijke meerwaarde.

Bij kleinere KNX-installaties is dit apparaat bijzonder aantrekkelijk, omdat het schakel- en zonweringstaken in één product bundelt. In grotere utiliteitsprojecten met duidelijk gescheiden functies worden daarentegen vaak dedicated jaloezieactoren en afzonderlijke schakelactoren toegepast. Dat vergemakkelijkt daar de functieverdeling per discipline, maar verhoogt meestal de ruimtebehoefte.

Wanneer een project vooral veel jaloeziemotoren omvat, kan een pure jaloezieactor van de fabrikant de geschiktere keuze zijn. Moet de verdeling daarentegen licht, ventilatoren en afzonderlijke zonweringen in één apparaat combineren, dan toont de combinatie-uitvoering haar kracht.

Op de KNX-markt bieden ook MDT, Hager en Siemens vergelijkbare actoren voor schakel- of zonweringstaken aan. MDT staat vaak bekend om een zeer functierijke ETS-applicatie en wordt vaak in woningbouwprojecten toegepast. Hager scoort in veel installaties met duidelijke systeemnabijheid in de utiliteitsbouw. Siemens is vooral sterk vertegenwoordigd in technisch georiënteerde gebouwen en bij merkoverstijgende gebouwautomatisering.

Belangrijke verschillen liggen meestal in de parametrering, in de omvang van de applicatie, in diagnosefuncties en in de structuur van de communicatieobjecten. De KNX-basiscompatibiliteit blijft behouden, omdat centrale functies via gestandaardiseerde datapointtypes worden weergegeven. Bij merkoverstijgende projecten moet de ETS-structuur toch vroegtijdig zorgvuldig worden gepland, zodat groepsadressen, centrale objecten en statusmeldingen consistent blijven.

In ETS is het aan te bevelen eerst een duidelijke kanaalbenaming per lasttype en ruimte vast te leggen, bijvoorbeeld „Licht kantoor noord“, „Stopcontact techniek“, „Jaloezie west“. Dat vereenvoudigt later het onderhoud aanzienlijk. Bij jaloezietoepassingen moeten de betreffende uitgangen logisch netjes als paar worden gedocumenteerd, zodat op- en neerbeweging niet worden verwisseld.

Voor schakelfuncties is het in de praktijk zinvol om per uitgang ten minste een schakelobject en een statusobject op gescheiden groepsadressen te plaatsen. Zo blijft de visualisatie altijd synchroon. Bij jaloezieën moeten centrale commando’s zoals „Alles Omlaag“ of „Zonwering zuidzijde“ aanvullend op de individuele adressen worden aangemaakt, zodat scènes en tijdprogramma’s correct werken.

Een typisch praktijkvoorbeeld is de ochtendroutine op kantoor: verlichting in gangen wordt tijdgestuurd geactiveerd, afzonderlijke verbruikers starten naar behoefte en de jaloezieën gaan per zone naar de basisstand. In woonhuizen is vaak de combinatie van Centraal Uit bij het verlaten van het huis en automatische zonwering in de namiddag zinvol. De handmatige bediening op het apparaat helpt daarbij om bedrading en kanaaltoewijzing vóór de definitieve ETS-overdracht snel te controleren.

Met de ABB KNX schakel-/jaloezieactor 8-voudig 6A REG SAH/S8.6.7.1 kiest u voor een doordachte oplossing met hoge praktische bruikbaarheid. Het apparaat combineert flexibel gebruik van de uitgangen, nette KNX-integratie en eenvoudige servicefuncties in een compacte opbouw. Zo ontstaat een betrouwbare basis voor moderne automatiseringsconcepten in de woningbouw en in de professionele objectsector.

Wie op zoek is naar een krachtige en duidelijk gestructureerde KNX-oplossing voor schakelen en zonwering, krijgt hier een overtuigend ABB-apparaat voor het veeleisende dagelijkse gebruik in de verdeler.
