Description

Schakelactor 12-voudig, 6A, REG – Schakelactor voor KNX domotica SA/S12.6.2.2 – ABB – 2CDG110256R0011 – 4016779066778:

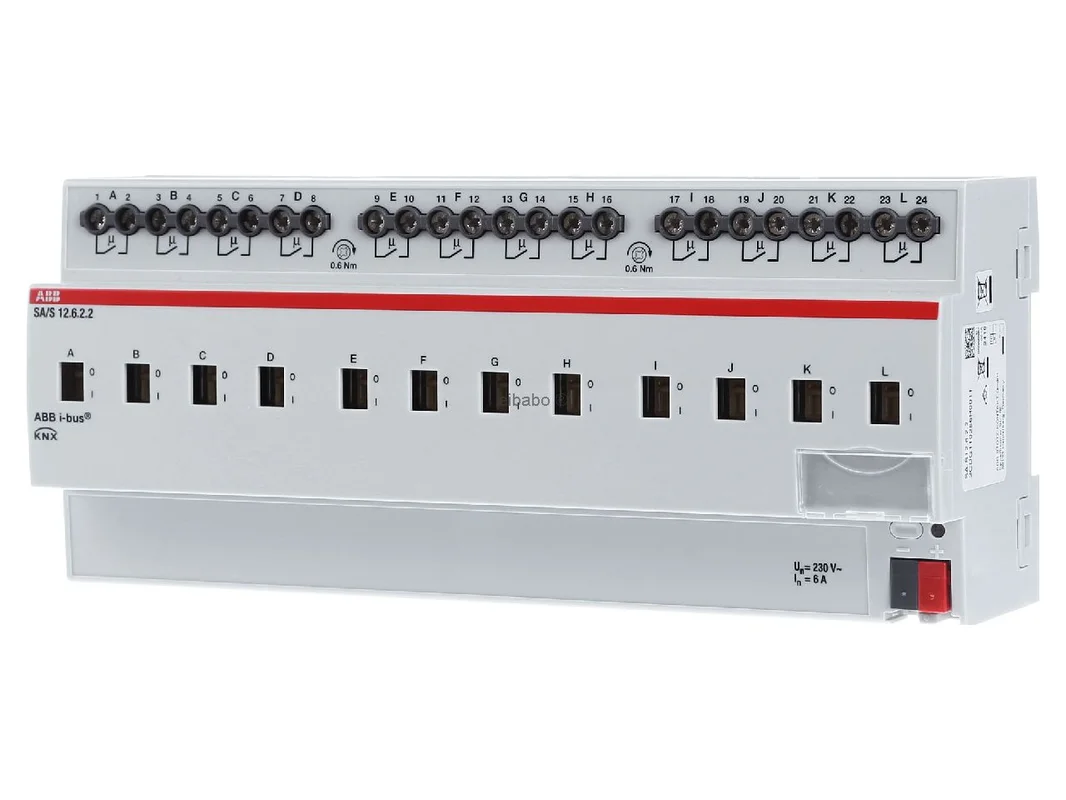

De ABB KNX schakelactor 12-voudig 6A potentiaalvrij REG SA/S12.6.2.2 is een krachtige oplossing voor het veilige en flexibele schakelen van elektrische verbruikers in moderne KNX-installaties. Met 12 onafhankelijke, potentiaalvrije uitgangen stuurt het apparaat verlichting, ventilatie, signaalgevers of andere belastingen nauwkeurig aan via ABB i-bus®. De handmatige bediening per uitgang en de duidelijke statusweergave vergemakkelijken service, test en dagelijks gebruik.

ABB KNX schakelactor 12-voudig 6A potentiaalvrij REG SA/S12.6.2.2 voor nauwkeurige schakeltoepassingen in het KNX-systeem

De schakelactor is ontworpen voor ohmse, inductieve en capacitieve belastingen en is daardoor geschikt voor veel toepassingen in woningbouw, utiliteitsbouw en commerciële omgevingen. Dankzij de potentiaalvrije contacten is een hoge flexibiliteit bij de planning mogelijk. De uitvoering voor montage op DIN-rail ondersteunt een nette integratie in de verdeler. Voor elke uitgang is handmatige bediening direct op het apparaat mogelijk, terwijl de betreffende schakeltoestand duidelijk wordt weergegeven.

Producthighlights voordelen

• 12-voudig schakelen: Veel verbruikers kunnen centraal en overzichtelijk in een KNX-installatie worden aangestuurd.
• Potentiaalvrije contacten: Zeer geschikt voor flexibele schakeltoepassingen met verschillende belastingstypen.
• 6 A per uitgang: Geschikt voor typische toepassingen in verlichting, ventilatie en gebouwtechniek.
• Handmatige bediening per kanaal: Praktisch bij ingebruikname, service en functietest direct op het apparaat.
• Statusweergave: De actuele schakeltoestand is snel herkenbaar en vergemakkelijkt de diagnose.
• KNX-integratie: Naadloze integratie in ABB i-bus® en in veeleisende automatiseringsconcepten.
• Voor veel belastingstypen: Geschikt voor ohmse, inductieve en capacitieve verbruikers.
• REG-uitvoering: Ideaal voor montage op de DIN-rail in de schakelkast.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX schakelactor 12-voudig 6A potentiaalvrij REG SA/S12.6.2.2
Fabrikant	ABB
Bestelnummer	2CDG110256R0011
EAN	4016779066778
Catalogus	Schakelactor
Bussysteem	KNX TP, ABB i-bus®
Aantal uitgangen	12 onafhankelijke schakeluitgangen
Contacttype	potentiaalvrij
Nominale stroom	6 A
Nominale bedrijfsspanning	230 V
Max. schakelvermogen	1380 W
Montagetype	DIN-railmontage, DIN-rail
Handmatige bediening	ja, per uitgang
Statusweergave	ja, schakeltoestand per contact
Geschikte belastingstypen	ohms, inductief, capacitief
Beschermingsgraad	IP20
Bedrijfstemperatuur	-5 °C tot +45 °C

Veelzijdige KNX-schakeltechniek voor verlichting, ventilatie en centrale belastingsturing

De ABB KNX schakelactor 12-voudig 6A potentiaalvrij REG SA/S12.6.2.2 is ideaal voor projecten waarin veel schakeltoepassingen netjes, overzichtelijk en betrouwbaar in de verdeler moeten worden gebundeld. De 12 onafhankelijke uitgangen bieden veel vrijheid in de planning en zijn geschikt voor verlichting, ventilatiegroepen, hulpcontacten, signaaltechniek of gedefinieerde vrijgaven in de gebouwbesturing. Juist in grotere woonhuizen, kantoren of functieruimten is de hoge kanaaldichtheid een duidelijk voordeel.

De potentiaalvrije uitvoering vergroot het toepassingsgebied aanzienlijk ten opzichte van eenvoudigere schakeloplossingen. Zo kan het apparaat in KNX-projecten flexibel worden gecombineerd met verschillende verbruikers en besturingstaken. De handmatige bediening direct op het kanaal helpt bij service, ingebruikname en snelle tests zonder omweg via de visualisatie.

• Hoge kanaaldichtheid voor veel schakeltoepassingen op weinig ruimte in de verdeler.
• Flexibel gebruik dankzij potentiaalvrije relaiscontacten.
• Geschikt voor typische belastingstypen in de gebouwautomatisering.
• Directe handmatige bediening voor onderhoud, test en noodbedrijf.
• Duidelijke toestandsweergave voor snelle diagnose ter plaatse.
• Nette integratie in ABB i-bus®-gebaseerde KNX-concepten.
• Zinvol voor centrale schakelschema’s met veel groepen en scènes.

Binnen de ABB-serie zijn ook varianten met minder uitgangen verkrijgbaar, bijvoorbeeld als 2-voudig, 4-voudig of 8-voudig apparaat uit dezelfde 6A-serie. Deze modellen zijn vooral geschikt voor kleinere verdelers, deelgebieden of projecten met een gering aantal kanalen. De 12-voudige versie komt het best tot zijn recht wanneer veel verbruikers in één centrale schakelkast moeten worden samengebracht. Dat bespaart ruimte in de planning en vereenvoudigt de structuur van de installatie.

Vergeleken met schakelactoren met een hogere schakelstroom ligt de focus van dit model duidelijk op een hoog aantal kanalen bij een compacte, economische uitvoering. Voor typische verlichtings- en stuurbelastingen is dat ideaal, terwijl voor bijzonder hoge belastingen meestal krachtigere actorvarianten beter passen.

Apparaten met een lager aantal kanalen zijn vaak de betere keuze wanneer afzonderlijke ruimtes of kleine zones onafhankelijk worden opgebouwd. Dit model is meer gericht op centrale verdelers en op projecten met veel gelijksoortige schakeltoepassingen. Dankzij de potentiaalvrije contacten is het bovendien veelzijdiger dan eenvoudige oplossingen met een beperkter toepassingsgebied. In de praktijk is dat voordelig wanneer verschillende belastingstypen of vrijgavesignalen in één apparaat moeten samenkomen.

Wie daarentegen primair motoren voor zonwering of speciale dimtaken wil aansturen, kiest binnen het ABB-assortiment eerder voor daarvoor ontworpen jaloezie- of dimactoren. Een schakelactor zoals dit model is geoptimaliseerd voor duidelijke aan- en uitfuncties.

Vergelijkbare KNX-schakelactoren worden onder andere aangeboden door MDT, Hager en Gira. MDT staat vaak bekend om een zeer uitgebreide ETS-applicatie en veel comfortobjecten. Hager scoort vaak met een duidelijke systeemintegratie in grotere gebouwinstallaties. Gira richt zich sterk op hoogwaardige systeemomgevingen met een brede design- en besturingswereld.

Essentiële verschillen liggen meestal in de parametrering, in extra functies van de applicatie en in de bedieningslogica tijdens de ingebruikname. Basis-KNX-functies blijven daarbij in de regel systeemwijd goed integreerbaar, omdat gebruik wordt gemaakt van gestandaardiseerde communicatieobjecten. Voor projecten met ABB i-bus® is dit model bijzonder passend wanneer een uniforme systeemwereld centraal staat.

Voor een nette ETS-structuur is het aan te raden om elke uitgang al vóór de parametrering duidelijk te benoemen op functie en locatie, bijvoorbeeld „Verlichting kantoor 1“, „Ventilatie archief“ of „Vrijgave techniek“. Zo blijven groepsadressen, terugmeldingen en latere servicewerkzaamheden overzichtelijk. Bij 12 kanalen loont een vaste naamgevingslogica al snel.

In de praktijk is het zinvol om schakelen en status per kanaal op gescheiden groepsadressen te plaatsen. Zo kunnen visualisatie, logica en terugmelding netjes van elkaar worden gescheiden. Voor centrale commando’s kan aanvullend een hoofdgroep voor verzamel schakelingen worden aangemaakt, bijvoorbeeld „Alles uit verdieping“ of „Centraal uit kantoor“. Daardoor wordt de bediening in het dagelijks gebruik duidelijker en latere uitbreiding eenvoudiger.

Voor servicedoeleinden moet de handmatige bediening in de schakelkast in de ingebruikname worden meegenomen. Een typisch voorbeeld is de controle van een verlichtingsgroep: eerst lokaal schakelen op het apparaat, daarna KNX-telegram via drukknop of visualisatie, vervolgens controle van de status-terugmelding. Zo kunnen bedrading, objecttoewijzing en logica in korte tijd worden geverifieerd.

Bij belastingen met verschillend gedrag is een duidelijke scheiding per kanaalgroep aan te bevelen. Zo kunnen bijvoorbeeld verlichting, ventilatie en hulpcontacten logisch gescheiden worden gedocumenteerd. Dat vermindert fouten bij onderhoud en ombouw en verbetert de leesbaarheid van het ETS-project aanzienlijk.

Wie in KNX-projecten inzet op overzicht, flexibiliteit en betrouwbare schakelfuncties, maakt met deze schakelactor een professionele keuze. De 12 potentiaalvrije uitgangen, de handmatige bediening per kanaal en de geschiktheid voor verschillende belastingstypen maken het apparaat tot een doordachte oplossing voor veeleisende elektrotechnische planning. Zo ontstaat een robuuste basis voor efficiënte automatiseringstaken in de woningbouw en in de professionele utiliteitssector.
