Description

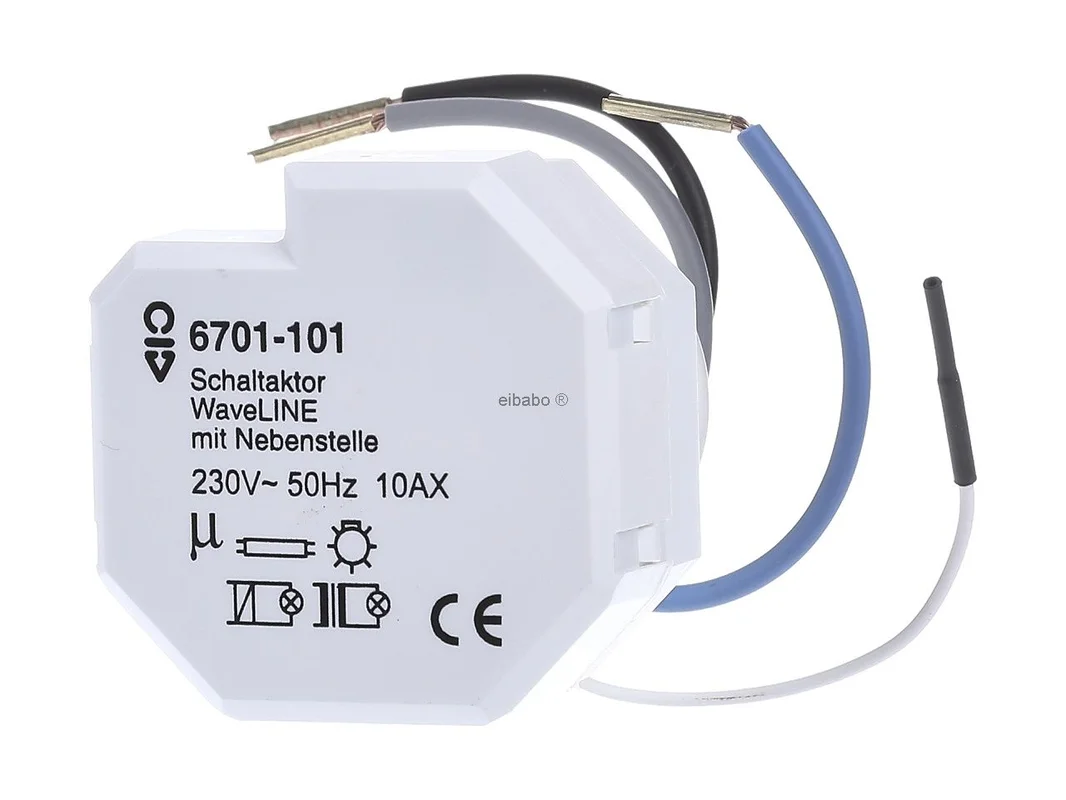

Schakelactor enkelvoudig, inbouw – KNX radio-ontvanger 868MHz 6701-101 – Busch Jaeger – 2CKA006700A0039 – 4011395182628:

De Busch-Jaeger draadloze schakelactor 1-voudig inbouw 230V 10A 868MHz 6701-101 is een compacte draadloze ontvanger voor het veilig en flexibel schakelen van elektrische belastingen in het WaveLINE-systeem. Het apparaat is geschikt voor universele op- of inbouw en maakt betrouwbare schakelprocessen mogelijk via draadloze bediening, via een nevenpost en via conventionele drukknoppen. Daarmee is het een sterke oplossing voor de modernisering van bestaande elektrische installaties en voor slimme schakeltoepassingen in woning- en utiliteitsbouw.

Betrouwbaar schakelen via draadloze bediening voor moderne WaveLINE-installaties

De 1-voudige schakelactor is ontwikkeld voor functies zoals AAN/UIT, tijdschakelaar en lichtscènebesturing. Via een aangesloten nevenpost kunnen eveneens schakelcommando’s worden geactiveerd en draadloze telegrammen worden verzonden. Zo combineert het apparaat klassieke bediening met comfortabele draadloze techniek en zorgt het voor meer vrijheid bij planning, retrofit en bediening.

Bijzonder praktijkgericht is de ondersteuning van conventionele drukknoppen. Een bediening op de nevenpost schakelt niet alleen de uitgang, maar verzendt tegelijk een draadloos telegram. Dit vereenvoudigt de integratie in bestaande schakelconcepten en maakt een nette combinatie van lokale bediening en draadloze besturing mogelijk.

Producthighlights voordelen

• 1-voudige draadloze schakelactor: Voor het schakelen van elektrische belastingen in WaveLINE-installaties.
• Flexibele functies: Ondersteunt AAN/UIT, tijdschakelaar en lichtscènes.
• Nevenpost integreerbaar: Lokale bediening via conventionele drukknoppen mogelijk.
• Draadloos telegram bij druk op de knop: Schakelcommando en signaalverzending in één stap.
• Repeaterfunctie: Desgewenst activeerbaar voor vergroting van het draadloze bereik.
• Inbouwmontage: Geschikt voor diepe inbouwdozen volgens DIN 49073.
• 3-draads techniek: Nulleider aanwezig, daardoor duidelijk planbaar bij inbouw.
• Groot systeembereik: Draadloze communicatie op 868 MHz met groot bereik in open veld.
• Veel adressen mogelijk: Aanstuurbaar via maximaal 32 zenderadressen of 16 scènes.
• Ideaal voor retrofit: Slimme schakelfunctie zonder ingrijpende nieuwe bekabeling van veel bedieningspunten.

Intelligente functies voor meer comfort in het dagelijks leven

• Schakelen via draadloze bediening: Licht of andere elektrische belastingen comfortabel op afstand bedienen.
• Tijdschakelaar: Uitschakelvertraging met meerdere tijdsniveaus instelbaar.
• Scènebedrijf: Integratie in opgeslagen lichtscènes voor meer comfort.
• Klassieke drukknoppen bruikbaar: Bestaande schakelposities kunnen verder worden gebruikt.
• hybridee van draadloos en bedraad: Ideaal voor renovatie, uitbreiding en gerichte uitbreiding.
• Bereik uitbreidbaar: Repeaterfunctie helpt bij grotere afstanden.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Busch-Jaeger draadloze schakelactor 1-voudig inbouw 230V 10A 868MHz 6701-101
EAN	4011395182628
Catalogus	Draadloze ontvanger
Productserie	WaveLINE
Apparaattype	1-voudige draadloze schakelactor met nevenpost
Montagetype	Inbouw, universele op- of inbouw
Voeding	230 V
Schakelstroom	10 A
Draadloze frequentie	868 MHz
Bereik	ca. 100 m in open veld
Draadloze functies	AAN/UIT, tijdschakelaar, lichtscènebesturing
Functies via nevenpost	AAN/UIT, tijdschakelaar, draadloos telegram verzenden
Uitschakelvertraging	5 s, 1 min, 5 min, 15 min instelbaar
Adressering	maximaal 32 zenderadressen of 16 scènes
Repeaterfunctie	activeerbaar
Aansluittechniek	3-draads-aansluittechniek, nulleider vereist
Montagedoos	voor diepe inbouwdozen volgens DIN 49073
Compatibele zenders	onder andere Busch-bewaker WaveLINE 6747 AGM-xxx, wandzender 6731-xxx, 6732-xxx, 6733-xxx evenals handzender 6780

Praktijkvoordelen, systeemvergelijking en slimme projectideeën voor WaveLINE draadloze ontvangers

De Busch-Jaeger draadloze schakelactor 1-voudig inbouw 230V 10A 868MHz 6701-101 overtuigt overal waar licht of andere schakelbare verbruikers comfortabel via draadloze bediening geïntegreerd moeten worden. Het apparaat is bijzonder sterk bij moderniseringen, omdat bestaande drukknopposities verder kunnen worden gebruikt. Dat bespaart inspanning, behoudt vertrouwde bedieningspunten en vult de installatie aan met flexibele draadloze functies.

In het dagelijks gebruik profiteren gebruikers van de duidelijke bedieningslogica, de instelbare tijdfuncties en de mogelijkheid om schakelcommando’s lokaal en via draadloze bediening te activeren. De activeerbare repeaterfunctie is een echt voordeel in gebouwen met lange afstanden of radiotechnisch veeleisende zones. Daarmee kan het bereik binnen de installatie gericht worden verbeterd.

• Ideaal voor lichtschakelingen, retrofits en afzonderlijke draadloze zones in het gebouw.
• Combineert lokale drukknopbediening met comfortabele draadloze besturing.
• Tijdschakelfunctie ondersteunt automatische uitschakeling in gang, berging of nevenruimte.
• Scènebesturing vergemakkelijkt de integratie in afgestemde lichtconcepten.
• Inbouwuitvoering zorgt voor een discrete en nette integratie.
• Geschikt voor projecten waarbij geen nieuwe stuurleiding naar elk bedieningspunt moet worden gelegd.

Binnen de WaveLINE-familie is deze schakelactor de juiste keuze wanneer een verbruiker veilig in- en uitgeschakeld moet worden. In vergelijking met draadloos gebaseerde bedieningspunten zoals wandzenders of handzenders neemt dit apparaat de eigenlijke lastschakeling over. Zenders geven alleen commando’s door, terwijl de schakelactor de elektrische belasting direct aanstuurt.

Vergeleken met een universele dimmer uit dezelfde systeemwereld is de schakelactor ontworpen voor duidelijk schakelen, niet voor helderheidsregeling. Dat maakt hem ideaal voor klassieke AAN/UIT-toepassingen zoals armaturen zonder dimfunctie, ventilatoren of andere geschikte verbruikers. Wie wil dimmen, heeft in plaats van een schakelactor een passende dimactor nodig.

Als de nevenpost van dit apparaat wordt ingeleerd op een Universal-dimmer WaveLINE 6704, kan de dimmer wel in- en uitgeschakeld worden, maar niet dimmen. Juist daarin ligt het wezenlijke verschil in de toepassing: de schakelactor verzendt en verwerkt schakellogica, maar geen volledige dimbesturing. Voor pure schakeltoepassingen is dat optimaal, voor lichtregeling moet een gespecialiseerde dimmer worden gekozen.

Ook ten opzichte van pure bewegingsmelders of wachters in het systeem is de rol duidelijk verdeeld. sensoren registreren toestanden of bewegingen en verzenden commando’s. De schakelactor zet deze commando’s om aan de belasting. Daardoor ontstaat een modulaire opbouw met een nette scheiding van sensortechniek, bediening en schakelfunctie.

• Gira draadloze schakelactoren: Vaak ontworpen voor andere draadloze systemen en systeemwerelden. Een directe compatibiliteit met WaveLINE is in de regel niet aanwezig.
• Jung draadloze schakelactoren: Eveneens ontworpen voor fabrikantspecifieke draadloze omgevingen. Verschillen zitten meestal in bedieningslogica, inleerproces en zendercompatibiliteit.
• Eltako draadloze actoren: Sterk op het gebied van retrofit en gebouwautomatisering, maar meestal met een eigen draadloze architectuur. Bij projecten moet daarom altijd op systeemcompatibiliteit worden gelet.

Essentieel is: ook als apparaten van andere merken vergelijkbare taken vervullen, werken ze meestal niet met hetzelfde draadloze protocol. Voor stabiele installaties wordt het gebruik van passende componenten binnen één systeem aanbevolen.

ETS-programmering is bij deze draadloze ontvanger niet voorzien, aangezien het geen KNX-apparaat betreft. Voor de praktijk is daarom belangrijk om de projectplanning niet met ETS-groepsadressen te beginnen, maar met de correcte draadloze toewijzing van de betreffende zenders en actoren.

Een beproefde werkwijze in de praktijk is de duidelijke scheiding naar functies. Voorbeeld 1: een wandzender stuurt het licht in de gang via AAN/UIT, terwijl de uitschakelvertraging op 5 minuten wordt ingesteld. Voorbeeld 2: een bewegings- of wachtersignaal activeert de belasting automatisch en de actor schakelt na een gedefinieerde tijd weer uit. Voorbeeld 3: een scène roept meerdere passende WaveLINE-actoren gezamenlijk op, bijvoorbeeld voor woonruimte of avondlicht.

Wie parallel een KNX-project in het gebouw uitvoert, moet er rekening mee houden dat ETS alleen voor KNX-deelnemers wordt gebruikt. De WaveLINE-draadloze structuur wordt apart gepland en in bedrijf gesteld. In gemengde projecten is een nette documentatie van de functies, ruimtes en bedieningspunten bijzonder belangrijk.

De Busch-Jaeger draadloze schakelactor 1-voudig inbouw 230V 10A 868MHz 6701-101 biedt een doordachte verbinding van klassieke elektrische installatie en moderne draadloze besturing. Hij schakelt belastingen betrouwbaar, blijft bestaande drukknoppen gebruiken en breidt WaveLINE-installaties uit met flexibele tijd- en scènetoepassingen.

Wie een compacte, professionele en praktijkgerichte oplossing zoekt voor draadloze schakeltoepassingen, kiest met deze actor voor hoge geschiktheid voor dagelijks gebruik, nette integratie en sterke systeemlogica. Een zeer goede keuze voor veeleisende modernisering en comfortabele besturing in het gebouw.
