Description

Schakelapparaat 16A met ingang – Schakelactor voor domotica 1-ch CSAU-01/01-16IE – Eaton – 172942 – 4015081695300:

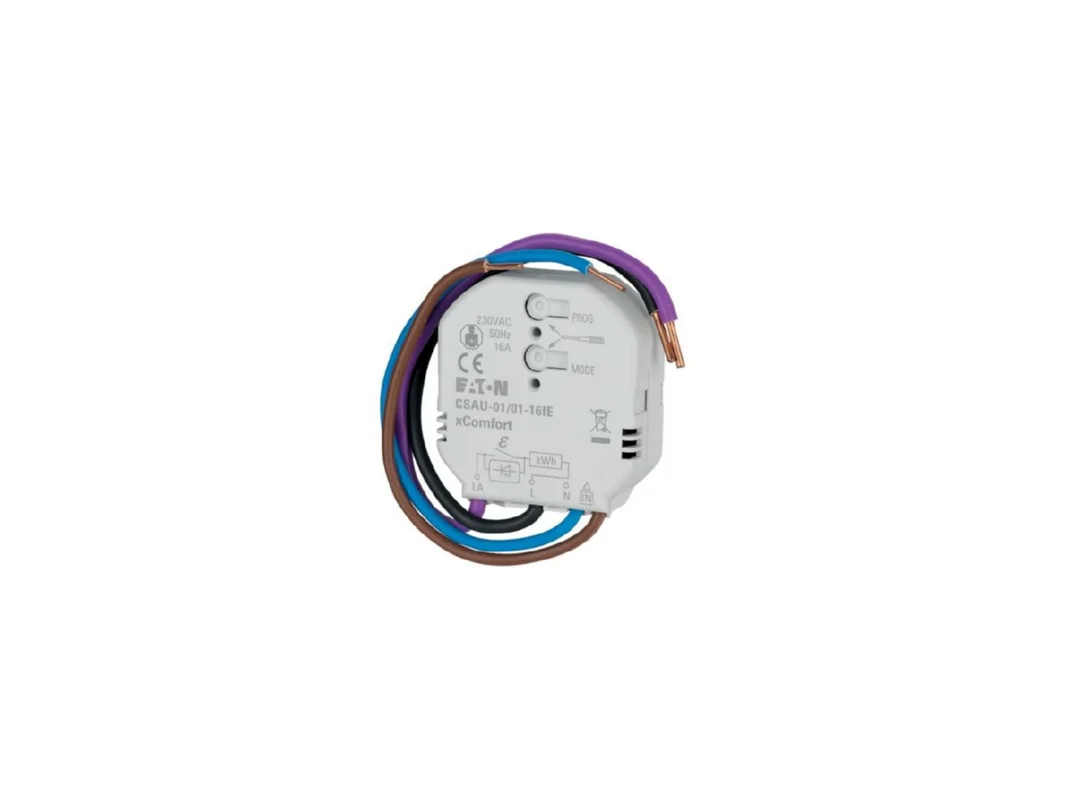

De Eaton schakelactor met ingang en energiemeting 16A CSAU-01/01-16IE 172942 is een compacte oplossing voor slim schakelen van belastingen in het xComfort-systeem. Hij schakelt verbruikers tot 16 A bij 230 V AC betrouwbaar en vult de functie aan met een lokaal 230 V-ingang en geïntegreerde energiemeting. Daardoor is het apparaat ideaal voor verlichting, ventilatie, verwarming en ander elektrisch belastingen in moderne gebouwen.

Nauwkeurig schakelen van belastingen en energiestatus met Eaton schakelactor

Het inbouwapparaat combineert een hoog schakelvermogen met een duidelijke systeemlogica. Naast de eigenlijke schakelfunctie biedt de actor een lokaal ingang die flexibele voor schakelsignalen kan worden gebruikt. De geïntegreerde energiemeting zorgt voor meer transparantie tijdens het gebruik en helpt om verbruiken gericht te registreren. Dankzij de bidirectionele radiotechniek in de xComfort-omgeving is de schakelactor zeer geschikt voor doordachte automatiseringstaken in woningbouw en utiliteitsbouw.

Producthighlights voordelen

• Hoog schakelvermogen: Ontworpen voor verbruikers tot 16 A en tot 3680 W.
• Met energiemeting: Ondersteunt de controle en evaluatie van belastingen tijdens gebruik.
• Lokale 230 V-ingang: Extra schakelsignalen kunnen direct ter plaatse worden geïntegreerd.
• Veelzijdig inzetbaar: Geschikt voor verlichting, ventilatie, verwarming en vergelijkbare toepassingen.
• Compacte bouwvorm: Ontworpen voor inbouwsituaties onder pleisterwerk.
• Bidirectionele radio: Geschikt voor xComfort-installaties met radiocommunicatie.
• Met handbediening: Directe bediening op het apparaat is mogelijk.
• LED-indicatie: Toestanden kunnen snel op het apparaat worden afgelezen.
• Geschikt voor C-belasting: Daarmee ook interessant voor veeleisendere belastingstypen.
• Flexibel signaalgebruik: De lokaal ingang kan ook aan ander apparaten voor schakelsignalen worden toegewezen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Productnaam	Schakelactor met ingang en energiemeting 16A
Model	CSAU-01/01-16IE
Artikelnummer	172942
EAN	4015081695300
Catalogus	Schakelactor
Systeem	Eaton xComfort
Functie	Schakelen
busysteem	xComfort radio, bidirectioneel
Montagetype	Inbouw
Nominale bedrijfsspanning	230 V AC
Nominale stroom	16 A
Max. schakelstroom	16 A
Max. schakelvermogen	3680 W
Uitgangsvermogen	3680 W
Aantal schakeluitgangen	1
Aantal ingangen	1 binaire ingang
Lokale ingang	230 V AC
Energiebewaking	ja
Lokale bediening	ja
LED-indicatie	ja
Geschikt voor C-belasting	ja
Verschillende fasen aansluitbaar	nee
Opgenomen vermogen	0,23 W
Beschermingsgraad	IP20
Min. diepte inbouwdoos	18 mm
Afmetingen	65 x 65 x 18 mm
RoHS-conform	ja

Sterke keuze voor verlichting, ventilatie en verwarmingsbelastingen in het smart home

De Eaton schakelactor komt het best tot zijn recht waar compacte afmetingen, hoog schakelvermogen en een nette integratie in de gebouwautomatisering gevraagd zijn. Vooral bij verlichting, ventilatie of elektrisch verwarmingsbelastingen biedt het apparaat een robuuste en tegelijk slimme oplossing. De energiemeting biedt een echte meerwaarde wanneer belastingen niet alleen geschakeld, maar ook qua verbruik beoordeeld moeten worden.

• Meer controle: Schakelen en verbruiksgegevens in één apparaat.
• Meer flexibiliteit: Lokale ingang voor drukknoppen of ander signaalbronnen.
• Meer overzicht: LED-indicatie en handbediening vergemakkelijken service en controle.
• Groter toepassingsbereik: Ook geschikt voor belastingen met een hogere schakelbehoefte.

Binnen de directe Eaton-omgeving is dit model duidelijk hoger gepositioneerd dan de zuivere standaardvarianten. Ten opzichte van de CSAU-01/01-16 biedt de versie 16IE bovendien een lokaal ingang en energiemeting. In vergelijking met de CSAU-01/01-16I komt bij de 16IE ook nog verbruiksmeting erbij. Wie alleen wil schakelen, kan kiezen voor de eenvoudigere varianten. Wie schakelen, lokaal signaalverwerking en energiedata in één actor wil bundelen, is met deze uitvoering duidelijk beter uitgerust.

Bij vergelijkbare producten van ander fabrikanten moeten, afhankelijk van het systeem, duidelijke verschillen in acht worden genomen. Een schakelactor van ABB in de KNX-omgeving is eerder bedoeld voor bekabelde KNX-installaties en niet direct ontworpen voor xComfort-radio. Hager-actoren in het KNX-bereik zijn eveneens geschikt voor ander bustructuren en richten zich sterker op klassieke KNX-projecten. Theben schakelactoren bieden afhankelijk van de serie eveneens automatiseringsfuncties, maar verschillen in systeemarchitectuur, parametrering en compatibiliteit. Voor bestaande xComfort-installaties is daarom vooral de systeempassing een centraal selectiecriterium.

Montage, functie en extra nut in het dagelijks gebruik

Het apparaat is bedoeld voor installatie in een montagedoos volgens EN60670 en wordt achter een accessoire- of blindplaat gemonteerd die over minstens twee schroefpunten voor bevestiging aan de montagedoos beschikt. Deze bouwvorm ondersteunt een nette, beschermde en ruimtebesparende integratie in de elektrisch installatie.

De lokaal ingang werkt met 230 V AC en kan niet alleen de actor zelf aansturen, maar net als bij een standaard binaire invoereenheid ook voor ander schakelsignalen in het systeem worden gebruikt. Dat breidt de toepassingsmogelijkheden duidelijk uit, bijvoorbeeld wanneer lokaal drukknoppen, gedefinieerde signaalbronnen of speciale schakellogica moeten worden geïntegreerd. Zo ontstaat een hoge praktisch meerwaarde zonder onnodige extra complexiteit.

De Eaton schakelactor CSAU-01/01-16IE 172942 is daarmee een doordachte oplossing voor iedereen die hoog schakelvermogen, lokaal signaalintegratie en energiemeting in één compact xComfort-inbouwapparaat wil combineren.
