Description

Selectieve leidingbeveiligingsschakelaar, 3-polig, E-80A HTS380E – Hager – 3250613304515:

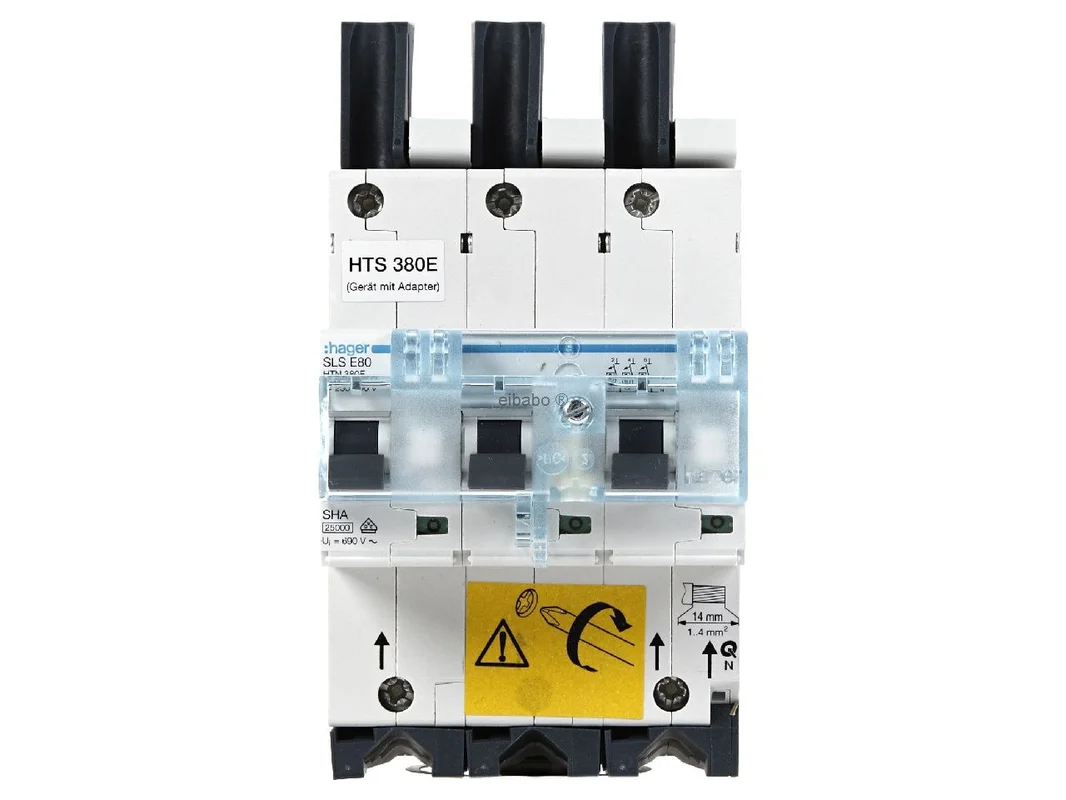

De Hager SLS-schakelaar HTS380E is een selectieve hoofdleidingbeveiligingsschakelaar voor moderne verdeelinrichtingen met verzamelrail en QuickConnect-systeem. Het 3-polige apparaat met E-karakteristiek en 80 A beschermt betrouwbaar bij overbelasting en kortsluiting en zorgt tegelijkertijd voor een gerichte uitschakeling van getroffen stroomkringen. Zo blijven niet-getroffen delen van de installatie verder van stroom voorzien, wat de bedrijfszekerheid in het dagelijks gebruik duidelijk verhoogt.

Hager SLS-schakelaar voor veilige energieverdeling met selectieve beveiliging

Ontworpen voor gebruik in distributienetten combineert dit model een hoge beschermingswerking met een praktijkgerichte montage. De constructie voor verzamelrailsystemen ondersteunt een nette integratie in passende meter- en verdeelvelden. Door de E-karakteristiek is de schakelaar geschikt voor toepassingen waarbij een afgestemd beveiligingsconcept en een selectieve uitschakeling vereist zijn.

Producthighlights voordelen

• Selectieve uitschakeling: Defecte stroomkringen worden gericht gescheiden, ander delen blijven indien mogelijk in bedrijf.
• Betrouwbare bescherming: Effectieve beveiliging bij overbelasting en kortsluiting in hoofdleidingen en verdeelinrichtingen.
• 3-polige uitvoering: Geschikt voor veel toepassingen in de driefasige energieverdeling.
• E-karakteristiek: Ondersteunt een afgestemd beveiligingsgedrag in veeleisende netstructuren.
• QuickConnect-compatibel: Ontworpen voor montage op passende verzamelrails van Hager.
• Hoge afschakelcapaciteit: Met 25 kA nominale afschakelcapaciteit ook geschikt voor krachtige installaties.
• Praktijkgerichte aansluiting: Schroefklemmen voor stijve en flexibele geleiders in gebruikelijke doorsneden.
• Onderhoudsvriendelijk: De duidelijke apparaatuitleg vergemakkelijkt inbouw, controle en service.
• Breed toepassingsgebied: Geschikt voor distributienetten in woningbouw, utiliteit en vergelijkbare toepassingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Hager
Artikelnaam	SLS-schakelaar 3-pin E-karakteristiek 80A voor verzamelrail QuickConnect HTS380E
Artikelnummer fabrikant	HTS380E
EAN	3250613304515
Catalogus	Selectieve hoofdleidingbeveiliging
Producttype	SLS-schakelaar
Aantal polen	3
Pooltype	3P
Nominale stroom	80 A
Uitschakelkarakteristiek	E
Nominale bedrijfsspanning Ue	230 – 400 V
Isolatiespanning Ui	690 V
Nominaal afschakelvermogen ICN	25 kA
Frequentie	50 – 60 Hz
Montagetype	Verzamelrailsysteem, QuickConnect
Aansluittechniek	Schroefklem
Aansluitdoorsnede flexibel	1,5 – 35 mm²
Aansluitdoorsnede massief	1,5 – 50 mm²
Nominaal moment	4 Nm
Aantal modules	4,5
Hoogte	158 mm
Breedte	81 mm
Diepte	116 mm
Breedte van de verzamelrail	12 mm
Vermogensverlies per pool	14,20 W
Totaal vermogensverlies	42,60 W
Beschermingsgraad	IP20
Bedrijfstemperatuur	-25 tot 55 °C
Opslag- en transporttemperatuur	-25 tot 80 °C

Selectieve netbeveiliging, inbouwvoordelen en passende alternatieven

De Hager SLS-schakelaar overtuigt in hoofdverdeelingen door een goede combinatie van bescherming, selectiviteit en inbouwcomfort. Vooral in installaties met hoge eisen aan beschikbaarheid is de gerichte uitschakeling een duidelijk voordeel. In plaats van de volledige voeding te onderbreken, wordt bij een storing bij voorkeur het getroffen deel geïsoleerd. Dat helpt bij foutopsporing, service en lopende bedrijfsvoering.

• Voordelen in de toepassing: Bescherming van hoofdleidingen, duidelijke scheiding bij storingen en goede geschiktheid voor gestructureerde distributienetten.
• Pluspunt bij de montage: De uitvoering voor QuickConnect-verzamelrails versnelt de inbouw in passende Hager-systemen.
• Voordeel in bedrijf: Hoge afschakelcapaciteit en robuuste uitvoering voor langdurige belasting in de energieverdeling.

Binnen het Hager-programma is dit model vooral gepast wanneer een 3-polige uitvoering met 80 A en E-karakteristiek gevraagd is. Vergelijkbare apparaten van dezelfde fabrikant verschillen meestal in nominale stroom, aantal polen of karakteristiek. Varianten met een lagere of hogere nominale stroom zijn geschikt voor anders uitgelegde hoofdleidingen. 4-polige uitvoeringen worden gekozen wanneer de betreft installatiestructuur dat vereist. Daardoor veranderen vooral het toepassingsgebied, de benodigde ruimte en de integratie in het beveiligingsconcept.

In vergelijking met vergelijkbare apparaten van ander gerenommeerde fabrikanten zoals ABB, Siemens of Eaton ligt de nadruk hier duidelijk op de compatibiliteit met Hager QuickConnect-verzamelrails. Dat is een wezenlijk verschil bij planning en montage. Vergelijkbare SLS- of hoofdbeveiligingsapparaten van ander merken kunnen qua prestaties en beveiligingsfunctie vergelijkbaar zijn, maar gebruiken vaak afwijkende verzamelrails, bevestigingen of aansluitconcepten. Voor bestaande Hager-verdeelingen is daarom vooral de systeempassing een centraal voordeel van dit model.

Toepassingsgebieden en meerwaarde voor de planning

De Hager SLS-schakelaar HTS380E is ideaal voor distributienetten waarin een veilige hoofdleidingbeveiliging met selectief gedrag vereist is. Hij is geschikt voor meterkasten, hoofdverdeelingen en onderverdeelingen in woon- en utiliteitsobjecten. De eenvoudige installatie en de goede toegankelijkheid bij onderhoud maken hem tot een doordachte oplossing voor vakbedrijven en planners.

• Woningbouw: Voor centrale verdeelingen met hoge eisen aan bescherming en beschikbaarheid.
• Utiliteit: Voor installaties waarbij deelgebieden ook bij een storing zo veel mogelijk actief moeten blijven.
• Modernisering: Zinvol bij de aanpassing van bestaande verdeelingen aan een net verzamelrailsysteem.
• Nieuwbouw: Geschikt voor nieuwe beveiligingsconcepten met focus op selectiviteit en eenvoudige integratie.

Met zijn 3-polige bouwvorm, 80 A nominale stroom, E-karakteristiek en QuickConnect-uitvoering is dit apparaat een sterke keuze voor professionele elektrisch installaties met hoge eisen aan veiligheid, selectiviteit en systeemtrouw.
