Description

Sleutel/binaire sensor 4x 230V voor Hutschi. – Binaire ingang voor KNX domotica 4-voudig LCN-BT4H – Issendorff – 30055 – 4260742830556:

De Issendorff toets- en binaire sensor 4-voudig voor DIN-rail LCN-BT4H 30055 is een flexibele oplossing voor de LCN gebouwautomatisering. De module registreert tot vier ingangssignalen en kan naar behoefte worden gebruikt als 4-voudige binaire sensor of als toetsomzetter voor 230 V AC. Daardoor is het apparaat geschikt voor de duidelijke integratie van drukknoppen, schakelaars en permanente contacten in moderne besturingen op de DIN-rail.

Flexibele signaalverwerking voor de gebouwautomatisering

Het apparaat is ontwikkeld voor gebruik in de LCN-omgeving en ondersteunt een nette evaluatie van extern signalen via de I-aansluiting van compatibele busmodules. Vier ingangen maken een veelzijdige integratie mogelijk in woningbouw, utiliteitsbouw en technische ruimtes. Dankzij galvanisch scheiding van de I-aansluiting is een veilige signaaloverdracht mogelijk. Het omschakelen via DIP-schakelaar vergemakkelijkt de aanpassing aan verschillende taken in het project.

Producthighlights voordelen

• 4-voudige uitvoering: Vier ingangen voor een compacte en efficiënte signaalregistratie.
• Twee bedrijfsmodi: Te gebruiken als binaire sensor of als toetsomzetter voor 230 V AC.
• Voor DIN-rail: Ideaal voor nette montage in de verdeler.
• Galvanisch gescheiden ingangen: Ondersteunt een duidelijke scheiding van de I-aansluiting.
• Flexibel signaaltype: Registreert signalen van willekeurige fasedraaiing ten opzichte van N.
• Omschakeling via DIP-schakelaar: De bedrijfsmodus kan direct op het apparaat worden gekozen.
• Voor conventionele drukknoppen: In de functie als toetsomzetter zeer geschikt voor klassieke drukknoppen.
• Voor permanente contacten: Als binaire sensor ook geschikt voor tijdschakelaars of vergelijkbare contacten.
• LCN-compatibel: Geschikt voor LCN-modules vanaf versie 140719, volgens aanvullende aanduiding vanaf juli 2010.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Issendorff
Artikelnaam	LCN-BT4H
Artikelnummer fabrikant	30055
EAN	4260742830556
Catalogus	Binaire ingang
Producttype	Toets- en binaire sensor
Montagewijze	REG, DIN-rail
Breedte in module-eenheden	2
Aantal ingangen	4
Ingangsspanning	230 V
Beschermingsgraad	IP20
Bedrijfsmodi	4-voudige binaire sensor of toetsomzetter
Aansluiting	via I-aansluiting van een LCN-busmodule
Compatibiliteit	voor LCN-modules vanaf versie 140719
Signaalevaluatie	Signalen van willekeurige fasedraaiing ten opzichte van N
Scheiding	Ingangen galvanisch gescheiden van de I-aansluiting
Omschakeling	via DIP-schakelaar

Praktische voordelen, inzetmogelijkheden en zinvolle alternatieven

In de praktijk scoort de module met hoge flexibiliteit bij de integratie van klassieke 230 V signalen in het LCN-systeem. Als toetsomzetter is hij geschikt voor conventionele drukknoppen wanneer schakelimpulsen netjes naar de automatiseringslogica moeten worden overgebracht. Als binaire sensor is hij ideaal voor permanente contacten, bijvoorbeeld van tijdschakelaars of vergelijkbare signaalgevers. Dat bespaart ruimte in de verdeler en verminderd de inspanning bij de projectplanning.

• Veelzijdig gebruik: Eén apparaat dekt twee typische taken in de schakelkast af.
• Nette integratie: Bijzonder geschikt voor retrofit en gestructureerde nieuwe planning.
• Compacte bouwvorm: Vier kanalen op slechts 2 module-eenheden.
• Duidelijke toepassing: Drukknopimpulsen en permanente signalen kunnen gericht worden toegewezen.

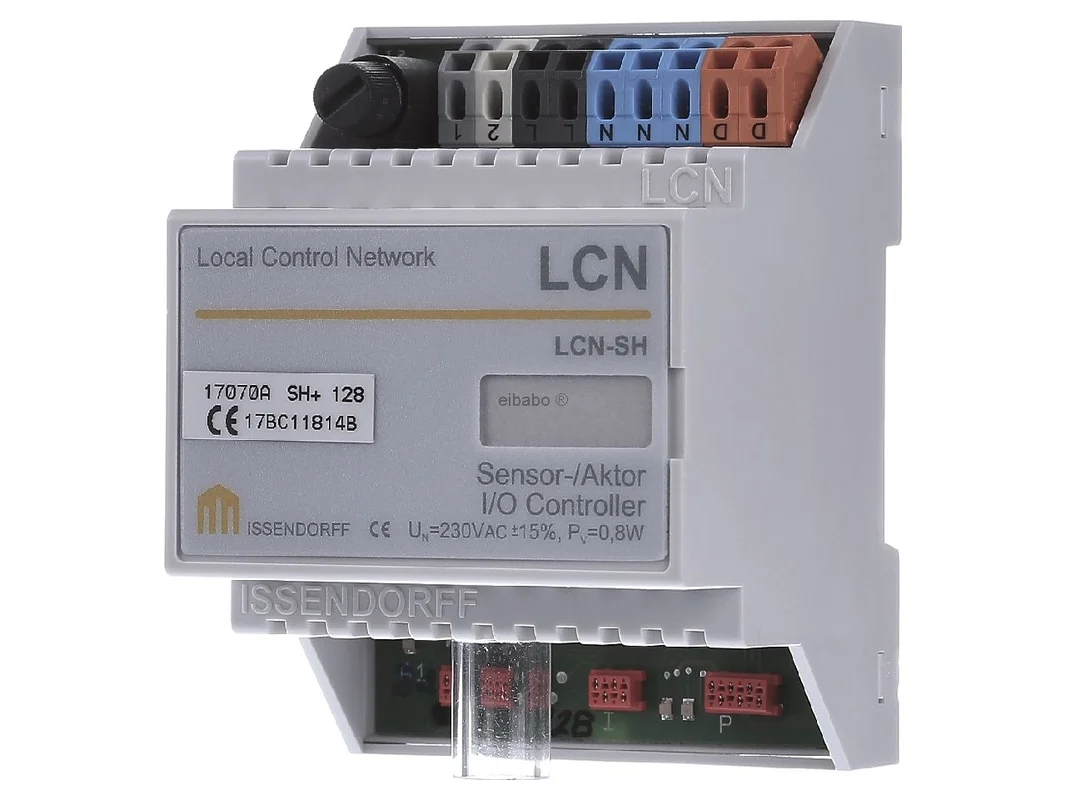

Vergeleken met ander LCN-ingangsmodules is dit model vooral interessant wanneer netspanningssignalen met 230 V direct moeten worden verwerkt. Andere Issendorff-oplossingen uit de LCN-omgeving zijn deels sterker gericht op inbouw, sensortechniek of uitgebreide moduletaken. Een LCN-UPS is bijvoorbeeld bedoeld als inbouw-sensormodule voor ander inbouwlocaties en niet afgestemd op dezelfde DIN-railtoepassing met vier 230 V ingangen. Een LCN-SH is een busmodule met een eigen functionele omvang en dient een ander taak in het systeem. Daarmee is de LCN-BT4H vooral voor inbouw in de verdeler en voor de evaluatie van extern schakeltoestanden de gerichte keuze.

Bij vergelijkbare producten van ander fabrikanten moet altijd rekening worden gehouden met de systeemwereld. KNX-binaire ingangen van fabrikanten zoals MDT, ABB of Gira zijn ontworpen voor KNX en niet direct compatibel met het LCN-systeem. MDT biedt vaak binaire ingangen voor potentiaalvrije contacten en ander spanningsbereiken, ABB gebruikt afhankelijk van de serie een ander busaansluiting en parametrering, en Gira richt veel ingangen op KNX-lijnen uit. Wie een bestaand LCN-project uitbreidt, profiteert daarom van het systeemconforme gebruik van deze Issendorff-module.

Meerwaarde voor toepassing als 4-voudige binaire sensor en 230 V toetsomzetter

De met DIP-schakelaars omschakelbare opbouw maakt de module bijzonder nuttig in projecten met wisselende eisen. In de functie als toetsomzetter worden kort-, lang- en los-commando’s geactiveerd. In de functie als binaire sensor zijn lang- en los-commando’s beschikbaar. Daardoor kan de evaluatie worden aangepast aan het type aangesloten signaal. Dat creëert meer vrijheid bij de planning van verlichting, zonwering, tijdfuncties en ander automatiseringsprocessen.

Bovendien is de inzetbaarheid voor alle LCN-modules vanaf versie 140719 bijzonder relevant. Daardoor is het apparaat ook geschikt voor veel bestaande installaties die moeten worden uitgebreid of gemoderniseerd. De vier ingangen evalueren signalen van willekeurige fasedraaiing ten opzichte van N, wat de inzet in typische installatieomgevingen vereenvoudigt. Zo ontstaat een praktijkgerichte module voor de gestructureerde registratie van drukknop- en schakeltoestanden in het LCN-systeem.
