Description

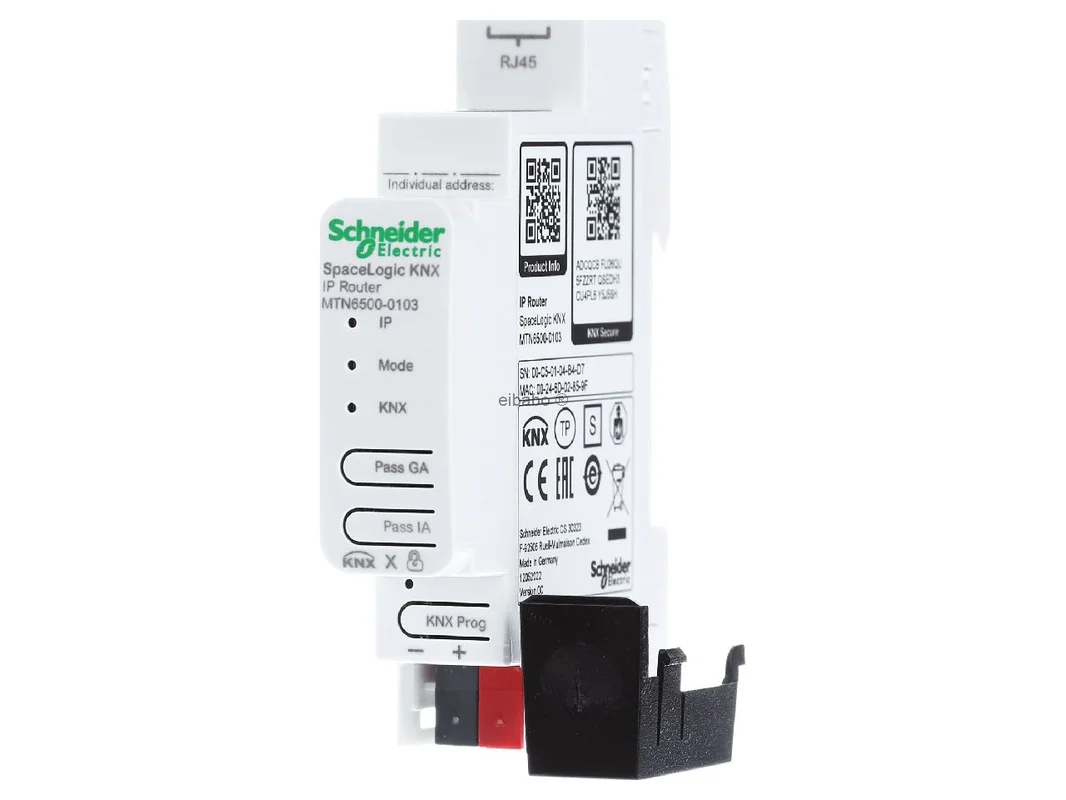

SpaceLogic KNX IP-router DIN-rail – Ethernet-interface voor bussysteem MTN6500-0103 – Merten – 3606489917845:

De Merten KNX IP-router voor DIN-rail met tunneling- en routinginterface MTN6500-0103 is de professionele verbinding tussen KNX TP en IP-netwerk in moderne woon- en utiliteitsgebouwen. Hij stuurt telegrammen tussen KNX-lijnen via LAN door als snelle backbone en verbindt tegelijk een pc comfortabel met het KNX-systeem voor inbedrijfstelling, diagnose en ETS-programmering.

Merten KNX IP-router voor veilige lijnkoppeling en snelle ETS-aansluiting

Het apparaat ondersteunt KNX Security en creëert daarmee een robuuste basis voor beveiligde communicatie in het gebouw. Als veilige router koppelt het onbeveiligde KNX TP-communicatie aan een beveiligde IP-backbone. Voor de interfacefunctie via tunneling helpt het beveiligingsconcept om onbevoegde toegang doeltreffend te bemoeilijken. Met maximaal 8 tunneling-kanalen is de router ideaal voor projecten met meerdere gelijktijdige verbindingen, bijvoorbeeld voor ETS, visualisatie of service.

Producthighlights voordelen

• Routing en tunneling: Eén apparaat voor lijnkoppeling via IP en voor de directe aansluiting van pc’s of servers op het KNX-netwerk.
• KNX Security: Ondersteunt veilige communicatie in de IP-backbone en verhoogt de bescherming tegen onbevoegde toegang.
• Tot 8 tunneling-kanalen: Meerdere parallelle verbindingen voor ETS, visualisatie en service mogelijk.
• Flexibele IP-toewijzing: Toekenning van het IP-adres via DHCP of handmatig via ETS.
• Uitgebreide filtertabel: Optimaliseert het telegramverkeer in KNX-installaties met hoofdgroepen 0 tot 31.
• Telegrambuffer: Kan tot 150 telegrammen bufferen en ondersteunt zo een stabiele gegevensstroom.
• Busgevoed: Voeding direct via de KNX-bus, zonder extra spanningsbron.
• Compacte bouwvorm: Ideaal voor montage op DIN-rail TH35 in ruimtekritische verdeelkasten.
• Status en test: 3 status-leds en 2 drukknoppen vergemakkelijken controle en diagnose direct op het apparaat.
• KNXnet/IP-conform: Ondersteunt core, apparaatbeheer, tunneling en routing conform specificatie.

Intelligente IP-integratie voor efficiënte KNX-netwerken

• Snelle backbone: Verbindt meerdere KNX-lijnen via een IP-netwerk met hoge efficiëntie.
• Servicevriendelijk: ETS-toegang vanuit het netwerk zonder lokale directe verbinding met de bus.
• Geschikt voor visualisatie: Zeer geschikt voor servers, meldkamers of smart building-systemen met KNX IP-toegang.
• Veilige modernisering: Ideaal wanneer bestaande TP-segmenten in een beveiligde IP-structuur moeten worden geïntegreerd.
• Stabiele communicatie: Filters en buffergeheugen helpen bij een hoog telegramvolume in de dagelijkse projectpraktijk.
• Ruimtebesparende installatie: Slechts 1 modulebreedte breed en daardoor passend voor compacte verdelingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Merten KNX IP-router voor DIN-rail met tunneling- en routinginterface MTN6500-0103
EAN	3606489917845
Catalogus	Interface-media-gateway
Bussysteem	KNX TP en KNX IP
Functie	IP-router met tunneling- en routinginterface
Montagetype	DIN-rail TH35 volgens EN 60715
Breedte	1 module, ca. 18 mm
Aansluiting KNX	Busaansluitklem
Aansluiting LAN	RJ45-bus
IP-adressering	DHCP of handmatige configuratie via ETS
Tunneling-kanalen	tot 8
KNX Security	ja, activeerbaar in ETS
Filtertabel	uitgebreid, hoofdgroep 0 tot 31
Telegrambuffer	tot 150 telegrammen
Voeding	via KNX-bus
Statusweergave	3 leds
Bedieningselementen	2 geïntegreerde drukknoppen voor testdoeleinden
Beschermingsgraad	IP20
Protocolbasis	KNXnet/IP met core, apparaatbeheer, tunneling en routing
ETS-vereiste	ETS 5 of hoger

Praktische voordelen, ETS-tips en marktvergelijking voor moderne KNX IP-infrastructuren

In veeleisende KNX-projecten is een duidelijke scheiding en tegelijk snelle koppeling van lijnen vaak een centrale factor voor stabiliteit, diagnose en uitbreidingsreserve. Precies hier komt de router tot zijn recht. Hij verbindt klassieke TP-segmenten met een snelle IP-backbone en creëert daarmee een krachtige structuur voor eengezinswoning, kantoor, commercieel gebruik of functionele utiliteitsgebouwen. Bijzonder voordelig is de combinatie van veilige routing, meerdere tunneling-kanalen en een compacte bouwvorm voor de schakelkast.

• Ideaal als lijnkoppelaar via IP in middelgrote en grote KNX-installaties.
• Zeer geschikt voor gelijktijdige ETS-toegang door service, inbedrijfstelling of onderhoud.
• Nuttig bij de integratie van visualisatie, besturingstechniek of gebouwbeheertechniek.
• Zinvol voor projecten met focus op netwerkbeveiliging dankzij KNX Security-ondersteuning.
• Praktisch in bestaande installaties wanneer TP-structuren modern naar IP moeten worden uitgebreid.

Binnen de fabrikantomgeving positioneert dit model zich als compacte KNX IP-router met Security, routing en tunneling in één apparaat. Ten opzichte van pure KNX IP-interfaces ligt het duidelijke voordeel in de extra routerfunctie voor lijnkoppeling via LAN. Een eenvoudige IP-interface dient meestal alleen voor de ETS-verbinding of de communicatie van afzonderlijke clients, maar neemt geen volwaardige backbone-taak tussen lijnen over.

Wanneer in hetzelfde systeem alleen tijdelijke ETS-toegang voor één werkplek nodig is, volstaat vaak een eenvoudige KNX IP-interface. Moet een installatie echter netjes worden gesegmenteerd, via IP gekoppeld en tegelijk toekomstbestendig worden opgebouwd, dan is een IP-router duidelijk de krachtigere keuze. Voor grotere projecten met meerdere lijnen, servers of visualisaties is dit apparaat daarom meestal de beter passende oplossing.

Een KNX IP-interface van dezelfde fabrikant wordt vaak gebruikt in kleinere installaties of in servicegevallen, wanneer een notebook direct via het netwerk toegang moet krijgen tot de buslijn. De hier beschreven router gaat verder: hij vervult niet alleen de interfacefunctie, maar ook de lijnkoppeling via routing. Daarmee is hij bijzonder geschikt voor gestructureerde installaties met verdeelde gebieden, hoger dataverkeer en duidelijke netwerkgrenzen.

Ook bij beveiligingseisen biedt een router met KNX Security in de backbone duidelijke voordelen. Wie meerdere gebieden via IP verbindt, profiteert van meer bescherming en betere schaalbaarheid dan met een eenvoudige puntoplossing voor programmering.

Vergelijkbare KNX IP-routers zijn onder andere verkrijgbaar van MDT, ABB en Weinzierl. MDT staat vaak bekend om een zeer praktijkgerichte ETS-applicatie en brede verspreiding in de woningbouw. ABB richt zich vaak op commerciële en functionele projecten met een sterke merkpresentie in de gebouwtechniek. Weinzierl biedt in de KNX IP-omgeving talrijke gespecialiseerde oplossingen en is vaak populair bij integratoren met focus op netwerk en protocoldiepgang.

Belangrijke verschillen zitten meestal in de ETS-structuur, het aantal parallelle verbindingen, de mate van security, diagnosefuncties en de projectfocus. In principe blijft de KNX-basis compatibel, omdat gestandaardiseerde KNX-datamodellen worden gebruikt. Voor homogene installaties kan het toch zinvol zijn om routers en andere systeemapparaten uit dezelfde fabrikantomgeving te kiezen, om parametrering en service te vereenvoudigen.

Voor een nette inbedrijfstelling is het aan te bevelen om aan elk tunneling-kanaal een eigen individueel adres toe te wijzen en dit duidelijk naar gebruik te benoemen, bijvoorbeeld service, visualisatie, inbedrijfstelling of facility management. Dat zorgt voor overzicht en vermindert fouten bij latere uitbreidingen. In projecten met meerdere lijnen moet de topologie in ETS exact de werkelijke structuur volgen, zodat routing, filters en diagnose correct werken.

Een praktijkgericht voorbeeld is een kantoorgebouw met aparte lijnen per verdieping. De router koppelt deze lijnen via het IP-netwerk, terwijl een visualisatieserver parallel via een eigen tunneling-kanaal toegang heeft. Zo blijft de servicetoegang voor ETS vrij, zonder de lopende werking te verstoren. In hoogwaardige woningbouw kan één kanaal vast voor de visualisatie worden gereserveerd, een ander voor de integrator en een derde voor later onderhoud.

Voor security-projecten moet de activering in ETS vroeg in de planningsfase plaatsvinden. Daardoor kunnen adressen, deelnemers en communicatiepaden vanaf het begin passend worden gestructureerd. Daarnaast is het zinvol om groepsadressen logisch naar functie en lijn in te delen. Dat verbetert de leesbaarheid van het project en ondersteunt de werking van de filtertabel tijdens het gebruik.

Met deze router kiest u voor een krachtige en toekomstgerichte KNX IP-oplossing voor professionele gebouwautomatisering. Hij combineert hoge functionaliteit, compacte bouwvorm en moderne veiligheid tot een sterke eenheid voor veeleisende projecten. Of het nu gaat om nieuwbouw, modernisering of uitbreiding van bestaande KNX-structuren: dit apparaat creëert een betrouwbare verbinding tussen veldbus en IP-wereld en maakt uw installatie klaar voor efficiënte programmering, veilige communicatie en een stabiele systeemarchitectuur.
