SSR-koppelrelais met schroefklem bl – Optocoupler 2A 38.81.7.024.9024 – Finder – 8012823236513:

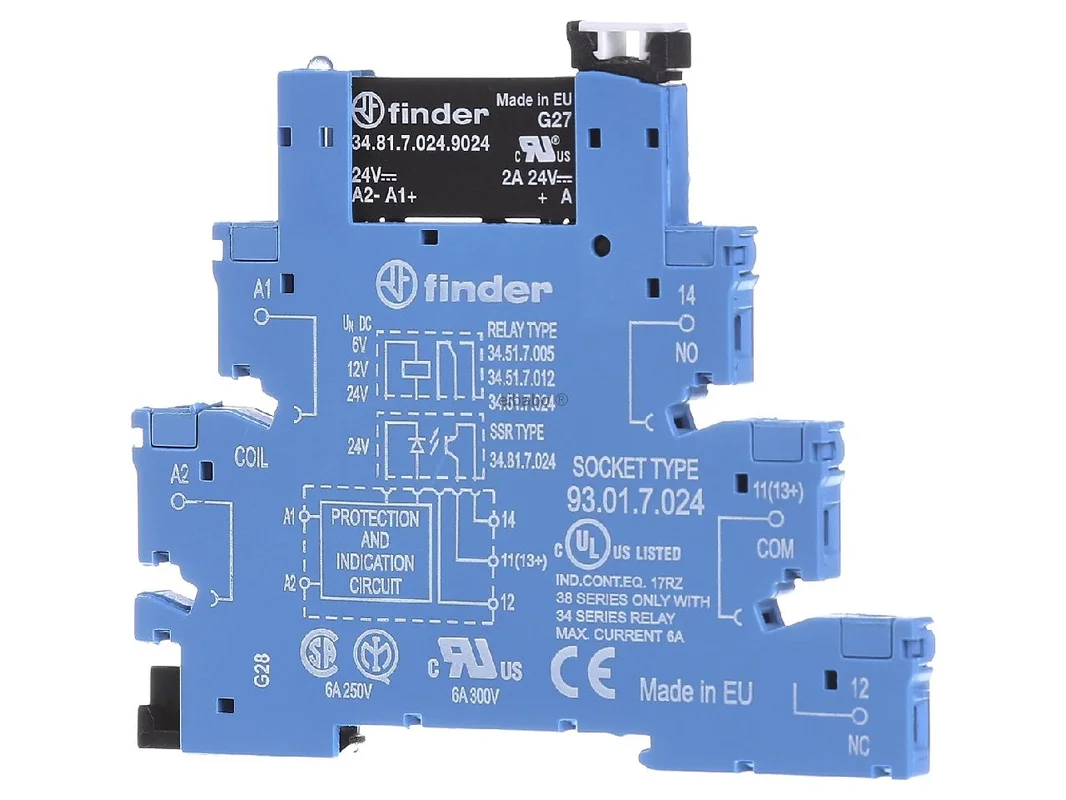

De Finder SSR-koppelrelaisinterface 1 maakcontact 24V DC schroefklem 38.81.7.024.9024 388170249024 is een slanke interface voor veilige signaalscheiding en het nauwkeurig schakelen van DC-belastingen. De module is ontwikkeld voor gebruik op de DIN-rail en is bijzonder geschikt voor PLC’s, besturingen en elektronisch systemen. De solid-state-techniek werkt geruisloos, slijtagearm en met hoge schakelsnelheid. Daardoor is het relais ideaal voor toepassingen waar stabiel schakelgedrag, compacte bouwvorm en eenvoudige bedrading gevraagd zijn.

SSR-koppelrelais voor DIN-rail, PLC en 24V-DC-besturingen

Door de combinatie van 24V-DC-stuurspanning, 1 maakcontact en schroefaansluitingen kan de interface snel en netjes in schakelkasten worden geïntegreerd. De geïntegreerde LED vergemakkelijkt de statuscontrole direct op de module. Bovendien zijn EMC-ontstoring en beschermingsfuncties al in de voet geïntegreerd. Dit bespaart bedradingswerk en verhoogt de bedrijfszekerheid in moderne automatiseringsomgevingen.

Producthighlights voordelen

• Solid-state-uitgang: Geruisloos schakelen zonder mechanische contacten.
• Hoge schakelsnelheid: Zeer geschikt voor snelle signaalwisselingen en frequente schakelcycli.
• 1 maakcontact: Duidelijke en praktijkgerichte schakelfunctie voor veel DC-toepassingen.
• 24V DC stuurspanning: Geschikt voor veel PLC- en stuurkringen.
• 6 A schakelstroom: Geschikt voor compacte belasting- en interfacetaken.
• Schroefklemmen: Veilige, servicevriendelijke en vaste bedrading.
• DIN-railmontage: Ruimtebesparend in de schakelkast te installeren.
• LED-indicatie: Snelle visuele controle van de schakeltoestand.
• Geïntegreerde EMC-ontstoring: Ondersteunt een storingsarme werking.
• Compacte breedte: Goed voor dichte inbouwsituaties in de automatisering.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Finder
Artikelnaam	Finder SSR-koppelrelaisinterface 1 maakcontact 24V DC schroefklem 38.81.7.024.9024 388170249024
Fabrikantartikelnummer	38.81.7.024.9024
Alternatief artikelnummer	388170249024
EAN	8012823236513
Catalogus	Optokoppelaars
Producttype	SSR-koppelrelaisinterface
Serie	Finder serie 38
Contacttype	1 maakcontact, SPST-NO
Stuurspanning	24 V DC
Schakelspanning	24 V DC
Schakelstroom	6 A
Uitgangstype	elektronisch, SSR
Aansluittype	schroefklem
Montagetype	DIN-rail 35 mm
LED-indicatie	ja
Ontstoring	EMC-ontstoring geïntegreerd
Beschermingsgraad	IP20
Bedrijfstemperatuur	-20 tot +55 °C
Breedte	ca. 6,2 mm
Bijzonderheden	hoge schakelsnelheid, lange elektrische levensduur, geruisloze werking

Voordelen, toepassingsprofiel en zinvolle alternatieven in de praktijk

In de dagelijkse praktijk van schakelkasten scoort deze interface met een duidelijke taak: hij koppelt stuursignalen betrouwbaar op een compacte, slijtagearme en goed controleerbare manier. Vooral bij PLC-uitgangen, elektronisch besturingen, meldkringen en snelle schakelfrequenties toont de SSR-techniek haar sterke punten. Vergeleken met klassieke elektromechanische koppelrelais ontstaan er geen contactdender, nauwelijks schakelgeluiden en duidelijk minder mechanische slijtage. Dat is een voordeel bij hoge schakelfrequentie of in geluidsgevoelige omgevingen.

Binnen de Finder serie 38 zijn er vergelijkbare interfacemodules met een afwijkende in- of uitgangsconfiguratie. Varianten met elektromechanisch relais zijn eerder geschikt wanneer potentiaalvrije contacten of een ander belastingprofiel centraal staan. SSR-varianten van deze serie zijn daarentegen meestal de betere keuze wanneer snel, stil en slijtagearm schakelen van DC-belastingen gevraagd is. Verschillen ontstaan afhankelijk van contactvorm, ingangsspanning, belastingstype en aansluitwijze. Voor planners en onderhoudstechnici is daarom vooral van belang of een DC-schakeltaak met 24V-besturing en compacte opbouw vereist is.

Als vergelijkbare oplossingen van andere fabrikanten worden in de praktijk vaak interfacemodules van Phoenix Contact, Weidmüller en Omron bekeken. Phoenix Contact biedt eveneens zeer slanke koppelmodules voor de DIN-rail, vaak met focus op systeembedrading en brede automatiseringsomgevingen. Weidmüller is sterk in modulaire rijgklem- en interfaceconcepten, wat in grotere schakelkasten voordelen kan bieden. Omron biedt compacte relais- en SSR-oplossingen met hoge geschiktheid voor de industrie, vaak met het oog op machinebouw en automatisering. Bij de keuze tellen vooral de passende ingangsspanning, het belastingstype DC, het gewenste schakelvermogen en de compatibiliteit met de aanwezige bedrading.

Toepassingsgebieden

• PLC-interfaces: Voor de veilige koppeling van stuur- en belastingskring.
• Schakelkastbouw: Goed voor compacte opbouwen op de DIN-rail.
• Machinebouw: Voor snelle en frequente schakelprocessen met DC-belastingen.
• Gebouwautomatisering: Voor stuur- en meldtaken in elektrische installaties.
• Elektronische systemen: Ideaal bij geruisloze en slijtagearme werking.

Compacte DIN-railinterface met LED, ontstoring en schroefaansluiting

Het compacte koppelrelais met SSR-uitgang is ontworpen voor de DIN-rail en beschikt over schroefaansluitingen voor een vaste, servicevriendelijke bedrading. De uitvoering met 1 maakcontact is ontworpen voor 6 A bij 24 V DC en wordt aangestuurd met een spoelspanning van 24 V DC. Voor meer bedieningscomfort en snelle diagnose is de LED-indicatie direct in de voet geïntegreerd. Ook ondersteunt de geïntegreerde EMC-ontstoring een stabiele werking in veeleisende besturingsomgevingen. Daarmee is de module een doordachte oplossing voor compacte, snelle en nette DC-schakeltaken in industriële omgevingen.
