Description

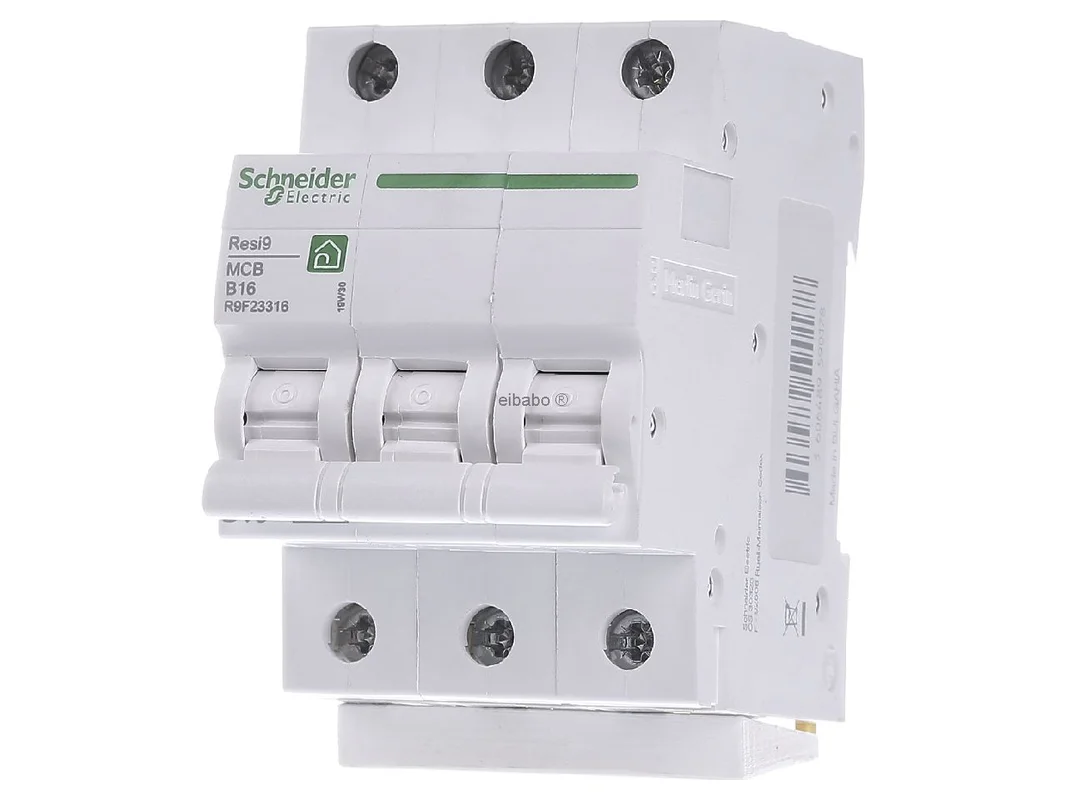

Stroomonderbreker 3P,16A,B – Miniatuurstroomonderbreker 3-polig B16A R9F23316 – Schneider Electric – 3606489590178:

De Schneider Electric installatieautomaat R9F23316 is een sterke keuze voor de bescherming van stroomkringen in woningbouw en kleiner utiliteitsgebouwen. Als 3-polige installatieautomaat met 16 A nominale stroom, B-karakteristiek en 6 kA schakelvermogen beschermt hij leidingen veilig tegen overbelasting en kortsluiting. De Resi9-serie staat daarbij voor een duidelijke montage, hoge praktijkgerichtheid en een degelijke uitvoering voor moderne verdeelinrichtingen.

Efficiënte leidingbeveiliging voor drie fasen met Schneider Electric installatieautomaat 3-pin 16A B-karakteristiek 6kA R9F23316

Het apparaat is ontworpen voor AC-netten en is ideaal geschikt voor typische stroomkringen met eerder lage inschakelstromen. De B-karakteristiek past zeer goed bij licht- en wandcontactdooskringen evenals bij veel algemene installaties in het gebouw. Dankzij de 3-polige uitvoering kunnen meerfasige afgaande groepen compact en volgens de norm worden beveiligd. Voor gebruik in verdeelinrichtingen biedt het model een eenvoudige DIN-rail montage en een praktijkgerichte aansluitzijde.

Producthighlights voordelen

• 3-polige uitvoering: Optimaal voor meerfasige stroomkringen in de gebouwinstallatie.
• 16 A nominale stroom: Geschikt voor veel standaardtoepassingen in woningbouw en utiliteitsbouw.
• B-karakteristiek: Zeer goed voor stroomkringen met laag inschakelpieken.
• 6 kA afschakelvermogen: Betrouwbare bescherming bij kortsluiting volgens IEC/EN 60898-1.
• Resi9 systeem: Voor moderne installaties met een duidelijke, nette integratie in de verdeler.
• Dubbele functieklem: Geschikt voor kabels en vorkkamrail aan de onderzijde.
• Snelschakelmechanisme: Voor slijtarm schakelen, grotendeels onafhankelijk van het bedieningsgedrag.
• DIN-rail bevestiging: Aan de achterzijde liggend element aan de onderzijde voor een vlotte montage.
• Energiebegrenzingsklasse 3: Ondersteunt een doeltreffende bescherming in geval van storing.
• Normconforme scheiding: Geschikt voor scheiding conform IEC/EN 60898-1.

Technische gegevens in één oogopslag

Sterke punten in gebruik, varianten binnen het Resi9 systeem en zinvolle alternatieven

De Schneider Electric installatieautomaat 3-pin 16A B-karakteristiek 6kA R9F23316 scoort in de praktijk met een zeer evenwichtige combinatie van bescherming, montagecomfort en systeempassing. De dubbele functieklem vergemakkelijkt de aansluiting van geleiders en het gebruik van een vorkkamrail. Dat bespaart tijd in de verdeler en ondersteunt een nette opbouw. Het snelschakelmechanisme zorgt bovendien voor een constant schakelgedrag en kan de contactslijtage tijdens bedrijf verminderen.

Binnen de fabrikant is vooral de vergelijking met de C-karakteristiek interessant. Een nabijgelegen model is de Resi9 R9F24316 met 3 polen, 16 A en 6 kA, echter met C-karakteristiek. Dit apparaat is eerder geschikt voor stroomkringen met hogere inschakelstromen, bijvoorbeeld bij bepaalde motoren of inductieve belastingen. Het hier beschreven B-type is daarentegen meestal de betere keuze voor klassieke licht- en wandcontactdooskringen. Wie daarnaast aardlekbeveiliging in één apparaat wenst, kiest binnen de Schneider-omgeving eerder voor gecombineerde aardlek-/installatieautomaatoplossingen uit de Resi9-serie. Deze worden anders toegepast, omdat ze naast overbelasting en kortsluiting ook foutstromen detecteren.

Ook ander gerenommeerde fabrikanten bieden vergelijkbare apparaten aan. Vergelijkbaar zijn bijvoorbeeld ABB S203-B16, Siemens 5SL6316-7 en Hager MBN316. Deze modellen vervullen vergelijkbare basistaken als 3-polige installatieautomaten met 16 A en B-karakteristiek. Verschillen tonen zich meestal bij klemtechniek, systeemtoebehoren, het ontwerp van de schakelstand en de integratie in de betreft verdeelwereld van de fabrikant. Voor de beste compatibiliteit met kamrails, afdekkingen en verdere systeemtoebehoren is in de regel een apparaat uit dezelfde serie als de rest van de verdeelopbouw zinvol.

Montage, beschermingsfunctie en praktijkgerichte details voor de installatie

De 3-polige installatieautomaat uit de Resi9-serie werd ontwikkeld voor een eenvoudige integratie in verdeelinrichtingen. Hij beschermt leidingen betrouwbaar tegen overbelasting en kortsluiting en is geschikt voor scheiding volgens IEC/EN 60898-1. Door het aan de achterzijde liggende bevestigingselement aan de onderzijde kan het apparaat goed op de DIN-rail worden bevestigd of losgemaakt. De kleurtint in RAL 9003 past bovendien harmonieus in moderne verdeelinrichtingen.

Bijzonder nuttig is de combinatie van robuuste schakeltechniek en een praktijkgerichte aansluitoplossing. De dubbele functieklem neemt kabels evenals een vorkkamrail op en ondersteunt zo een geordende opbouw in de schakelkast of het verdeelveld. Daarmee is het model zeer goed geschikt voor installaties waarbij overzicht, tijdsbesparing en betrouwbare leidingbeveiliging centraal staan.
