Description

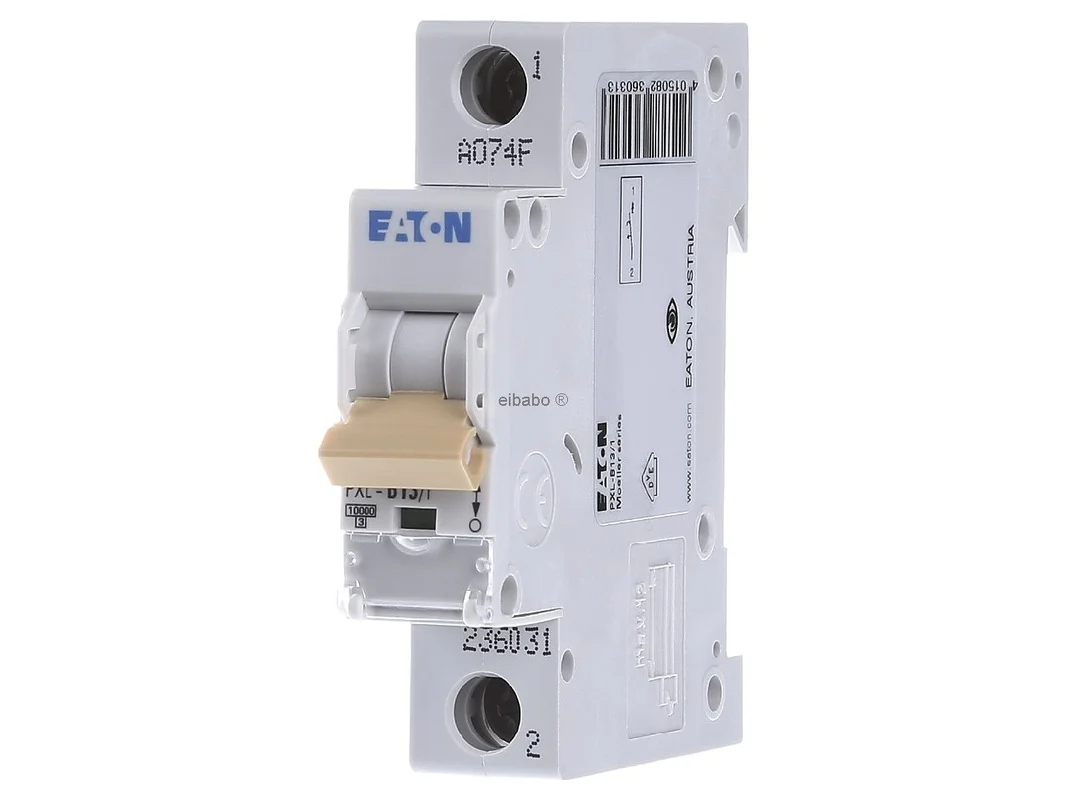

Stroomonderbreker met label B 13A, 1p – Miniatuur stroomonderbreker 1-polig B13A PXL-B13/1 – Eaton – 236031 – 4015082360313:

De Eaton installatieautomaat PXL-B13/1 236031 is een compacte zekeringautomaat voor de betrouwbare bescherming van stroomkringen in woongebouwen en utiliteitsbouw. Met 1-polige uitvoering, B-karakteristiek en 13 A nominale stroom is het model bijzonder geschikt voor typische licht- en stopcontactkringen met gedefinieerd inschakelgedrag. Het geïntegreerde beschriftingsveld vergemakkelijkt een duidelijke toewijzing in de verdeler en ondersteunt een nette, servicevriendelijke installatie.

Veilige leidingbeveiliging voor woongebied en utiliteitsbouw

Deze installatieautomaat uit de Eaton-serie PXL is ontworpen voor rij-inbouw op de DIN-rail en biedt een nominaal schakelvermogen van 10 kA volgens IEC/EN 60898-1. Daardoor is hij een sterke keuze voor moderne verdelers met hoge eisen aan veiligheid en bedrijfsduidelijkheid. De B-karakteristiek reageert snel en passend bij gebruikelijke toepassingen, wat hem ideaal maakt voor stroomkringen met lage inschakelstromen.

Producthighlights voordelen

• Nauwkeurige leidingbeveiliging: Beschermt leidingen veilig tegen overbelasting en kortsluiting.
• B-karakteristiek: Zeer geschikt voor klassieke stroomkringen in woningbouw en industrie.
• 13 A nominale stroom: Passend voor veel standaardtoepassingen in de verdelerbouw.
• 1-polige uitvoering: Ideaal voor afzonderlijke AC-stroomkringen.
• 10 kA schakelvermogen: Hoge veiligheidsreserve volgens IEC/EN 60898-1.
• Beschriftingsveld: Vereenvoudigt markering, toewijzing en onderhoud.
• Rij-inbouw op DIN-rail: Snelle en nette montage in de verdeler.
• Echte contactstandindicator: De schakeltoestand is duidelijk herkenbaar.
• Hulpinrichtingen mogelijk: Flexibel voor uitgebreide toepassingen in de systeemopbouw.
• Kleurgecodeerde schakelhendel: Ondersteunt de snelle herkenning van de nominale stroom.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Eaton installatieautomaat B-karakteristiek 13A 1-polig met beschriftingsveld PXL-B13/1 236031
Artikelnummer fabrikant	236031
EAN	4015082360313
Catalogus	Installatieautomaat
Serie	PXL / xPole
Producttype	Installatieautomaat
Aantal polen	1
Aantal beveiligde polen	1
Uitschakelkarakteristiek	B
Nominale stroom	13 A
Nominale spanning	230 V
Spanningstype	AC
Frequentie	50 tot 60 Hz
Nominaal schakelvermogen	10 kA volgens IEC/EN 60898-1
Nominale isolatiespanning Ui	440 V
Nominale impulsweerstand Uimp	4 kV
Breedte in module-eenheden	1
Inbouwdiepte	70,5 mm
Montagewijze	DIN-rail / rij-inbouw
Aansluitbare geleiderdoorsnede eendraads	1 tot 25 mm²
Aansluitbare geleiderdoorsnede meerdradig	1 tot 25 mm²
Omgevingstemperatuur tijdens bedrijf	-25 tot +55 °C
Vervuilingsgraad	2
Hulpinrichtingen mogelijk	Ja
Bijzonderheden	Beschriftingsveld, contactstandindicator, kleurgecodeerde schakelhendel

Toepassing, systeemvoordelen en passende alternatieven

In de praktijk toont de installatieautomaat zijn sterke punten vooral in eindgroepen van woonhuizen, kantoren, kleine bedrijfseenheden en functionele nevenruimten. De B-karakteristiek is afgestemd op stroomkringen met gematigde inschakelstromen en is daarmee vaak de passende keuze voor verlichting, algemene stopcontactkringen en veel gebruikelijke verbruikers zonder hoge aanlooppieken.

• Duidelijke toewijzing in de verdeler: Het beschriftingsveld ondersteunt een nette aanduiding van elke stroomkring.
• Hoge geschiktheid voor dagelijks gebruik: Geschikt voor woningbouw, utiliteitsbouw en veel standaardinstallaties.
• Systeemgerichte montage: De bouwvorm is afgestemd op klassieke inbouw in verdelers.
• Servicevriendelijk: Zichtbare schakeltoestand vereenvoudigt controle en foutopsporing.

In directe vergelijking binnen de fabrikant is een Eaton PXL met C-karakteristiek eerder geschikt voor stroomkringen met hogere inschakelstromen, bijvoorbeeld bij motoren, transformatoren of bepaalde technische apparaten. Een model met dezelfde serie, maar hogere nominale stroom kan zinvol zijn wanneer de dimensionering van de stroomkring dit vereist. Varianten met meerdere polen zijn passend wanneer meerfasige stroomkringen of een gezamenlijke uitschakeling nodig zijn. Daardoor kan de PXL-serie doelgericht op de betreffende toepassing worden afgestemd.

Tot vergelijkbare producten van andere gerenommeerde fabrikanten behoren bijvoorbeeld installatieautomaten uit de series ABB S200, Hager MBN of Siemens SENTRON 5SY. Deze producten dekken vergelijkbare taken op het gebied van leidingbeveiliging, maar verschillen per serie bijvoorbeeld in toebehoren, markeringsconcept, bouwvormdetails of systeemkoppeling. Bij de keuze zijn vooral schakelvermogen, karakteristiek, aantal polen en de compatibiliteit met het bestaande verdelerconcept belangrijk.

Geoptimaliseerde productinfo voor planning en keuze

De 1-polige installatieautomaat van de serie PXL is ontworpen voor schakelapparaten in de woningbouw en voor commerciële toepassingen. Met B-karakteristiek, 13 A nominale stroom en 10 kA schakelvermogen volgens IEC/EN 60898-1 voldoet hij aan belangrijke eisen voor een moderne zekeringautomaat in de verdelerbouw. Dat maakt hem tot een passende oplossing wanneer betrouwbare leidingbeveiliging, normconforme dimensionering en een goed leesbare markering gevraagd zijn.

Deze installatieautomaat is een doordachte keuze voor iedereen die een veilige, duidelijk beschrijfbare en praktijkgerichte oplossing zoekt voor typische stroomkringen in de woningbouw en in een commerciële omgeving.
