Description

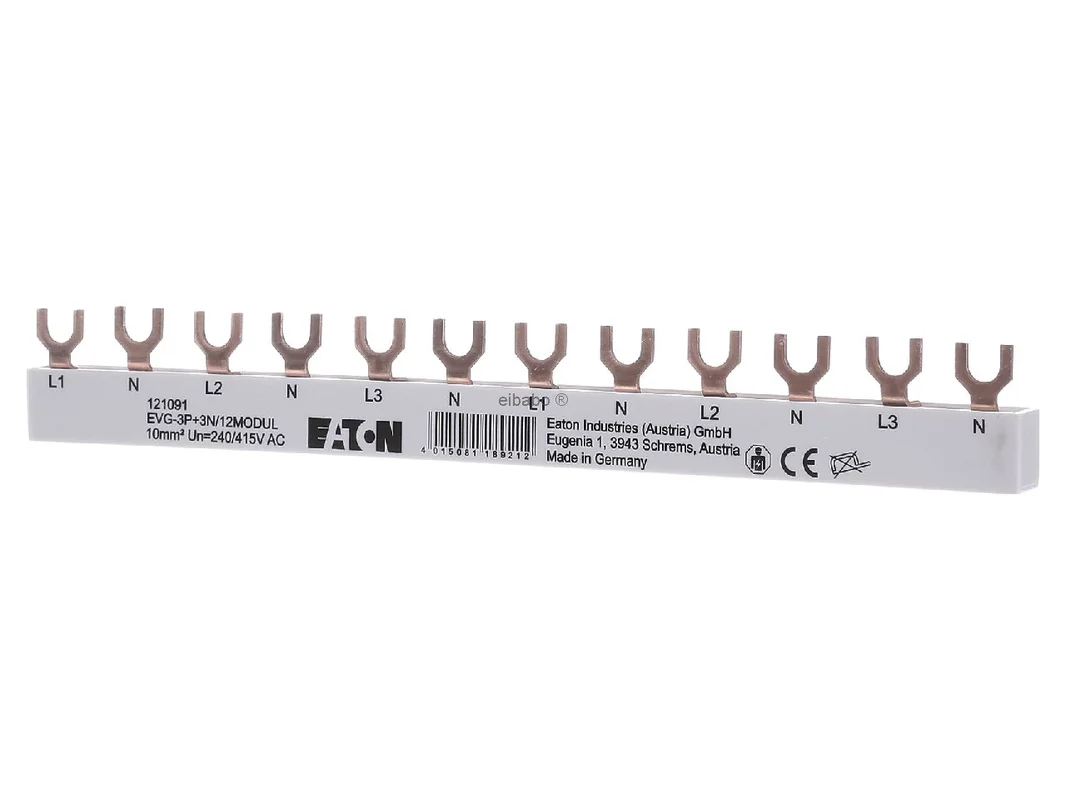

Stroomrail Euro-Vario 63A – Fasebusbar 4-polig 10 mm² 210 mm EVG-3P+3N/12MODUL – Eaton – 121091 – 4015081189212:

De Eaton verzamelrail Euro-Vario 63A 3-polig+N is een veilige en tijdbesparende oplossing voor de invoeding in installatieverdelers. Als geïsoleerde faserail met vorkaansluiting ondersteunt hij een nette bedrading, vermindert hij de montage-inspanning en is hij ontworpen voor toepassingen met nulleider. Het model EVG-3P+3N/12MODUL is geschikt voor compacte verdeleropbouwen met hoge bedrijfszekerheid en een duidelijke structuur.

Eaton verzamelrail Euro-Vario 63A voor efficiënte energieverdeling in de verdeler

De faserail werd ontwikkeld voor professioneel gebruik in laagspanningsverdelingen. Met 63 A nominale continue stroom, 4-polige uitvoering en geïsoleerde opbouw biedt hij een praktische basis voor een overzichtelijke en normconforme bedrading. De vorkaansluiting vergemakkelijkt de aansluiting van passende apparaten in de installatieverdeler en zorgt voor een snelle, nette montage.

Producthighlights voordelen

• Euro-Vario systeem: Geschikt voor veel typische toepassingen in installatieverdelers.
• 3-polig+N opbouw: Ideaal voor stroomkringen met drie fasen en nulleider.
• Nominale continue stroom 63 A: Ontworpen voor krachtige verdelingen in gebouwen.
• Geïsoleerde uitvoering: Verhoogt de veiligheid bij inbouw en gebruik.
• Vorkaansluiting: Vergemakkelijkt de contactmaking van geschikte inbouwapparaten.
• Nette bedrading: Ondersteunt een opgeruimde en duidelijke verdeleropbouw.
• Hoge spanningsbestendigheid: Voor toepassingen tot 415 V nominale bedrijfsspanning.
• Montagevoordeel: De opbouw helpt de montagetijd aanzienlijk te verkorten.
• Geminimaliseerde overslagen: Het ontwerp is gericht op een veilige werking.
• Eindkappen niet vereist: Vereenvoudigt planning en inbouw in de praktijk van alledag.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Eaton verzamelrail Euro-Vario 63A 3-polig+N faserail voor installatieverdelers EVG-3P+3N/12MODUL 121091
Fabrikantartikelnummer	121091
EAN	4015081189212
ETIM-catalogus	EC000215 Faserail
Producttype	Verzamelrail / faserail
Model	EVG-3P+3N/12MODUL
Aantal fasen	4
Aantal polen	4
Geschikt voor N-leider	ja
Geschikt voor apparaten met hulpschakelaar	nee
Breedte in module-eenheden	12
Lengte	211 mm
Doorsnede	10 mm²
Nominale continue stroom Iu	63 A
Max. nominale bedrijfsspanning Ue	415 V
Nominale stootspanning	4 kV
Voorwaardelijke nominale kortsluitstroom Iq	25 kA
Nominale kortstondige stroombestendigheid Icw	0 kA
Aansluittype	Vork
Geïsoleerd	ja
Op maat af te snijden	nee
Kleur	overig

Montagevoordelen, systeemtoepassing en afbakening ten opzichte van vergelijkbare faserails

Deze uitvoering is ontworpen voor een snelle en veilige montage in de installatieverdeler. Ten opzichte van eenvoudige railconcepten biedt hij een geïsoleerde bouwvorm, een praktische vorkaansluiting en geschiktheid voor toepassingen met nulleider. Dat vermindert de bedradingsinspanning en zorgt voor een duidelijke structuur in het verdelerveld.

• Snellere montage: De opbouw kan de tijdsbehoefte bij de installatie duidelijk verlagen.
• Meer veiligheid: Geminimaliseerde overslagen ondersteunen een veilig gebruik in de verdeler.
• Minder toebehoren: Eindkappen zijn bij deze oplossing niet vereist.
• Duidelijke toepassing: Bijzonder zinvol bij 3-fasige verdelingen met N-leider.
• Geordende contactgeleiding: Vorkcontacten vergemakkelijken de nette aansluiting van passende apparaten.

Binnen het Eaton-programma onderscheidt deze variant zich vooral door de configuratie 3-polig+N bij 12 module-eenheden. Vergeleken met een 1-fasige Euro-Vario rail zoals EVG-1PHAS/12MODUL is hij bedoeld voor meerfasige toepassingen in de verdeler. Ten opzichte van een 3-fasige uitvoering zonder N-leider zoals EVG-3PHAS/12MODUL biedt hij bovendien de aansluiting voor de nulleider. Vergeleken met een 4-polige variant zoals EVG-4PHAS/12MODUL ligt de focus op typische toepassingen met 3 fasen plus N, wat in veel installatieverdelers praktisch is.

Bij andere gerenommeerde fabrikanten zijn vergelijkbare faserails verkrijgbaar van Hager, ABB of Siemens. Deze producten kunnen afhankelijk van de serie andere contactvormen, andere apparaat-afstanden of afwijkende systeemcompatibiliteit hebben. Vooral bij de combinatie met installatieautomaten en aardlekschakelaars moet daarom worden gelet op het betreffende railsysteem, de poolindeling en de vrijgave voor de gebruikte apparaten.

Toepassingsgebieden

• Installatieverdelers: Voor een compacte en nette energieverdeling in het verdelerveld.
• Gebouwtechniek: Geschikt voor woningbouw, utiliteitsbouw en kleinere bedrijfseenheden.
• Meerfasige stroomkringen: Geschikt voor toepassingen met drie fasen en nulleider.
• Modernisering: Zinvol bij de herziening van bestaande verdelerstructuren.
• Nieuwbouw: Ondersteunt een professionele en tijdbesparende opbouw van nieuwe verdelingen.

De Eaton verzamelrail Euro-Vario 63A 3-polig+N is een doordachte keuze voor professionele gebruikers die inzetten op veilige contactmaking, duidelijke bedrading en hoge efficiëntie in de installatieverdeler.

Efficiënte montage met veilige opbouw en merkbaar praktisch nut

In de praktijk scoort de rail met een opbouw die overslagen minimaliseert en daarmee de bedrijfszekerheid in de verdeler ondersteunt. Een ander voordeel is het wegvallen van eindkappen, wat de installatie vereenvoudigt en de materiaalbehoefte kan verlagen. Vooral in het professionele dagelijkse werk is de mogelijke tijdsbesparing van circa 30% bij de montage een relevante meerwaarde. Daardoor is de oplossing niet alleen geschikt voor een technisch nette invoeding, maar ook voor economische en tijdkritische projecten.
