Description

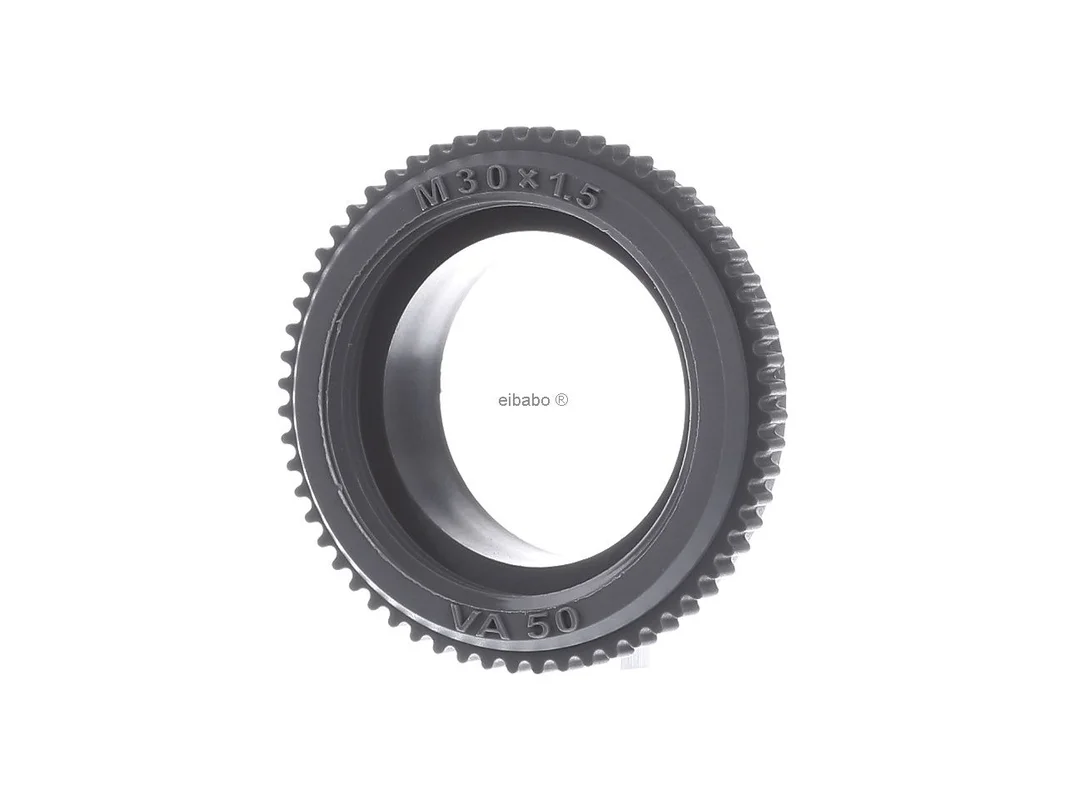

Thermo-electrisch. Aandrijvingsventieladapter – KNX-accessoire VA/Z 50.1 – ABB – 2CDG120010R0011 – 4016779653206:

De ABB thermo-elektrische aandrijving met ventieladapter voor verwarmingsregeling VA/Z 50.1 2CDG120010R0011 is een nauwkeurig passend accessoire voor de nette integratie van thermo-elektrische aandrijvingen in moderne verwarmingssystemen. De adapter dient voor de aanpassing van de ABB aandrijvingen TSA/K 230.1 en TSA/K 24.1 op geselecteerde ventielkoppen en toepassingen in de verwarmingscircuitverdeler. Zo ontstaat een veilige, precieze en praktijkgerichte verbinding tussen aandrijving en ventiel.

Nauwkeurige aanpassing voor betrouwbare verwarmingsregeling

In het dagelijks gebruik telt bij de individuele ruimteregeling elk detail. Deze ventieladapter is ontwikkeld om de montage van compatibele ABB aandrijvingen op passende ventielen eenvoudig en functioneel betrouwbaar uit te voeren. Het accessoire ondersteunt een stabiele mechanische koppeling en draagt ertoe bij de regelkwaliteit in verwarmingscircuits, verdelers en gezoneerde verwarmingsinstallaties te waarborgen. Daarmee is de oplossing ideaal voor woningbouw, utiliteitsbouw en renovatie.

Producthighlights voordelen

• Nauwkeurig passende functie: Ontwikkeld voor de aanpassing van de thermo-elektrische aandrijvingen TSA/K 230.1 en TSA/K 24.1.
• Gerichte compatibiliteit: Geschikt voor geselecteerde ventielen van Honeywell, Reich, Cazzaniga, Landis+Gyr en MNG.
• Nette integratie: Ideaal voor ventielkoppen en toepassingen in de verwarmingscircuitverdeler.
• Meer efficiëntie bij de montage: Vergemakkelijkt de vakkundige verbinding van ventiel en aandrijving.
• Systeemconform: Passend voor ABB oplossingen rondom KNX en Busch-free@home®.
• Betrouwbare werking: Ondersteunt een stabiele basis voor een nauwkeurige verwarmingsregeling.
• Ideaal voor modernisering: Zinvol accessoire bij ombouw, vervanging en retrofit.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB thermo-elektrische aandrijving met ventieladapter voor verwarmingsregeling VA/Z 50.1 2CDG120010R0011
EAN	4016779653206
Fabrikant	ABB
Catalogus	Accessoires
Type	VA/Z 50.1
Artikelnummer	2CDG120010R0011
Producttype	Ventieladapter
Schroefdraad	M 30 x 1,5
Compatibele aandrijvingen	ABB TSA/K 230.1 en TSA/K 24.1
Geschikt voor ventielen van	Honeywell, Reich, Cazzaniga, Landis+Gyr, MNG
Toepassingsgebied	Ventielkoppen en verwarmingscircuitverdelers
Systeemomgeving	KNX, Busch-free@home®

Compatibele ventielaansluiting voor nette regeltechniek

De adapter is de juiste keuze wanneer ABB aandrijvingen in een verwarmingsinstallatie met passende ventielen van andere fabrikanten moeten worden verbonden. Juist in gemengde installaties met verschillende ventielfabrikaten zorgt het accessoire voor een duidelijke interface. Dat vereenvoudigt planning, vervanging en service. Vooral in verwarmingscircuitverdelers met veel zones betaalt een exact passende adapteroplossing zich uit door een rustige en betrouwbare regeling.

• Maakt het gebruik van compatibele ABB aandrijvingen op geselecteerde ventielen van andere fabrikaten mogelijk.
• Ondersteunt een nauwkeurige krachtoverbrenging tussen aandrijving en ventiel.
• Helpt bij de uniformering in verwarmingscircuitverdelers met meerdere regelzones.
• Vermindert montagefouten door duidelijk gedefinieerde toewijzing van ventiel en aandrijving.
• Ideaal voor projecten met KNX- of Busch-free@home®-gebaseerde ruimteregeling.

Binnen de ABB-serie voor thermo-elektrische aandrijvingen is de VA/Z 50.1 ontworpen voor andere ventielfabrikaten dan bijvoorbeeld de VA/Z 10.1, VA/Z 78.1 of VA/Z 80.1. Het wezenlijke verschil ligt niet in de regelwijze, maar in de mechanische pasvorm op de betreffende ventielaansluiting. Wie al met TSA/K 230.1 of TSA/K 24.1 werkt, kiest de adapter daarom op basis van ventieltype en fabrikant van het aanwezige verwarmingssysteem.

De VA/Z 10.1 wordt doorgaans voor andere ventielseries gebruikt dan de VA/Z 50.1. De VA/Z 78.1 staat bekend voor Danfoss RA-toepassingen, terwijl de VA/Z 80.1 is ontworpen voor andere afwijkende ventielvormen. Daarmee is de VA/Z 50.1 de passende oplossing wanneer ventielen van Honeywell, Reich, Cazzaniga, Landis+Gyr of MNG moeten worden geïntegreerd.

In de praktijk onderscheiden de ABB adapters zich vooral door hun doelventielen. De functie in het systeem blijft gelijk: de adapter creëert de mechanische verbinding tussen aandrijving en ventiel. Voor installateurs betekent dat een hoge flexibiliteit bij renovatie en vervanging. In nieuwbouw met uniforme ventieltechniek kan de keuze vroeg worden vastgelegd. In bestaande installaties is een nauwkeurige controle van de ventielkop vóór de selectie bijzonder belangrijk.

Ook fabrikanten zoals Siemens, Danfoss of Honeywell Home bieden adapteroplossingen voor thermo-elektrische aandrijvingen en verwarmingscircuitverdelers aan. Het belangrijkste verschil ligt meestal in de afstemming op het betreffende ventielprogramma en in de vorm van de aansluiting. Een directe vervanging is daarom alleen zinvol als schroefdraad, slag en ventielgeometrie daadwerkelijk overeenkomen.

Bij Danfoss ligt de focus vaak op speciale systemen zoals RA, die niet met elke standaardadapter worden afgedekt. Siemens en Honeywell Home bieden eveneens fabrikant-specifieke adapters of afgestemde ventielcombinaties aan. De ABB adapter is vooral interessant wanneer in het project al ABB TSA/K aandrijvingen zijn toegepast en de aanwezige ventielen compatibel zijn met de VA/Z 50.1.

Aangezien het hier om een ventieladapter gaat, vindt er geen eigen ETS-parameterisering plaats op het accessoire zelf. De programmering vindt plaats in de bijbehorende ruimteregelaar, verwarmingsactor of in de logica van het KNX-systeem. In de praktijk is de adapter echter doorslaggevend, zodat de via ETS gedefinieerde regelstrategie correct op het ventiel wordt uitgevoerd.

Een typisch voorbeeld is de individuele ruimteregeling met KNX-ruimtecontroller en ABB TSA/K aandrijving. In ETS worden setpoint, bedrijfsmodus en tijdprogramma’s per ruimte aangemaakt. De ventieladapter zorgt ervoor dat de aandrijving het passende ventiel mechanisch correct bedient. Zo grijpen comfortbedrijf in de ochtend, verlaagde werking overdag en nachtmodus zonder onnodige regelafwijking in elkaar.

Een ander praktijkvoorbeeld is de toepassing in de verwarmingscircuitverdeler van een vloerverwarming. In ETS worden de groepsadressen per ruimte of zone ingedeeld, bijvoorbeeld wonen, slapen en badkamer. De regelaar stuurt de stuurcommando’s naar de aandrijving, terwijl de adapter de nette verbinding met het passende ventiel tot stand brengt. Voor stabiele resultaten wordt een duidelijke benaming van de kanalen en een nette documentatie van de ingebouwde ventieltypen aanbevolen.

Met deze accessoireoplossing kiest u voor een doordachte verbinding van ABB aandrijving en compatibel ventiel. Dat zorgt voor een veilige montagebasis, ondersteunt de exacte warmteafgifte en vergemakkelijkt de integratie in moderne verwarmingsconcepten. Wie bij de verwarmingsregeling let op systeemtrouw, duidelijke compatibiliteit en professionele uitvoering, maakt met deze adapter een praktijkgerichte keuze.
