TT/TN-S gecombineerde afleider OVR ZP+ 3N,7.5kA – Gecombineerde afleider voor voedingssystemen OV… – ABB – 2CTB815799R2800 – 3660308528094:

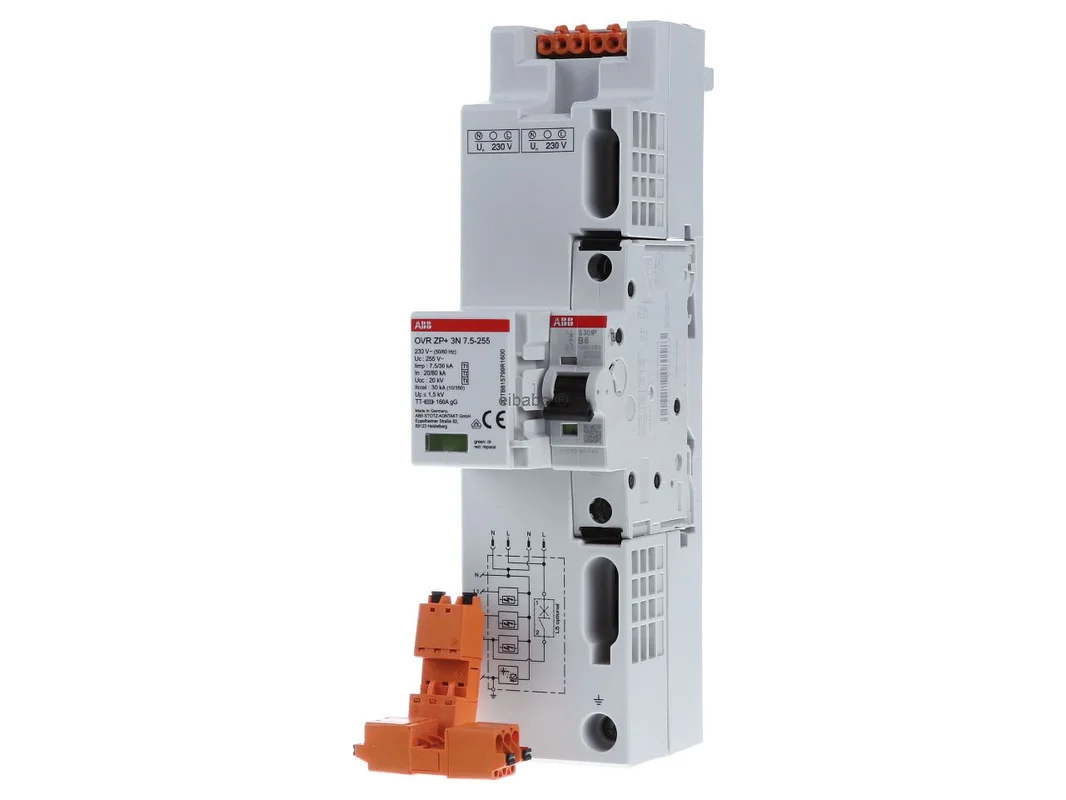

De ABB combinatie-afleider type 1+2+3 4-pin met installatieautomaat OVR ZP+3N7.5-255MCB6 is een compacte beveiligingsoplossing voor moderne meterplaatsen en energieverdelingen. Het apparaat verenigt bliksemstroom-, overspannings- en eindapparaatbeveiliging in één eenheid en ondersteunt zo de bescherming van gevoelige elektrisch installaties tegen transiënte spanningspieken. Dankzij de 4-polige uitvoering, geïntegreerde functie-indicatie en gereedschapsloze montage op het 40 mm railsysteem is dit ABB overspanningsbeveiligingsapparaat bijzonder geschikt voor normconforme installaties op het gebied van RfZ en APZ.

ABB OVR ZP+3N7.5-255MCB6 voor veilige overspanningsbeveiliging op de meterplaats

De uitvoering voor TT- en TN-S-netten is ontworpen voor gebruik in gebouwen zonder uitwendige bliksembeveiliging. De combinatie-afleider beschermt de elektrisch installatie volgens de eisen van DIN VDE 0100-443 en ondersteunt tegelijk de toepassing van de toepassingsregel VDE-AR-N 4100. Door de overstroombeveiligde spanningsaftakking via de geïntegreerde B6A installatieautomaat ontstaat een nette, praktijkgerichte oplossing voor inbouw in de voor-meter- of aansluitruimte.

Producthighlights voordelen

• Combinatiebeveiliging in één apparaat: Type 1+2+3 voor meertrapsbeveiliging tegen bliksemstroom en overspanning.
• 4-polige uitvoering: Geschikt voor driefasige netten met nulleider.
• Geschikt voor TT en TN-S: Flexibel inzetbaar in gangbare netvormen.
• Gereedschapsloze montage: Snelle installatie op het 40 mm railsysteem.
• Met functie-indicatie: De status van de afleider is direct op het apparaat afleesbaar.
• Geïntegreerde installatieautomaat: Overstroombeveiligde spanningsaftakking voor L en N.
• Ontworpen voor RfZ en APZ: Ideaal voor moderne meterplaatsen volgens actuele regelgeving.
• Normconforme toepassing: Ondersteunt de eisen uit VDE-AR-N 4100 en DIN VDE 0100-443.
• Compacte systeemoplossing: Vermindert de bedradingsinspanning en vergemakkelijkt de planning.
• Geschikt voor gevoelige techniek: Helpt bij de bescherming van besturing, communicatie en huisinstallatie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Artikelnaam	OVR ZP+3N7.5-255MCB6
Artikelnummer fabrikant	2CTB815799R2800
EAN	3660308528094
Catalogus	Combinatie-afleider energietechniek
Producttype	Combinatie-afleider type 1+2+3
Aantal polen	4-polig
Netstelsel	TT, TN-S
Bliksemstootstroom Imp	7,5 kA
Hoogste continue spanning AC	255 V
Nominale spanning AC	230 V
Beschermingsniveau	1,5 kV
Montagewijze	gereedschapsloos op 40 mm verzamelrail
Statusindicatie	Functie-indicatie op het apparaat
Beveiligingsorgaan	met installatieautomaat B6A, 25 kA
Toepassingsgebied	Meterplaats, RfZ, APZ, gebouwen zonder uitwendige bliksembeveiliging
Normreferentie	VDE-AR-N 4100, DIN VDE 0100-443

Praktische voordelen, toepassingsprofiel en afbakening ten opzichte van vergelijkbare oplossingen

De ABB combinatie-afleider komt vooral tot zijn recht waar normconforme overspanningsbeveiliging direct op de meterplaats vereist is. De combinatie van type 1, type 2 en type 3 verminderd de planningsinspanning, omdat slechts één afgestemde beveiligingsoplossing wordt ingebouwd. Dat is vooral voordelig bij nieuwbouw, renovatie van meterplaatsen en bij installaties met gevoelige gebouwtechniek.

• Direct bedoeld voor de meterplaats: Geoptimaliseerd voor RfZ en APZ volgens actuele regelpraktijk.
• Tijdbesparende installatie: De gereedschapsloze montage op 40 mm verzamelrail versnelt de inbouw.
• Zuivere beveiligingsketen: Eén apparaat dekt grove, middelste en fijne beveiliging af in één compact concept.
• Meer overzicht: De functie-indicatie vergemakkelijkt de visuele controle tijdens bedrijf.

In vergelijking met klassieke type-2-afleiders uit de ABB OVR-serie biedt deze uitvoering een duidelijk breder beschermingsbereik. Zuivere type-2-apparaten zijn vaak bedoeld voor onderverdelingen of als nageschakelde beveiliging, terwijl dit model specifiek is gericht op toepassing op de meterplaats en ook bliksemstroomcomponenten in aanmerking neemt. Ten opzichte van eenvoudige overspanningsbeveiligingsapparaten zonder geïntegreerde installatieautomaat scoort deze variant met een afgestemde spanningsaftakking en hoge inbouwvriendelijkheid.

Binnen het ABB-programma zijn afhankelijk van netvorm en montageplaats ook ander OVR-varianten beschikbaar. Producten zonder ZP-uitvoering zijn vaak bedoeld voor inbouw op DIN-rail in verdeelkasten. modellen uit de OVR Plus-serie maken deels gebruik van ander beveiligingsconcepten met afgestemde voorbeveiliging of van autonome eenheden voor de verdeling, maar zijn niet in elk geval specifiek afgestemd op de meterplaats volgens VDE-AR-N 4100. Dit apparaat is daarom vooral de juiste keuze wanneer de toepassing direct in het gebied van het meterveld ligt.

Als vergelijkbare oplossingen van ander fabrikanten komen afhankelijk van het project bijvoorbeeld DEHNshield-apparaten, OBO Bettermann combinatie-afleiders of Phoenix Contact overspanningsbeveiligingsapparaten in aanmerking. DEHN legt vaak een sterke focus op bliksemstroombestendigheid en systeemtechniek voor veeleisende beveiligingsconcepten. OBO biedt veel praktijkgerichte varianten voor de verdeling, vaak met een brede keuze voor verschillende inbouwsituaties. Phoenix Contact scoort vaak met modulair concepten en diagnosefuncties. Doorslaggevend blijft echter de compatibiliteit met de aanwezige meterplaats, de netvorm en de vereiste normen. Juist hier is de ABB ZP-uitvoering bijzonder doelgericht ontworpen.

Toepassingsgebieden en normconforme integratie in de gebouwtechniek

ABB OVR ZP+3N7.5-255MCB6 is geschikt voor woongebouwen, kleiner utiliteitsgebouwen en moderne elektrisch installaties waarin een doeltreffende bescherming tegen transiënte overspanningen vereist is. De toepassing is bijzonder zinvol bij installaties met warmtepomp, wallbox, besturingstechniek, smart-home-componenten, communicatiemodules of gevoelige huishoudelijke apparaten.

• Woningbouw: Bescherming van de huisinstallatie en aangesloten eindapparaten.
• Modernisering van de meterplaats: Passend voor actuele veldconcepten met RfZ en APZ.
• Techniek met elektronica: Zinvol bij gevoelige besturings- en regelapparaten.
• Gebouwen zonder uitwendige bliksembeveiliging: Ontworpen voor de genoemde toepassing op het voedingspunt.
• Normgerichte planning: Ondersteunt de voorschriften voor overspanningsbeveiliging in elektrisch installaties.

Daarmee is deze 4-polige ABB combinatie-afleider een doordachte oplossing voor iedereen die op de meterplaats inzet op veilige, compacte en montagevriendelijke overspanningsbeveiligingstechniek.

Meerwaarde voor planning en montage op het gebied van RfZ en APZ

Voor installaties volgens VDE-AR-N 4100 is een nette integratie in het meterplaatssysteem doorslaggevend. Deze uitvoering werd ontwikkeld voor gereedschapsloze montage op het 40 mm railsysteem en beschikt over een overstroombeveiligde spanningsaftakking voor L en N via een 25 kA B6A installatieautomaat. Dat vereenvoudigt de dimensionering, bespaart ruimte in de opbouw en ondersteunt een duidelijke, vakkundige structuur in het voor-metergebied. Tegelijk is het apparaat ontworpen voor de overspanningsbeveiliging van de elektrisch installatie volgens DIN VDE 0100-443 en daarmee een zeer praktijkgerichte oplossing voor actuele installatie-eisen.
