Description

Tuimelschakelaar dubbele verandering – Wissel- / wisselschakelaar (2x K509EU – Jung – 4011377175105:

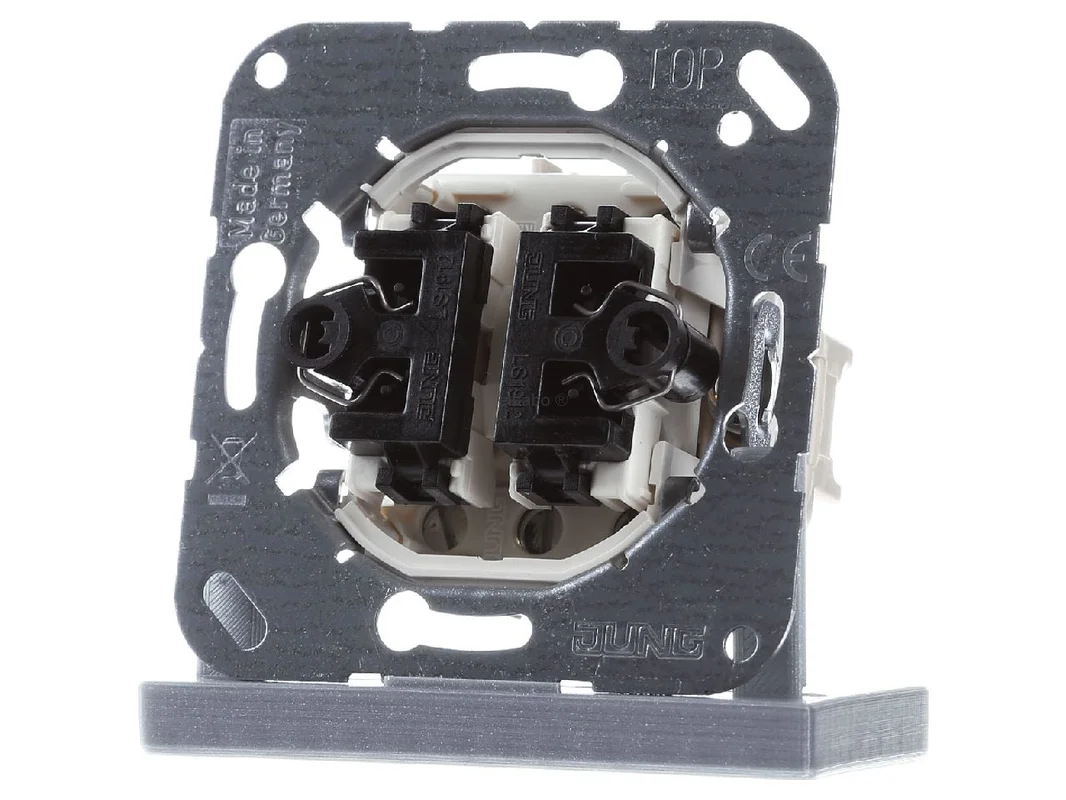

De Jung tuimelschakelaar dubbele wisselschakelaar-inzet schroefklem K509EU is een hoogwaardig basiselement voor moderne inbouwinstallaties binnenshuis. De inzet combineert twee wisselschakelingen in één compacte eenheid en is geschikt voor nette, normconforme oplossingen in woningbouw, kantoor en utiliteit. Dankzij schroefklemmen voor massieve en flexibele aders tot 2,5 mm² lukt de bedrading nauwkeurig, veilig en praktijkgericht.

Precieze schakeltechniek voor flexibele lichtsturing

De inzet is bedoeld voor toepassingen waarbij twee gescheiden wisselschakelingen in slechts één inbouwdoos moeten worden gerealiseerd. Dat bespaart ruimte, vereenvoudigt de planning en creëert meer vrijheid bij het ontwerpen van hoogwaardige schakelaarprogramma’s. De uitvoering zonder bevestigingsklauwen is bedoeld voor schroefbevestiging en ondersteunt een stabiele montage in geschikte inbouwdozen.

Producthighlights voordelen

• Dubbele wisselschakelaar: Twee wisselschakelingen in één inzet.
• Schroefklemmen: Geschikt voor massieve en flexibele aders tot 2,5 mm².
• Nette inbouwmontage: Ideaal voor professionele installaties binnenshuis.
• Schroefbevestiging zonder klauwen: Voor een stevige bevestiging in de inbouwdoos.
• Normconforme uitvoering: Verbindingsklemmen volgens DIN VDE 0632 en EN 60669.
• Compact basiselement: Geschikt voor systeemoplossingen met aparte afdekking.
• Bediening via tuimelhefboom: Klassieke bediening met duidelijke schakelstand.
• Voor 10 AX bij 250 V: Beproefde prestaties voor typische lichtschakelingen.
• Halogeenvrije uitvoering: Voor eigentijdse installatieconcepten.
• Planningsvriendelijk: Bijzonder zinvol bij smalle schakelaarvelden.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Jung
Artikelnaam	Tuimelschakelaar dubbele wisselschakelaar-inzet schroefklem K509EU
Artikelnummer fabrikant	K509EU
EAN	4011377175105
Catalogus	Installatieschakelaars
ETIM-klasse	EC001590
Producttype	Tuimelschakelaar-inzet
Schakelingstype	Wissel-/wisselschakelaar
Uitvoering	Dubbele wissel, zonder klauwen
Bedieningstype	Tuimelhefboom
Samenstelling	Basiselement
Montagewijze	Inbouw
Bevestigingswijze	Schroefbevestiging
Aansluittype	Schroefklem
Geschikt voor aders	massieve en flexibele aders tot 2,5 mm²
Nominale spanning	250 V
Schakelstroom	10 AX
Beschermingsgraad	IP20
Halogeenvrij	ja
Verlichting	nee
Terugmeldcontact	nee
Drukschakelaar	nee
Met montageplaat	nee
Tekstveld/opschriftvlak	nee
Inbouwdiepte	32 mm
Apparaathoogte	71 mm
Apparaatbreedte	71 mm

Voordelen in gebruik, systeemvergelijking en passende alternatieven

Jung K509EU is bijzonder geschikt voor schakelpunten waar twee gescheiden lichtkringen of twee wisseltrajecten ruimtebesparend in één eenheid moeten worden ondergebracht. Dat is vooral interessant in gangen, woonruimtes, trapzones of bij veeleisende renovaties. Door de schroefklemmen is de inzet ontworpen voor klassieke, veerkrachtig bedrading en biedt hij voordelen bij projecten waarin installateurs bewust kiezen voor geschroefde klemtechniek.

• Ruimtewinst in de doos: Twee functies in één inzet verminderen de behoefte aan extra schakelpunten.
• Duidelijke systeemlogica: Geschikt voor Jung afdekkingen met tuimelhefboom uit de daarvoor bestemde series.
• Solide contactverbinding: Schroefklemmen zijn in de professionele omgeving al jaren beproefd.
• Ideaal voor renovatie en nieuwbouw: Vooral wanneer een nette inbouwoplossing gewenst is.
• Klassieke bediening: De tuimelhefboom ondersteunt een markante, hoogwaardige schakelkarakteristiek.

Vergeleken met vergelijkbare Jung inzetten met eenvoudige wisselschakeling biedt deze variant twee schakelfuncties in slechts één mechanisme. Ten opzichte van een normale wisselschakelaar is de K509EU daarom de betere keuze wanneer twee gescheiden schakeltaken in beperkte ruimte moeten worden opgelost. In tegenstelling tot wipschakelaar-inzetten van de fabrikant richt de tuimelhefboom-uitvoering zich meer op projecten met een klassieke schakelaaroptiek of op passende designlijnen waarin hefboombediening gewenst is.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn onder meer te vinden bij Gira, Busch-Jaeger en Merten. Gira biedt afhankelijk van het schakelaarprogramma dubbele wisselschakelaar-inzetten met focus op designgerichte systeemwerelden. Busch-Jaeger zet vaak in op een brede programmavariëteit en veel combinatiemogelijkheden in de woningbouw. Merten is vaak een goede keuze voor modulair series met een duidelijke systeemstructuur. Essentiële verschillen liggen meestal minder in de basisfunctie dan in de compatibiliteit met afdekramen, centraalplaten, designlijnen en deels in de voorkeursklemtechniek.

Montage-instructies, klemtechniek en compatibele afdekkingen

Voor een vakkundige installatie beschikt de inzet over schroefklemmen voor massieve en flexibele aders tot 2,5 mm². De verbindingsklemmen voldoen aan DIN VDE 0632 volgens EN 60669 en ondersteunen daarmee een normconforme integratie in professionele installaties. Omdat de uitvoering zonder bevestigingsklauwen is uitgevoerd, gebeurt de montage via schroefbevestiging. Dat zorgt voor een stevige bevestiging in de inbouwdoos en is vooral zinvol waar een nauwkeurige uitlijning belangrijk is.

Belangrijk voor de planning is de passende inbouwdoos. De binnenmaat moet minimaal 43 mm diepte bieden wanneer afdekkingen met tuimelhefboom van de reeksen ..12-5.., ..12-250.. of ..12-25.. worden gebruikt. Deze aanwijzing is vooral relevant bij renovaties, omdat oudere dozen vaak minder diep zijn. Met de juiste doosdiepte kan de inzet netjes worden gemonteerd en comfortabel worden bedraad. Zo ontstaan duurzame schakelpunten met hoge functionaliteit en een harmonieus uiterlijk.

De Jung tuimelschakelaar dubbele wisselschakelaar-inzet schroefklem K509EU is een doordachte oplossing voor iedereen die twee wisselschakelingen compact, normconform en in het karakteristieke Jung design wil realiseren.
