Description

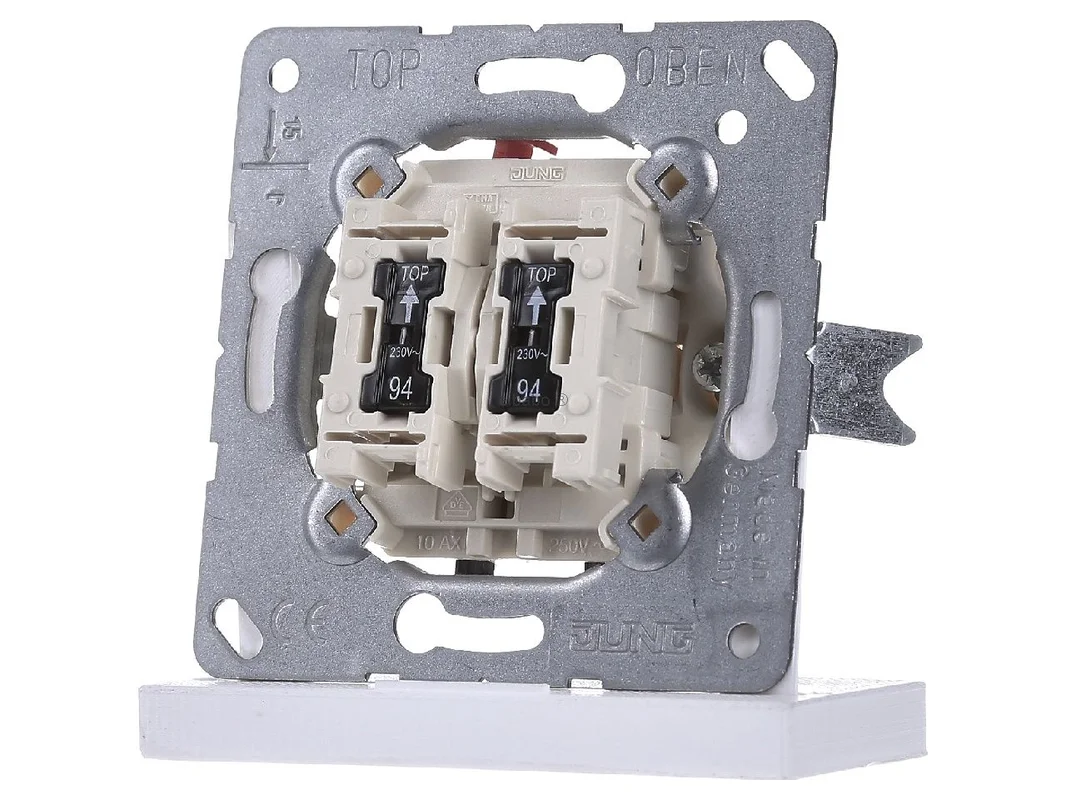

Tuimelschakelaar serie met 2 gloeibougies. – Serieschakelaar verzonken gemonteerd 505 U5 – Jung – 4011377262553:

De Jung serieschakelaar-inzet met oriëntatieverlichting 1-polig wissel 505 U5 is een doordachte oplossing voor de moderne inbouwinstallatie. Het basiselement schakelt twee lichtkringen comfortabel vanaf één plek en biedt met geïntegreerde verlichting een duidelijk plus aan comfort. Juist in gang, kelder, bijruimte of trappenhuis zorgt de verlichte UIT-stand ervoor dat de schakelaar ook bij weinig licht snel gevonden wordt.

Precieze schakeltechniek voor veilige lichtsturing met de Jung serieschakelaar-inzet 505 U5

De schakelinzet staat voor de typische Jung-kwaliteit op het gebied van installatieschakelaars. Hij is ontworpen voor inbouwmontage en combineert een robuuste constructie met een praktijkgerichte functie. De twee geïntegreerde glimlampen ondersteunen de oriëntatie in de ruimte en zijn van voren vervangbaar. Dat bespaart tijd bij het onderhoud en vergemakkelijkt het gebruik in het dagelijks leven. Dankzij veerklemmen kunnen massieve geleiders tot 2,5 mm² snel en netjes worden aangesloten.

Producthighlights voordelen

• Serieschakelaar voor twee stroomkringen: Ideaal voor het afzonderlijk schakelen van twee lichtgroepen.
• Oriëntatieverlichting: Zichtbaar in de UIT-stand en daardoor gemakkelijk terug te vinden.
• 2 glimlampen geïntegreerd: Voor goede zichtbaarheid in het donker.
• Van voren vervangbaar: Lampen kunnen zonder spanningsonderbreking worden vervangen.
• Veerklemmen: Gereedschapsarme en veilige verbinding voor massieve geleiders tot 2,5 mm².
• Inbouw-basiselement: Passend voor veel gangbare schakelprogramma’s van Jung.
• Conform de norm ontworpen: Verbindingsklemmen volgens DIN VDE 0632 en EN 60669.
• Bewezen schakelvermogen: Voor klassieke lichtschakelingen in woning- en utiliteitsbouw.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Jung
Artikelnummer fabrikant	505 U5
EAN	4011377262553
Catalogus	Installatieschakelaars
Producttype	Serieschakelaar-inzet
Schakeltype	Serieschakelaar
Uitvoering	1-polig, 2 x 1-polig, 1-way
Bedieningstype	Wip/toets
Aantal bedieningswippen	2
Montagewijze	Inbouw
Samenstelling	Basiselement
Aansluitwijze	Veerklem / steekklem
Geschikt voor geleider	massieve geleiders tot 2,5 mm²
Nominale spanning	250 V~
Schakelstroom	10 AX
Verlichting	ja
Verlichtingsfunctie	Controle en oriëntatie
Type verlichting	2 glimlampen, art.nr. 94
Schakelaarstand	verlicht in UIT-stand
Beschermingsgraad	IP20 / IP2X
Halogeenvrij	ja
Inbouwdiepte	32 mm
Apparaatbreedte	71 mm
Apparaathoogte	71 mm
Bijzonderheid	Glimlampen van voren vervangbaar

Comfort, toepassing en slimme alternatieven voor de elektro-installatie

De Jung serieschakelaar-inzet 505 U5 is bijzonder geschikt voor ruimtes waarin twee armaturen of twee gescheiden lichtzones onafhankelijk van elkaar geschakeld moeten worden. Typisch voorbeelden zijn woonruimtes met hoofdverlichting en extra verlichting, gangen met gescheiden lichtgroepen of functionele ruimtes met een duidelijke lichtverdeling. De geïntegreerde oriëntatieverlichting verhoogt het comfort merkbaar, omdat de schakelaar in het donker snel herkenbaar blijft.

• Meer comfort in het dagelijks leven: De schakelaar is in de UIT-stand verlicht en daardoor snel terug te vinden.
• Nette lichtscheiding: Twee schakelpunten in één inzet besparen ruimte en zorgen voor overzicht.
• Praktisch bij service: De glimlampen zijn van voren toegankelijk en gemakkelijk te vervangen.
• Efficiënte bedrading: Veerklemmen versnellen de montage bij massieve geleiders.
• Ideaal voor veel ruimtes: Goed geschikt voor gang, kelder, berging, trappenhuis of woonruimte.

In het Jung-assortiment onderscheidt de 505 U5 zich duidelijk van de 505 U. De 505 U is een vergelijkbare serieschakelaar-inzet, maar zonder geïntegreerde glimlampen. Wie geen oriëntatiefunctie nodig heeft, kiest vaak deze variant. Ten opzichte van een eenvoudige uitschakelaaroplossing biedt de 505 U5 meer flexibiliteit, omdat twee gescheiden stroomkringen geschakeld kunnen worden. Vergeleken met een wisselschakelaar-inzet ligt de focus hier niet op schakelen vanaf twee plaatsen, maar op de gescheiden bediening van twee verbruikers op één plaats.

Vergelijkbare producten van ander bekende fabrikanten zijn bijvoorbeeld een verlichte serieschakelaar-inzet van Gira, een overeenkomstige oplossing van Busch-Jaeger en vergelijkbare inzetten van Merten. De wezenlijke verschillen zitten meestal in het betreft schakelprogramma, in het ontwerp van de wippen, in het type klemmen en in details van de verlichting. Voor de compatibiliteit is het belangrijk dat inzet, wip en afdekraam steeds binnen het passende systeem van de fabrikant worden gecombineerd. Wie al Jung-schakelprogramma’s in het object gebruikt, profiteert met de 505 U5 van een zuivere systeemtrouw.

Conforme aansluittechniek en onderhoudsvriendelijke verlichting

De inzet beschikt over veerklemmen voor massieve geleiders tot 2,5 mm² en voldoet aan de eisen volgens DIN VDE 0632 en EN 60669. Dat maakt hem tot een solide keuze voor vakkundige installaties binnenshuis. Bijzonder gebruiksvriendelijk is de verlichting met glimlampen: die ondersteunt de oriëntatie in de ruimte en kan van voren worden vervangen zonder de voeding te onderbreken. Zo combineert de schakelaar montagecomfort, onderhoudsvriendelijkheid en veilige werking in één compacte inbouwoplossing.

De Jung 505 U5 is een sterke keuze voor iedereen die een hoogwaardige serieschakelaar-inzet met oriëntatielicht, eenvoudige bedrading en praktijkgerichte onderhoudsmogelijkheden voor professionele installaties zoekt.
