Description

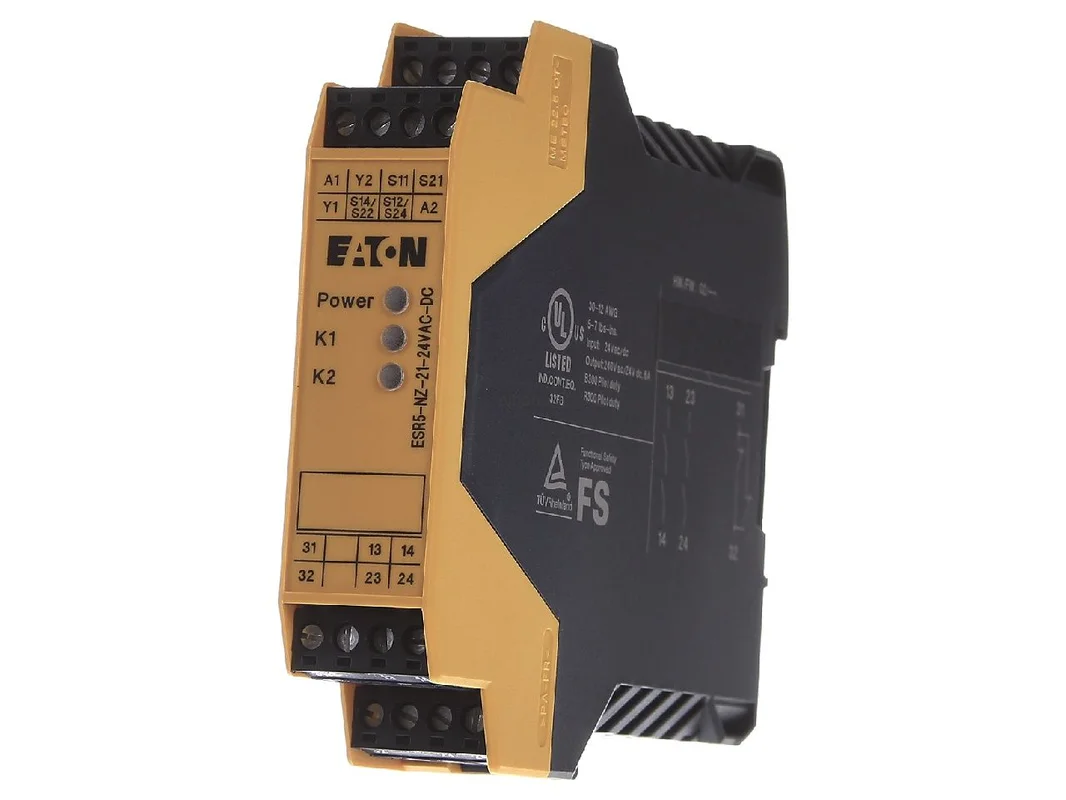

Tweehandenrelais – Tweehandig stuurrelais AC 24V DC 24V ESR5-NZ-21-24VAC-DC – Eaton – 118703 – 4015081168439:

Het Eaton veiligheidsrelais voor tweehandenbediening is ontworpen voor veeleisende beveiligingstaken in machines en installaties. De 2-kanaals uitvoering bewaakt de tweehandenfunctie en veiligheidsdeur met hoge betrouwbaarheid en ondersteunt veilige uitschakelingen volgens stopcategorie 0. Met 24 VAC/DC voeding, 2 vrijgavecircuits en 1 meldcircuit is het een sterke oplossing voor moderne veiligheidsconcepten in de schakelkast.

Eaton veiligheidsrelais tweehandenbediening voor veilige machineprocessen

Het apparaat is geschikt voor toepassingen waarbij gevaarlijke bewegingen alleen via een duidelijke bedieningslogica mogen worden vrijgegeven. De veilige tweehandenbediening helpt ingrepen in de gevarenzone te voorkomen, terwijl de tweekanaals evaluatie een hoge foutdetectie mogelijk maakt. Door de geschiktheid voor hoge veiligheidseisen is het relais een passende keuze voor persen, montageplaatsen, bewerkingsstations en beveiligde machinezones.

Producthighlights voordelen

• 2-kanaals evaluatie: Hoge veiligheid bij de bewaking van tweehandenfunctie en veiligheidsdeur.
• 2 vrijgavestroompaden: Voor veilige uitschakeling van aandrijvingen en machinefuncties.
• 1 meldstroompad: Ondersteunt een duidelijke integratie in diagnose- en meldlogica.
• 24 VAC/DC voeding: Flexibel inzetbaar voor veel besturingsomgevingen.
• Stopcategorie 0: Directe uitschakeling volgens IEC/EN 60204 voor veiligheidsrelevante gevallen.
• Voor tweehandenbediening type IIIC: Geschikt voor toepassingen volgens EN 574.
• Hoge veiligheidswaarden: Ontworpen tot Cat. 4, PL e, SILCL 3 en SIL 3.
• Veilige scheiding: Toegekende stootspanning 6 kV en versterkte isolatie voor een robuuste uitvoering.
• Vinger- en handrugveilig: Railafdekking volgens EN 50274 met verticale bediening vanaf de voorzijde.
• TÜV getest: Betrouwbare uitvoering voor industrieel gebruik.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnaam	Eaton veiligheidsrelais tweehandenbediening 2-kanaals 24VAC/DC 2 vrijgavecircuits 1 meldcircuit ESR5-NZ-21-24VAC-DC 118703
Artikelnummer fabrikant	118703
Type	ESR5-NZ-21-24VAC-DC
EAN	4015081168439
Catalogus	Tweehandenschakelapparaat
Producttype	Veiligheidsrelais voor tweehandenbediening
Basisfuncties	Veiligheidsdeur, tweehandenfunctie
Aantal kanalen	2-kanaals
Voedingsspanning	24 V DC, 24 V AC 50/60 Hz
Vrijgavestroompaden	2
Meldstroompad	1
Stopcategorie	Categorie 0 volgens IEC/EN 60204
Toepassing	Tweehandenbediening volgens EN 574 type IIIC
Veiligheidscategorie	Cat. 4 volgens EN 954-1
Performance Level	PL e volgens EN ISO 13849-1
SILCL	SILCL 3 volgens IEC 62061
SIL	SIL 3 volgens IEC 61508
Beschermingsgraad	IP20
Installatieplaats	minstens IP54
Keuring	TÜV getest
Toegekende stootspanning	6 kV
Isolatie	veilige scheiding, versterkte isolatie
Afdekking	Railafdekking volgens EN 50274
Bediening	verticaal van voren
Veiligheidskenmerk	vinger- en handrugveilig

Veilige tweehandenbediening, systeemvoordelen en passende alternatieven

In de praktijk scoort het veiligheidsrelais met een duidelijke functiescheiding en hoge praktische bruikbaarheid. Het is bedoeld voor machines waarbij beide handen van de bediener bewust bij het bedieningspunt moeten blijven. Zo kan het risico op ingrijpen in de gevarenzone duidelijk worden verlaagd. De tweekanaals structuur verhoogt de foutdetectie en ondersteunt de opbouw van normconforme veiligheidsketens.

• Meer veiligheid in het proces: De tweehandenlogica dwingt een bewuste en synchrone bedieningshandeling af.
• Geschikt voor beveiligingscircuits: Naast tweehandentaken kunnen ook veiligheidsdeurfuncties netjes worden gerealiseerd.
• Directe machinevrijgave: Twee vrijgavecircuits zijn ideaal voor het uitschakelen van relevante actuatoren.
• Goede diagnosebasis: Het meldcircuit vergemakkelijkt de integratie in besturing en statusmelding.
• Voor hoge veiligheidsniveaus: Bijzonder interessant voor installaties met strenge eisen aan PL en SIL.

Binnen de Eaton ESR5-familie zijn er ook varianten voor noodstop, veiligheidsdeurbewaking, lichtschermen of contactvermenigvuldiging. Vergeleken met noodstoprelais is deze uitvoering duidelijk ontworpen voor veilige tweehandenbediening. Ten opzichte van zuivere veiligheidsdeurrelais ligt de nadruk hier op de actieve bedieningsvrijgave door de gebruiker. Uitbreidings- of contactmodules van dezelfde serie dienen eerder voor contactvermeerdering en niet voor de eigenlijke tweehandenlogica.

Bij vergelijkbare producten van andere gerenommeerde fabrikanten zijn vaak vergelijkbare toepassingsprofielen te vinden, maar met afwijkende parametrering of systeemomgeving. Pilz biedt met PNOZ-varianten beproefde veiligheidsrelais voor tweehanden- en veiligheidsdeurfuncties, vaak met een sterke focus op de klassieke machinebouw. Siemens SIRIUS veiligheidsrelais zijn vaak interessant wanneer de installatie nauw is gekoppeld aan Siemens besturings- en schakeltechniek. Schneider Electric Preventa dekt eveneens tweehandentoepassingen af en kan afhankelijk van het schakelkastconcept voordelig zijn. Voor de keuze tellen vooral functietype, bekabeling, terugkoppelcircuit, diagnosewens en de vereiste normatieve situatie.

Technische veiligheid en normconforme integratie in de schakelkast

Voor de gebruiker biedt het relais niet alleen een veilige schakelfunctie, maar ook een robuuste basis voor de schakelkastbouw. De vinger- en handrugveilige uitvoering van de railafdekking volgens EN 50274 verbetert de aanraakbeveiliging bij bediening aan de voorzijde. Met IP20 op het apparaat en een vereiste installatieplaats vanaf IP54 is het bedoeld voor inbouw in beschermde omgevingen. De veilige scheiding, de versterkte isolatie en de toegekende stootspanning van 6 kV onderstrepen de geschiktheid voor industriële toepassingen met hoge eisen aan elektrische veiligheid.

Dit veiligheidsrelais is een sterke keuze voor iedereen die een compacte, normconforme en betrouwbare oplossing zoekt voor tweehandenbediening en veiligheidsdeurbewaking in professionele machineconcepten.
