Verbindingsstuk – Ronde industriële connector 4-polig SACC-M12MSD-1424682 SACC-M12MSD-#1424682 – Phoenix – 1424682 – 4055626376097:

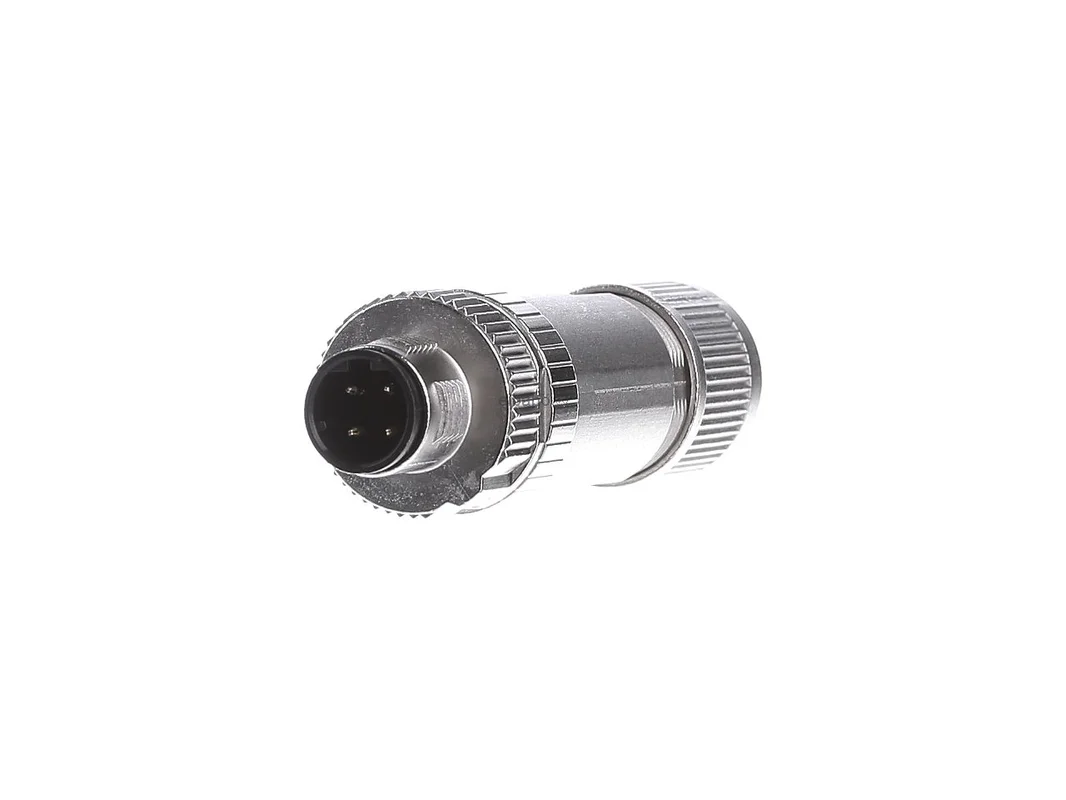

De Phoenix dataconnector M12 recht D-gecodeerd 4-polig afgeschermd Push-Lock veeraansluiting PROFINET CAT5 SACC-M12MSD-4PL SH PN 1424682 is ontworpen voor stabiele dataverbindingen in de industriële automatisering. Hij combineert een rechte M12-insteekzijde met D-codering, afgeschermde uitvoering en moderne Push-Lock-aansluittechniek. Zo ontstaat een snelle, veilige en netjes te monteren oplossing voor PROFINET CAT5-netwerken met tot 100 MBit/s.

Phoenix dataconnector M12 voor PROFINET en industriële netwerken

Deze ronde connector is geschikt voor veeleisende datatoepassingen in machinebouw, installatiebouw en schakelkastomgevingen. De afgeschermde uitvoering ondersteunt een betrouwbare signaalkwaliteit, terwijl het robuuste kartelmateriaal van vernikkeld zinkspuitgietwerk is afgestemd op industrieel gebruik. Dankzij de rechte uitvoering laat de connector zich in veel inbouwsituaties goed geleiden en veilig aansluiten.

Producthighlights voordelen

• Voor PROFINET CAT5: Ontworpen voor industriële Ethernet-verbindingen met 100 MBit/s.
• D-gecodeerde M12-insteekzijde: Geschikt voor typische dataverbindingen in het veld.
• 4-polige uitvoering: Geschikt voor compacte en normconforme netwerkaansluitingen.
• Afgeschermde opbouw: Ondersteunt een storingsarme dataoverdracht in ruwe omgevingen.
• Push-Lock veeraansluiting: Snelle bedrading met weinig gereedschap en veilige geleiderfixatie.
• Rechte stekkervorm: Ideaal bij lineaire kabelroutes en goed toegankelijke aansluitpunten.
• Robuuste metalen behuizing: Vernikkeld zinkspuitgietwerk is bestendig en praktijkgericht.
• 360° afscherming aansluiting: Bevordert een betrouwbare afschermingsoplegging, ook bij mechanische belasting.
• Geschikt voor veel kabels: Geschikt voor kabelbuitendiameters van 4 mm tot 8 mm.
• industriegeschikte contactering: Schok- en trillingsbestendige verbinding door beproefde veerkrachttechniek.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	Phoenix dataconnector M12 recht D-gecodeerd 4-polig afgeschermd Push-Lock veeraansluiting PROFINET CAT5 SACC-M12MSD-4PL SH PN 1424682
Artikelnummer fabrikant	1424682
EAN	4055626376097
Catalogus	Ronde connectoren
Producttype	Dataconnector
Uitvoering	Stekker recht
Connectorformaat	M12
Codering	D-gecodeerd
Aantal polen	4-polig
Afscherming	ja
Aansluittechniek	Push-Lock veeraansluiting
Signaaltype	PROFINET CAT5
Overdrachtssnelheid	100 MBit/s
Nominale spanning	60 V
Nominale stroom	4 A
Kabelbuitendiameter	4 mm tot 8 mm
Striplengte afzonderlijke ader	7 mm
Materiaal karteling	Zinkspuitgietwerk, vernikkeld
Beschermingsgraad	IP65, IP67
Bedrijfstemperatuur	-40 °C tot +85 °C
Steekcycli	minstens 100

Push-Lock aansluiting, D-codering en praktijkgerichte alternatieven voor industriële Ethernet-netwerken

In de praktijk scoort deze connector vooral daar waar snelle confectionering, veilige afscherming en betrouwbare bevestiging vereist zijn. De Push-Lock-techniek vergemakkelijkt het aansluiten van aders en bespaart tijd bij montage, service en ombouw. De D-codering is voor Fast Ethernet en PROFINET in het veld een beproefde standaard en helpt verwisselingen met andere M12-datavarianten te voorkomen.

• Snelle installatie: Directe geleideropname versnelt de bedrading bij servicewerkzaamheden.
• Hoge proceszekerheid: Veerkrachtcontact ondersteunt een stevige zit, ook bij trillingen.
• Betrouwbare datakwaliteit: Afgeschermde uitvoering met rondom lopende afschermingsaansluiting vermindert storingsinvloeden.
• Goed geschikt voor het veld: Robuuste metalen delen en hoge beschermingsgraad passen bij machines en installaties.
• Flexibele kabelkeuze: Het bereik van 4 mm tot 8 mm dekt veel gangbare datakabels af.

Vergeleken met soortgelijke Phoenix Contact-connectoren met dezelfde D-codering maar met haakse uitvoering, is deze rechte versie bijzonder geschikt voor directe kabeluitgangen en overzichtelijke kabelroutes. Haakse varianten zijn vaak voordelig bij beperkte inbouwruimte of wanneer de kabel zijdelings moet worden weggevoerd. Ten opzichte van IDC- of snijklemvarianten biedt de Push-Lock-aansluiting een zeer comfortabele en servicevriendelijke bedrading. Vergeleken met veldconfectioneerbare schroefvarianten ligt hier meestal de nadruk op snellere montage.

Wie binnen de fabrikant andere data-eisen wil afdekken, kiest afhankelijk van de toepassing voor X-gecodeerde M12-connectors voor aanzienlijk hogere Ethernet-datasnelheden of voor A-gecodeerde uitvoeringen voor signaaltaken in plaats van klassieke PROFINET-datapaden. Daarmee wordt duidelijk: de D-gecodeerde versie is de juiste keuze voor robuuste Fast-Ethernet-toepassingen in een industriële omgeving.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn bijvoorbeeld M12 D-gecodeerde dataconnectoren van Weidmüller, Harting of Lumberg Automatisering. Weidmüller biedt afhankelijk van de serie eveneens veldconfectioneerbare industriële stekkers voor PROFINET, vaak met focus op snelle montage. Harting is sterk in robuuste netwerkcomponenten en varianten voor veeleisende industriële omgevingen. Lumberg Automatisering is in de automatisering wijdverbreid en biedt goede compatibiliteit in de M12-omgeving. De verschillen zitten meestal in aansluittechniek, behuizingsdesign, afschermingsconcept en de voorkeursinzet bij nieuwe installaties of service.

Technische kenmerken en gebruikersvoordelen in detail

Als veldconfectioneerbare connector voor PROFINET CAT5 combineert het model een 4-polige, afgeschermde uitvoering met rechte M12-stekker en D-codering. De vernikkelde karteling van zinkspuitgietwerk ondersteunt een robuuste handling in het dagelijks gebruik. Daarnaast biedt de connector een contactering die is ontworpen voor industriële eisen, een hoge weerstand tegen schokken en trillingen en een veilige 360° afschermingsoplegging. De uitvoering voor een kabelbuitendiameter van 4 mm tot 8 mm vergroot de geschiktheid voor veel gangbare Ethernet-kabels in de machine- en installatiebouw.

Toepassingsgebieden

• Machinebouw: Voor PROFINET-verbindingen op sensoren, actuatoren en modules.
• Installatiebouw: Geschikt voor stabiele netwerkpaden in het veld en in de schakelkast.
• Automatisering: Voor industriële Ethernet-structuren met M12-interface.
• Service en retrofit: Praktisch bij ombouw, vervanging en veldnabije confectionering.
• Ruwe omgevingen: Goede keuze bij stof, vocht en mechanische belasting.

Deze Phoenix Contact dataconnector is een sterke oplossing voor iedereen die in industriële PROFINET-netwerken kiest voor compacte uitvoering, veilige afscherming en tijdbesparende Push-Lock-bedrading.
