Description

Verlichte drukknop, vlak, blauw, blanco – Drukknopactor blauw IP67 M22-DL-B – Eaton – 216931 – 4015082169312:

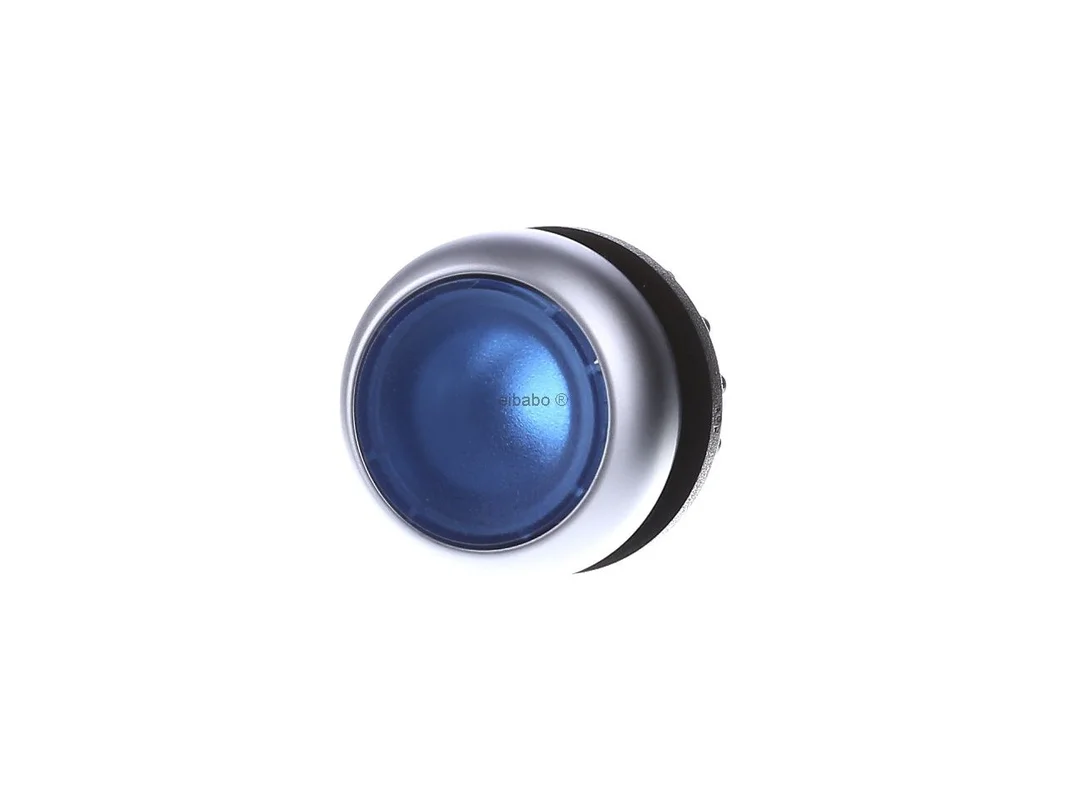

De Eaton verlichte drukknop M22-DL-B 216931 is een hoogwaardig frontelement voor moderne bedienings- en signaleringsconcepten in de schakelkastbouw. De vlakke, verzonken bouwvorm, de blauwe onbedrukte toetsplaat en de titanium frontring zorgen voor een helder, professioneel uiterlijk. Als momentane verlichte drukknop uit het RMQ-Titan programma is het element geschikt voor nauwkeurige schakelimpulsen en voor toepassingen waarbij goede zichtbaarheid, robuuste uitvoering en een uniform front gevraagd zijn.

Eaton verlichte drukknop voor heldere bediening en robuuste fronten

Het frontelement is ontworpen voor inbouwopeningen van 22,5 mm en past in veel industriële bedieningspanelen. De blauwe lens is onbedrukt en daarmee open voor vrije functietoewijzing. Door de hoge beschermingsgraad tot IP69K is het model ook geschikt voor omgevingen met stof, vocht en intensieve reiniging. De momentane functie met veerterugstelling is ideaal voor start-, bevestigings- of impulscommando’s. Bovendien kan het apparaat in passende SmartWire-DT concepten worden geïntegreerd wanneer de daarvoor bedoelde RMQ-SWD aansluitingen worden gebruikt.

Producthighlights voordelen

• Verzonken bouwvorm: Vlak front voor een modern, goed beschermd bedieningsbeeld.
• Momentaan werkende functie: Geschikt voor korte schakelimpulsen met veilige terugstelling.
• Blauwe verlichte druktoets: Goede optische herkenbaarheid voor status- of bedieningsfuncties.
• Onbedrukte toetsplaat: Flexibel voor veel machine- en installatieconcepten.
• Titanium frontring: Hoogwaardige uitstraling en harmonieus integratie in RMQ-Titan fronten.
• Hoge beschermingsgraad: IP66, IP67 en IP69K voor veeleisende omgevingen.
• Industriestandaard 22,5 mm: Veelgebruikte maat voor eenvoudige planning.
• SmartWire-DT geschikt: Ondersteunt moderne bedradings- en automatiseringsconcepten.
• Lange levensduur: Ontworpen voor vele schakelcycli in continu industrieel bedrijf.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eaton
Artikelnummer fabrikant	216931
Model	M22-DL-B
EAN	4015082169312
Catalogus	Frontelement drukknop
Producttype	Verlichte drukknop / frontelement
Serie	RMQ-Titan
Bouwvorm	verzonken, vlak
Bedieningstype	momentaan, veerterugstelling
Toetskleur	blauw
Toetsplaat	onbedrukt
Frontring	Titanium
Frontafmeting	22 x 22 mm
Inbouwopening	22,5 mm
Afmetingen	30 x 30 x 30 mm
Beschermingsgraad	IP66, IP67, IP69K
Aanvullende bescherming	NEMA 4X, NEMA 13
SmartWire-DT	ja, met RMQ-SWD aansluitingen
Mechanische levensduur	5.000.000 schakelcycli
Schakelfrequentie	tot 3600 bedieningen per uur
Bedieningskracht	5 N
Bedrijfstemperatuur	-25 °C tot +70 °C
Normen	IEC/EN 60947, IEC/EN 60947-5, VDE 0660
Markering	CE

RMQ-Titan verlichte druktoets voor installaties, bedieningspanelen en netwerkgestuurde besturing

De Eaton verlichte drukknop is een sterke keuze voor machinebouw, schakelkastbouw, productielijnen en gebouwautomatisering. Ten opzichte van niet-verlichte drukknoppen biedt hij een betere optische geleiding van de gebruiker. Vergeleken met uitstekende varianten oogt het verzonken front rustiger, is het gemakkelijker te schoon en past het zeer goed bij moderne bedieningspanelen.

Binnen het Eaton programma is dit model vooral zinvol wanneer een blauwe, onbedrukte en momentaan werkende lichtfunctie gevraagd is. Vergelijkbare RMQ-Titan uitvoeringen met een ander kleur of met bedrukking zijn eerder geschikt voor vast gedefinieerde functies. Niet-verlichte drukknoppen uit dezelfde serie zijn gepast wanneer geen optische signalering nodig is. Vergrendelende varianten worden eerder gebruikt voor schakeltoestanden, terwijl de momentane uitvoering bedoeld is voor impulscommando’s en bevestigingen.

Vergeleken met vergelijkbare 22-mm oplossingen van ander fabrikanten, bijvoorbeeld uit de series Schneider Electric Harmony XB5, Siemens SIRIUS ACT of ABB Compact, scoort het Eaton model met de RMQ-Titan systeemwereld en de mogelijkheid tot integratie in SmartWire-DT. Schneider biedt afhankelijk van de uitvoering vaak compleet drukknopunits met reeds gedefinieerde contactblokken, Siemens zet sterk in op modulair frontdesigns met een eigen systeemopbouw, en ABB is vaak gericht op compacte standaardtoepassingen. Voor vervanging is daarom minder de kleur dan vooral de systeemcompatibiliteit met contactmodules, lichtelementen en frontopbouw doorslaggevend.

• Voor impulsfuncties: Ideaal bij start, reset, bevestiging of vrijgave.
• Voor ruwe omgevingen: Hoge beschermingsgraad bij stof, spatwater en reiniging.
• Voor heldere bedieningspanelen: Blauw lichtvlak met neutrale, vrije toewijzing.
• Voor modulair projecten: Passend in het Eaton RMQ-Titan systeem.
• Voor moderne bedrading: Voorbereid op concepten met RMQ-SWD koppeling.

Verdere productkenmerken en praktijkgerichte indeling

De verlichte druktoets behoort tot het Eaton RMQ-Titan assortiment en is uitgevoerd als afzonderlijk apparaat met verzonken front. De blauwe toetsplaat is bewust onbedrukt, zodat het element flexibele in nieuwe of bestaande bedieningsconcepten past. Door de frontafmeting van 22 x 22 mm en de inbouwopening van 22,5 mm is eenvoudige integratie in veel gestandaardiseerde frontplaten mogelijk.

De hoge beschermingsgraad met IP66, IP67 en IP69K maakt het frontelement interessant voor industriële omgevingen met verhoogde eisen aan afdichting en reiniging. Relevante normen zoals IEC/EN 60947 en VDE 0660 onderstrepen de geschiktheid voor professioneel gebruik. Aanvullend biedt de SmartWire-DT geschiktheid een meerwaarde voor gebruikers die inzetten op gestructureerde, moderne systeemarchitecturen en hun bedieningsniveau efficiënt in de besturing willen integreren.
