Description

Contactdoosinzet pneumatische module – Pneumatisch inzetstuk voor connector 3p 09 14 003 4501 – Harting – 5713140020115:

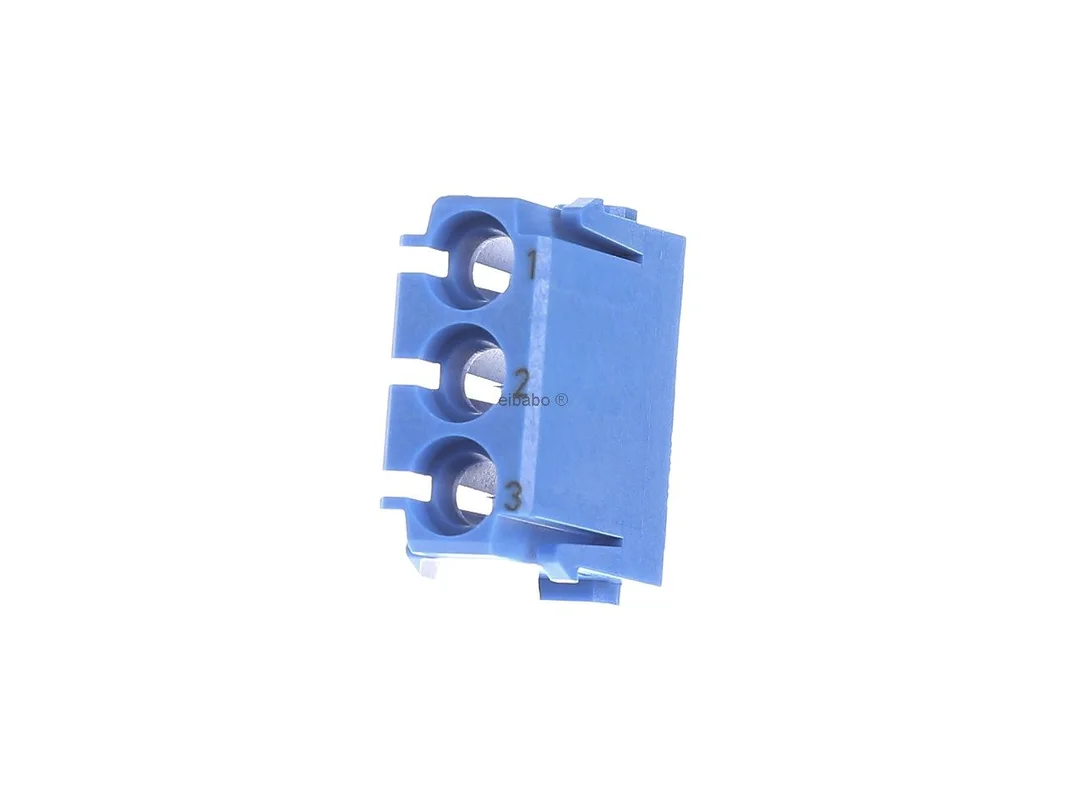

De Harting pneumatiekmodule businzet 3-polig 09 14 003 4501 is ontworpen voor modulaire industriële connectoren uit de Han-Modular-serie. Het is geschikt voor de veilige integratie van pneumatiek in compacte interfaces en ondersteunt een duidelijke, onderhoudsvriendelijke systeemstructuur. De afzonderlijke module in blauwe uitvoering bestaat uit robuust polycarbonaat en is ontworpen voor drie ronde contacten.

Harting pneumatiekmodule businzet 3-polig voor modulaire pneumatische interfaces

Deze module is een sterke keuze voor machinebouw, automatisering en installaties met gecombineerde energie-, signaal- of mediabehoefte. Dankzij de modulaire opbouw kan de interface doelgericht aan de toepassing worden aangepast. De businzet is bedoeld voor ronde contacten en ondersteunt een nette scheiding van functies binnen een Han-Modular-connectorsysteem.

Producthighlights voordelen

• Modulaire pneumatiekmodule: Ideaal voor flexibele connectorconcepten in industriële omgevingen.
• 3-polige uitvoering: Geschikt voor drie pneumatische contacten binnen een compacte modulegrootte.
• Businzet: Passend voor toepassingen met een overeenkomstig tegenstuk in het Han-Modular-systeem.
• Voor ronde contacten: Ontworpen voor pneumatische contacten met typische maten 1,6 mm, 3 mm en 4 mm.
• Robuust materiaal: De inzet van polycarbonaat biedt goede vormvastheid en hoge praktische bruikbaarheid.
• Blauwe kenkleur: Ondersteunt een snelle visuele toewijzing in de schakelkast of aan de machine.
• Moeilijk ontvlambaar: Materiaalklasse UL 94 V-0 voor veeleisende industriële omgevingen.
• Breed temperatuurbereik: Geschikt voor gebruik van -40 °C tot +80 °C.
• RoHS-conform: Passend voor moderne, normconforme toepassingen in de industrie.
• Systeemconform: Ontwikkeld voor de Han-Modular-serie van Harting.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Harting
Artikelnaam	Harting pneumatiekmodule businzet 3-polig voor ronde contacten 09 14 003 4501 09140034501
Artikelnummer fabrikant	09140034501
EAN	5713140020115
Catalogus	Contactinzet
Serie	Han-Modular
Moduletype	Han pneumatiekmodule
Modulegrootte	Afzonderlijke module
Uitvoering	Businzet
Aantal contacten	3
Aantal polen	3-polig
Geschikt voor	Ronde contacten
Contactmaten	1,6 mm / 3 mm / 4 mm
Contacten inbegrepen	nee
Opmerking montage	Geleidestiften en geleidebussen vereist
Materiaal inzet	Polycarbonaat (PC)
Kleur	blauw
Brandbaarheidsklasse	UL 94 V-0
Bedrijfstemperatuur	-40 °C tot +80 °C
Min. steekcycli	500
RoHS	conform

Pneumatiek efficiënt integreren in het Han-Modular-systeem en passend selecteren

In de praktijk overtuigt de module door een duidelijke taak: hij brengt pneumatiek in een modulaire connectoroplossing in, zonder het systeem onnodig te vergroten. Dat is vooral interessant wanneer in één interface meerdere media gezamenlijk moeten worden geleid. Zo kunnen bijvoorbeeld pneumatiek, vermogen en signalen in één afgestemd steekbeeld worden gecombineerd.

• Hoge flexibiliteit: Goed geschikt voor klantspecifieke steekbeelden in machines en installaties.
• Nette mediageleiding: Pneumatiek kan systematisch in modulaire interfaces worden geïntegreerd.
• Duidelijke systeemlogica: De blauwe kleur vergemakkelijkt de snelle herkenning van het moduletype.
• Robuust industrieel gebruik: Temperatuurbestendig en moeilijk ontvlambaar materiaal voor veeleisende omgevingen.
• Onderhoudsvriendelijk: De modulaire opbouw vereenvoudigt vervanging en aanpassing van afzonderlijke segmenten.

Binnen het assortiment van de fabrikant zijn vergelijkbare pneumatiekmodules beschikbaar, bijvoorbeeld varianten voor andere contactmaten of met een andere inzetuitvoering. Ten opzichte van de vaak genoemde Harting-module 09 14 003 3501 ligt het wezenlijke verschil vooral in de uitvoering en de toepassingsspecifieke kenwaarden. Afhankelijk van het project kan de keuze tussen businzet of tegenstuk, contactmaat en steekcycli doorslaggevend zijn. Voor toepassingen met exact passende pneumatische geometrie moet daarom altijd de systeemplanning van de complete Han-Modular-opbouw worden gecontroleerd.

Vergelijkbare oplossingen van andere fabrikanten zijn onder andere modulaire industriële connectorsystemen van ILME, Phoenix Contact en TE Connectivity. Deze bieden eveneens modules voor gecombineerde mediageleiding, maar verschillen vaak in geometrie, draagframe, codering en directe systeemcompatibiliteit. Een 1:1-vervanging is daarom meestal alleen zinvol na een nauwkeurige controle van bouwvorm, pneumatiekaansluiting en frameconcept.

Toepassingsgebieden

• Machinebouw: Voor modulaire interfaces met pneumatiek in productie-installaties.
• Automatisering: Voor geautomatiseerde systemen met gecombineerde mediapaden.
• Schakelkastbouw: Wanneer compacte en duidelijk gestructureerde connectoroplossingen gevraagd zijn.
• Gereedschaps- en installatiebouw: Voor onderhoudsvriendelijke, insteekbare pneumatische verbindingen.
• industrieel onderhoud: Zinvol bij ombouw, vervanging of uitbreiding van modulaire steeksystemen.

Han pneumatiekmodule als afzonderlijke module van polycarbonaat in blauwe uitvoering

De Han pneumatiekmodule is uitgevoerd als afzonderlijke module en ontworpen voor drie contacten. De combinatie van businzet, robuust polycarbonaat en blauwe kenkleur ondersteunt een overzichtelijke, duurzame integratie in modulaire industriële connectoren. Omdat de contacten afzonderlijk worden gekozen, kan de toepassing doelgericht op het betreffende pneumatiekconcept worden afgestemd. Voor een veilige werking moeten passende geleidestiften en geleidebussen in het ontwerp in aanmerking worden genomen. Daarmee is de module bijzonder geschikt voor professionele toepassingen waarbij een nauwkeurige, modulaire en onderhoudsvriendelijke pneumatische interface vereist is.
